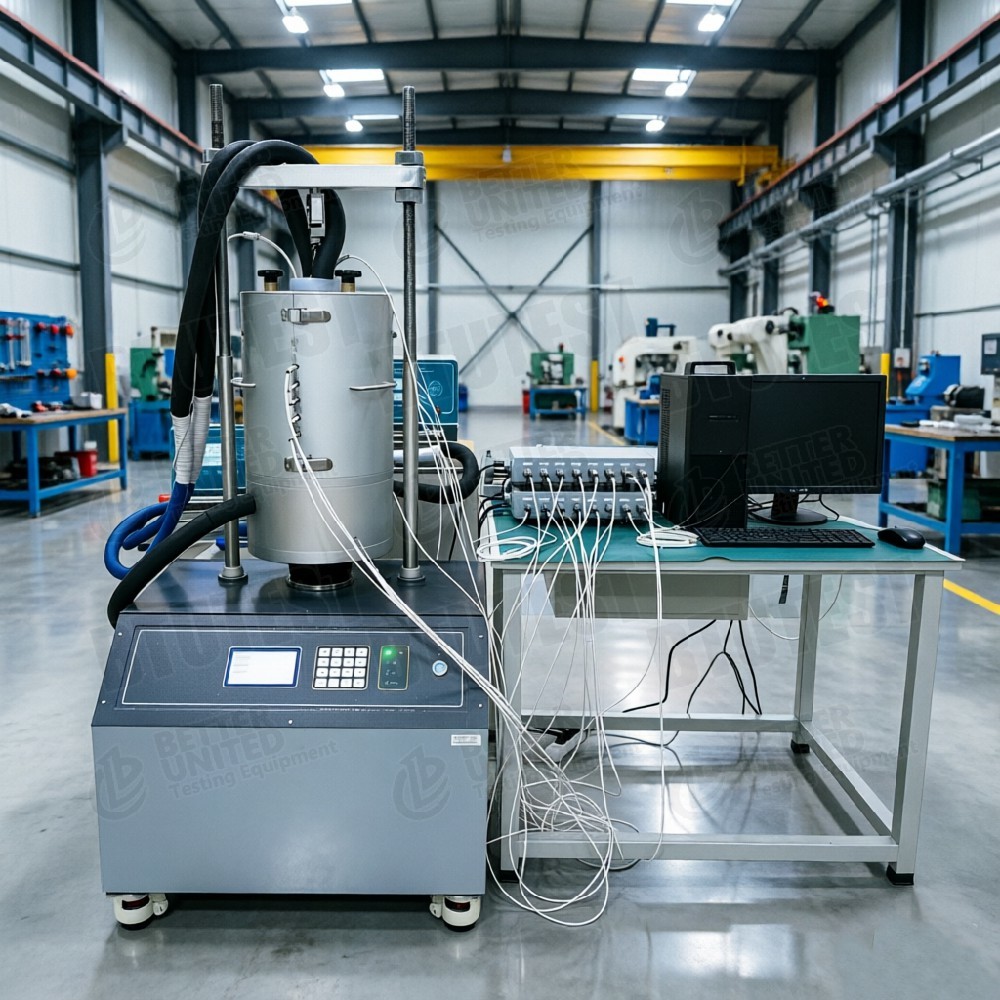

تستر خودکار فرآیند انجماد خاک

توضیحات محصول

تست کننده فرآیند منجمد شدن خاک کاملا اتوماتیک

مدل:BTU-FHA-1

توضیحات

• نام تجهیزات: تست کننده فرآیند منجمد شدن خاک کاملا اتوماتیک
• مدل: BTU-FHA-1
• مرور کلی: برای مطالعه تغییرات میدان دمایی، مقدار یخ، نیروی یخ و مهاجرت آب در طول یخ زدن خاک استفاده می شود.می تونه زیر گرادیانت های دما و سر های هیدرولیکی شبیه سازی کندمناسب برای مهندسی خاک یخ زده، تحقیقات پیشگیری از یخ زدگی زیر سطح و غیره
• توابع اصلی:
  • کنترل مستقل دمای بالا و پایین با موج های قابل برنامه ریزی (سینوس، مربع، مثلث، خطی و غیره).
  • اندازه گیری نیروی و جابجایی (کنترل استرس یا کنترل فشرده سازی) در محوری یخ.
  • سیستم تامین آب شبیه سازی بارگیری آب های زیرزمینی و اندازه گیری حجم مهاجرت آب در طول یخ زدن است.
  • 18 سنسور دمای/رطوبت داخلی و کانال های جمع آوری برای توزیع دقیق میدان دمایی در داخل نمونه.

استانداردهای آزمایش (بین المللی)

بر اساس قابلیت های تجهیزات (تجمد خاک، یخ زدگی، مهاجرت آب، گرادیان درجه حرارت) ، استانداردهای بین المللی زیر قابل استفاده هستند:

توجه: آزمایشات یخ به طور معمول دنبال می شودASTM D5918(از طریق سیستم باز آب) یاASTM D6035(چرخه ی یخ زدگی-بازگشتن)

مشخصات (پارامترهای فنی)

جزئیات

• کنترل مستقل دمای بالا و پایینبالاو پايينمی تواند به دمای مختلف تنظیم شود تا دمای واقعی هوا را در مقایسه با گرادیان درجه حرارت زمین شبیه سازی کند (به عنوان مثال، پایین سردتر به عنوان منبع سرد).
• شکل های موج دما قابل برنامه ریزی: از شکل موج های سینوس، مربع، مثلث، خطی و مخلوط پشتیبانی می کند شبیه سازی فرآیندهای طبیعی مانند تغییرات دمای روزانه یا امواج سرد.
• سیستم تامین آب با دقت بالا: اندازه گیری حجم مهاجرت آب در هنگام منجمد شدن با دقت 0.03 میلی لیتر
• اندازه گیری درجه حرارت در چندین نقطه در طول ارتفاع: سنسورها هر 10 میلی متر (حدود 20 نقطه) ️ به طور دقیق تکامل میدان دمایی در داخل نمونه را نقشه برداری می کنند.
• حالت کنترل دوگانه: هر دو کنترل شده با کشش (سرعت جابجایی ثابت) و کنترل شده با فشار (بار ثابت)
• آزمایشات کاملا خودکار مبتنی بر مرحله: نرم افزار می تواند مراحل آزمایش را تعریف کند (به عنوان مثال، قبل از خنک شدن → منجمد شدن در دمای ثابت → ذوب شدن → دوباره منجمد شدن) و شرایط نهایی (به عنوان مثال، آستانه بلند یا محدودیت زمانی).

درخواست

• زیر طبقه بزرگراه و راه آهن: پیشگیری از یخ زدگی، ارزیابی حساسیت خاک به یخ زدگی.
• مهندسی خط لوله: طراحی ضد یخ برای لوله های دفن شده در مناطق پرمافرست.
• مهندسی کانال و هیدرولیک: یخ زدن به مکانیسم های آسیب دیده از کانال های پوشش داده شده.
• ساخت پایه در مناطق سرد: پایداری پایه های کم عمق و ستون ها در چرخه های یخ زدگی-بازگشتن.
• ساخت و ساز یخچال مصنوعی: شبیه سازی میدان دمایی و مهاجرت آب در طول روش منجمد کردن.
• تحقیق در مورد تغییرات اقلیمی: تاثیرات یخ زدگی مکرر بر خواص مکانیکی خاک
• فضای زیرزمینی شهری: اثر یخ بر تونل های مترو و تونل های خدمات عمومی

مزایا

• کنترل مستقل درجه حرارت بالا/پایین قابل برنامه ریزی: به صورت واقع بینانه دمای هوا / زمین را شبیه سازی می کند؛ می تواند موج های دمایی خودسرانه را تولید کند.
• اندازه گیری جابجایی با وضوح بالا و تامین آب: جابجایی 0.001 میلی متر، حجم آب 0.001 میلی لیتر
• بازسازی میدان درجه حرارت چند سنسور: 18 سنسور در طول ارتفاع توزیع شده است
• حالت های کنترل دوگانه (تکیر/شدید): اجازه می دهد یا فشرده سازی نرخ ثابت و یا نیروی بلند شدن یخبندان ثابت نزدیک به شرایط میدان.
• دنباله آزمایش کاملا خودکار: شرایط چند مرحله ای (برداری، دمای ثابت، گرم کردن، دوباره منجمد شدن) و حالت توقف خودکار را می توان از قبل تنظیم کرد
• طیف گسترده ای از دما: از -20°C تا +90°C ‬ مناسب برای آزمایش های یخ زدگی، خشک کردن در دمای بالا و انتقال گرما.

چه چیزی را انتخاب کنید (دستور انتخاب)

• به طور عمده مطالعه مقدار یخ و مهاجرت آب→ پیکربندی استاندارد با سیستم تامین آب و سنسورهای درجه حرارت چند نقطه کافی است.
• نیاز به شبیه سازی نوسانات دمای پیچیده (به عنوان مثال، روز، امواج سرد)→ باید شامل تابع موج قابل برنامه ریزی باشد (در حال حاضر در این مدل گنجانده شده است).
• نیاز به اندازه گیری نیروی خنک کننده یخ (کنترل استرس)→ این مدل از کنترل استرس (0 ¢ 1 MPa) پشتیبانی می کند ، می تواند نیروی خنک کننده ی یخ را اندازه گیری کند.
• آیا می توان اندازه نمونه را تغییر داد؟این مدل در Φ100 × H200 میلی متر ثابت شده است؛ اندازه های سفارشی نیاز به تماس با سازنده دارند.
• همچنین نیاز به اندازه گیری توزیع رطوبت خاک دارید؟این مدل دارای 18 سنسور رطوبت برای اندازه گیری مشخصات محتوای آب است.
• نیاز به چرخه های خودکار یخ زدگی و ذوب شدن؟✓ نرم افزار می تواند چرخه های متعدد را به طور خودکار تنظیم کند.

جریان فرآیند

مثال:آزمایش یخ زدایی در دمای ثابت(پایین -10°C، بالا +2°C، یخ زدن یک طرفه)

• آماده سازی نمونه: خاک دوباره شکل داده شده یا بدون اختلال، فشرده تا تراکم مورد نظر و محتوای آب: Φ100 × H200 mm.
• سنسورها را نصب کنید: هر 10 میلی متر در طول ارتفاع سنسورهای دمای/رطوبت را وارد کنید؛ به جمع آوری داده متصل شوید.
• نمونه نصب شده در دستگاه: قرار دادن در سلول فشار یا پوشش عایق؛ اتصال صفحه های دمای بالا و پایین؛ اتصال سیستم تامین آب.
• پارامترهای تست تنظیم شده:
  • دمای پایین: -10°C، دمای بالا: +2°C (یا موج سینوس).
  • فشار آب: به عنوان مثال، 10 kPa (سطح آب های زیرزمینی را شبیه سازی می کند).
  • حالت بارگذاری محوری: کنترل فشار (به عنوان مثال، 0.1 MPa برای شبیه سازی بار بیش از حد) یا کنترل فشار.
• شروع به یخ زدن: نرم افزار به طور خودکار خنک می شود؛ درجه حرارت در هر نقطه، جابجایی یخ، حجم آب، نیروی محوری در طول زمان را ثبت می کند.
• شرایط نهایی را بررسی کنیدبه عنوان مثال، مقدار یخ زدگی به 5 میلی متر یا 72 ساعت یخ زدگی می رسد.
• آزمون نهایی: کنترل درجه حرارت را متوقف کنید؛ پس از ذوب شدن، نمونه را خارج کنید؛ عکس بگیرید یا در صورت لزوم وزن کنید.
• تحلیل داده ها: پروفایل های میدان درجه حرارت، منحنی های یخ و زمان، منحنی های مهاجرت آب تجمع؛ محاسبه نسبت یخ و نیروی یخ و غیره.
