دستگاه برشی ساده برشی مستقیم بزرگ

توضیحات محصول

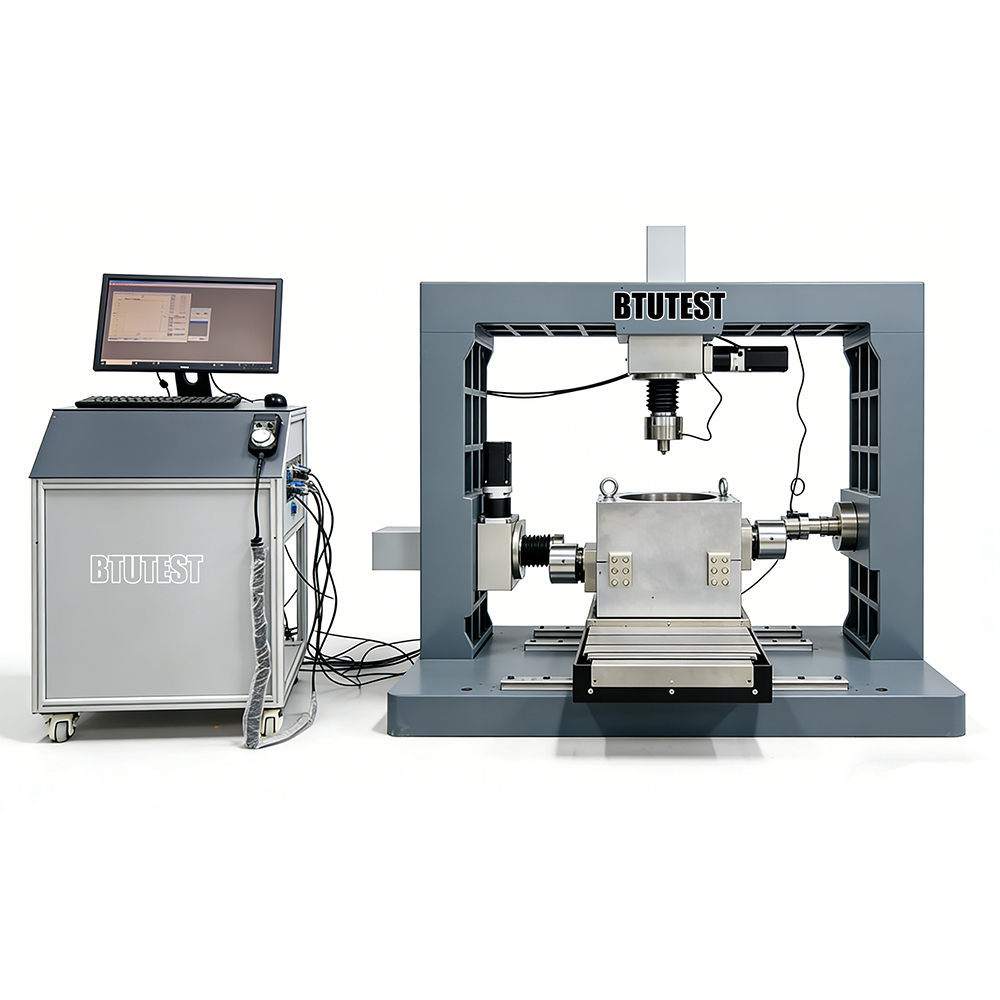

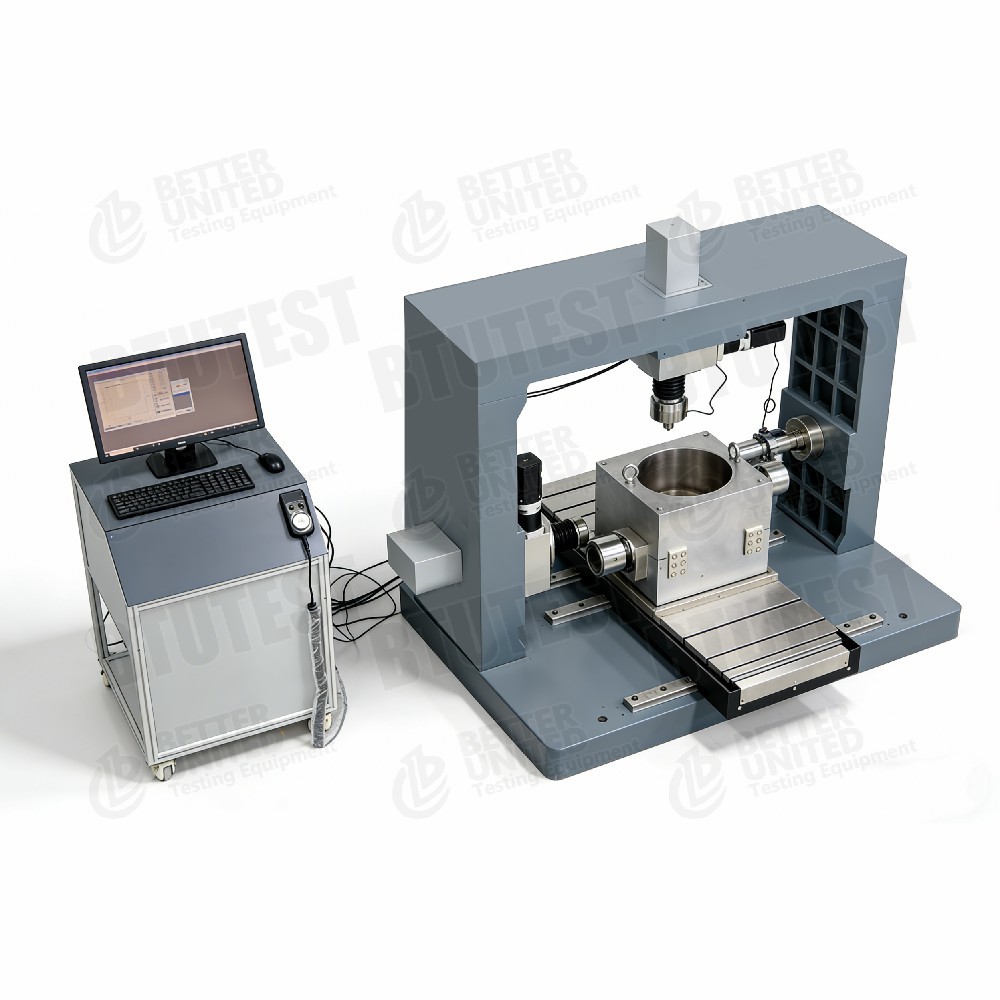

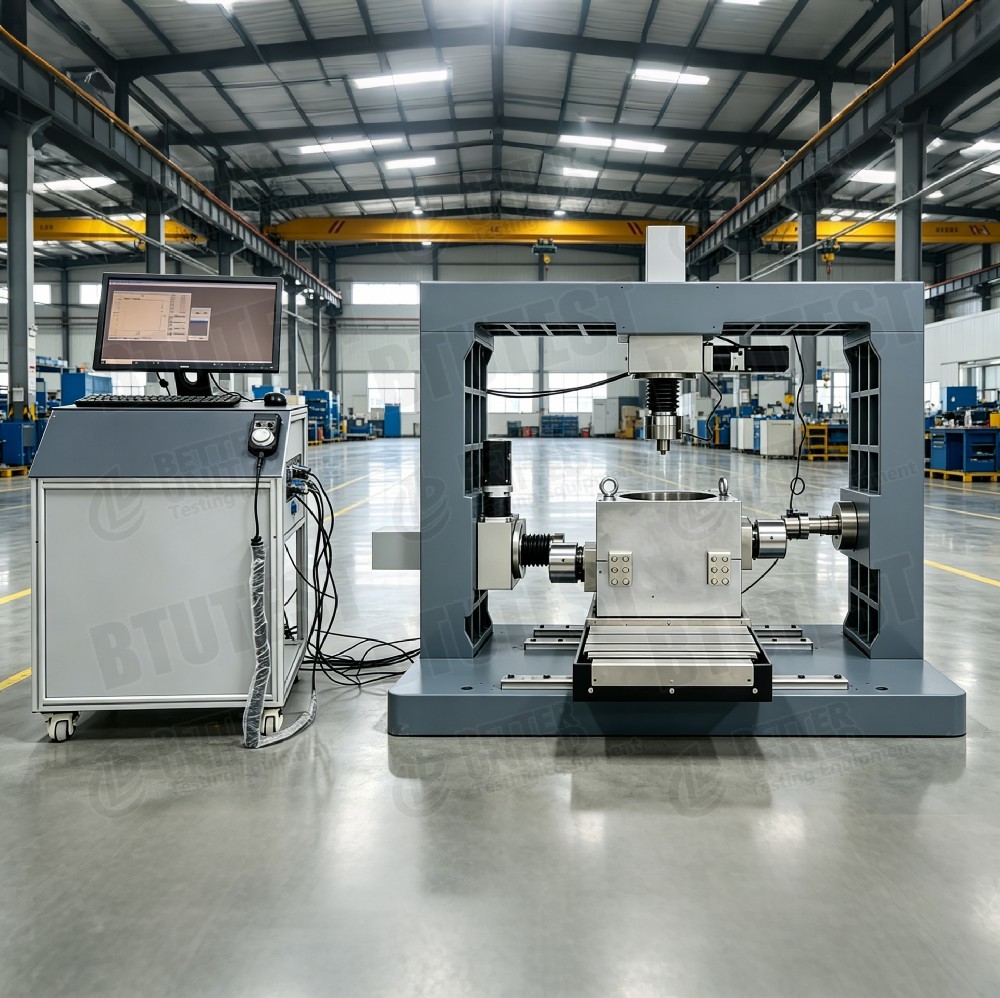

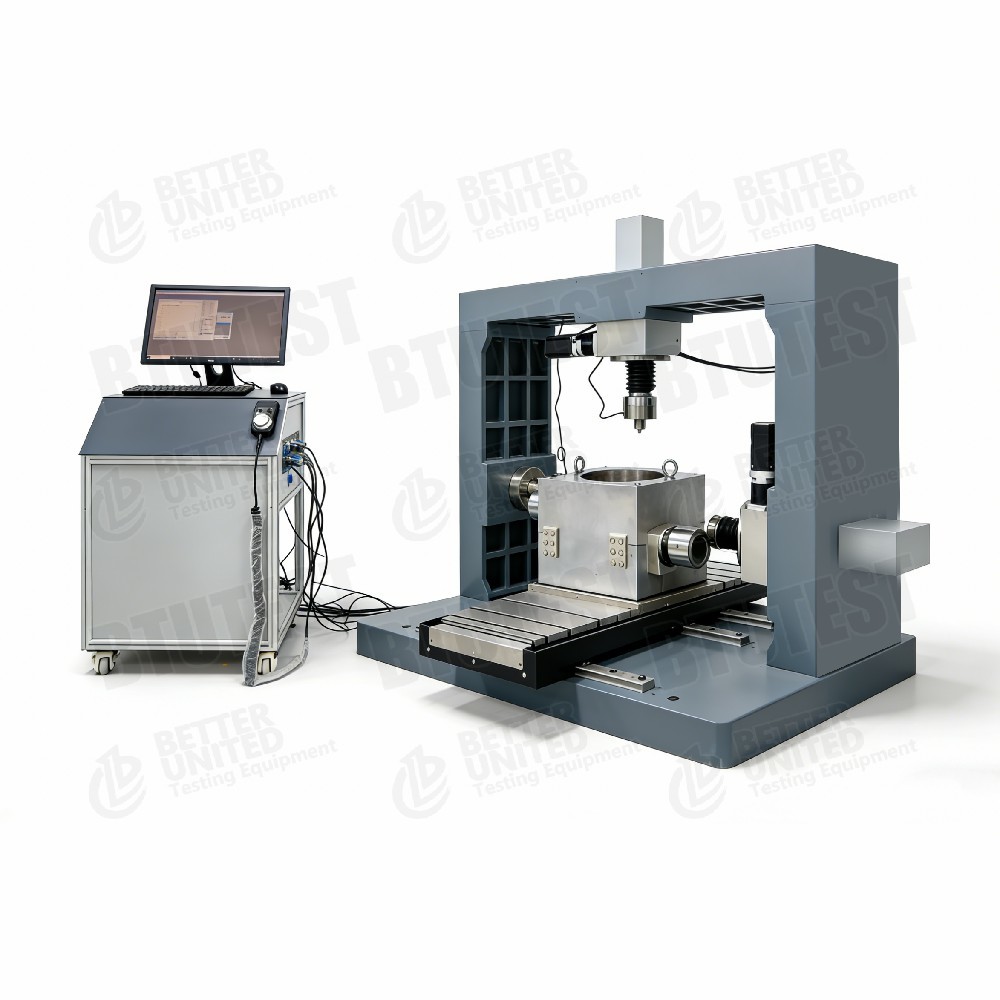

دستگاه برش مستقیم بزرگ / دستگاه برش ساده

توضیحات

این سری شامل:دستگاه های برش مستقیم بزرگ / ساده برشطراحی شده برای آزمایش برش خاک های غلیظ دانه ای، سنگ، ژئوسنتز، رابط ساختار خاک و سایر نمونه های بزرگ.این تجهیزات از یک قاب واکنش گانتری قابل جداسازی استفاده می کند و طیف وسیعی از قدرت ها و گزینه های اندازه نمونه را ارائه می دهدمدل های اصلی شامل:

گروه اول (دستگاه برش مستقیم بزرگ / دستگاه برش ساده)

• BTU-دي اس 100: کلاس 100 T (1200 kN) ، حداکثر نمونه L.750 × B.750 × H.400 mm
• BTU-دي اس-40 اف ام: کلاس 40 T (400 kN) ، نمونه Ø500 × H.300 mm یا 300 × 300 × 300 mm
• BTU-دي اس 35 اف ام: کلاس 20 T (200 kN) ، نمونه 300 × 300 × 300 میلی متر یا 200 × 200 × 200 میلی متر

گروه دوم (دستگاه تراش مستقیم بزرگ کاملا خودکار)

• BTU-دي اس-35 اف: کلاس 20 T (200 kN) ، نمونه 300/150/200/100 mm
• BTU-دي اس 45 اف: کلاس 40 T (400 kN) ، نمونه 500 میلی متر (ربع یا گرد)

ویژگی های مشترک:

• قادر به تثبیت استاندارد، برش استاندارد، برش سریع، برش متناوب، برش چرخه ای، برش مستقیم رئولوژیکی، برش ساده و غیره
• مجهز به واحد جمع آوری داده های چند کانال و نرم افزار جمع آوری و پردازش ویندوز.
• سرعت برش افقی بدون گام تنظیم می شود (0.00001 ∼10 mm/min).
• ارتقاء های اختیاری: برش رابط، برش ساده، کنترل دمای، و غیره

استانداردهای آزمایش (بین المللی)

• ASTM D3080(بررسی برش مستقیم)
• ASTM D5321(شکن مستقیم رابط زمین مصنوعی-زمین)
• ASTM D6243(قوه برش رابط زمین مصنوعی-زمین)
• ASTM D3080-04(تخلیه مستقیم در مقیاس بزرگ برای خاک های غلیظ دانه)
• ASTM D6528(بررسی ساده برش)
• ISO 17892-10(بررسی برش مستقیم)
• BS 1377-7(بررسی برش مستقیم)
• EN 1997-2(یوروکد 7 ️ بخش 2)

این سری الزامات این استانداردها را برای نمونه های بزرگ، خاک های غلیظ دانه، برش رابط و آزمایش های ساده برش برآورده می کند.

مشخصات

بر اساس این دو تصویر، پارامترهای هر مدل به شرح زیر خلاصه شده است (برخی از داده ها از هر دو تصویر ترکیب شده است):

> توجه: ظرفیت فریم BTU-DDS-35FM به عنوان 1200 kN نوشته شده است اما بار عمودی تنها 200 kN است. احتمالا یک خطا تایپی است. ظرفیت فریم واقعی باید با ظرفیت بارگذاری مطابقت داشته باشد.

Dاستایل

• فریم واکنش گانتری جداکننده- حمل و نقل آسان و نصب در محل مناسب برای نمونه های بزرگ و بارهای بالا.
• اندازه نمونه های متعدداز 100 میلی متر تا 750 میلی متر طول طرف/قطر، پوشش خاک های خشن و سنگ که نمی تواند در سلول های سه محوری معمولی آزمایش شود.
• سیستم بلند کردن جعبه تراش- بلند کردن برقی برای بزرگترین مدل (100T) ، بلند کردن دستی یا بلاک زنجیره ای برای مدل های متوسط، که حمل جعبه های تراش سنگین را آسان می کند.
• سلول های بارگذاری با دقت بالادقت ± 0.1٪ FS اندازه گیری های دقیق را در تن های بزرگ تضمین می کند.
• محدوده سرعت گسترده بدون گام0.0000110 mm/min، قادر به شبیه سازی خزیدن به تراشیدن سریع.
• قابلیت برش سادهبرخی از مدل هاپشتیبانی از آزمایش های ساده برش با استفاده از جعبه های برش حلقه های انباشته شده.
• ماژول های نرم افزاری غنی✓ شامل تثبیت استاندارد، برش استاندارد، برش متناوب، برش سریع، برش چرخه ای، رئولوژی، برش ساده و غیره؛ کاربران می توانند در صورت نیاز ترکیب شوند.
• ارتقاء انعطاف پذیری- ارتقاء نرم افزار (ماژول های اتصال) و گزینه های سخت افزاری (شکنش رابط، کنترل دمای) در دسترس است.

درخواست

• خاک های غلیظ دانه و سنگ- تعیین پارامترهای مقاومت برش برای سد های بلند، زیرپای ها، محل های زباله معدن و سایر پر کردن های مهندسی در مقیاس بزرگ.
• رابط های ساختار خاکمطالعه ویژگی های اصطکاک خاک سنگ، خاک دیوار نگهدارنده، خاک لوله و غیره (نیاز به ماژول برش رابط اختیاری دارد).
• مواد ژئوسنتزی- مقاومت برش رابط بین ژئوتکستیل ها، ژئوممبران ها، شبکه های جغرافیایی و خاک
• آزمایش های ساده برش- شبیه سازی وضعیت استرس برش ساده برای مطالعه آنیزوتروپی خاک یا پاسخ چرخه ای.
• برش متقابل و چرخه ای- ارزیابی تخریب مقاومت و مقاومت باقیمانده تحت بارگذاری مکرر (به عنوان مثال، زلزله، امواج).
• رفتار رئولوژیکی‬ ‫به شدت تحت فشار قرار میگیرید
• آزمایش حجم زیاد️ تا 1200 kN نیروی عمودی، مناسب برای رابط های سنگی با قدرت بالا یا سنگ های بزرگ.

مزایا

• ظرفیت بالا و اندازه بزرگ✓ تا 1200 kN نیروی و نمونه 750 × 750 × 400 میلی متر، اجازه می دهد تا آزمایش مستقیم از میدان درجه بندی پر و اجتناب از اثرات مقیاس.
• قاب ماژولارساخت قابل جدا شدن برای حمل و نصب آسان، مناسب برای فضای آزمایشگاه محدود یا استفاده در محل.
• دقت اندازه گیری بالاسلول های بارگیری ± 0.1% FS، وضوح جابجایی تا 0.001 mm (1 μm).
• آزمایش چند عملکردییک ماشین می تواند برش مستقیم، برش ساده، برش متناوب، برش چرخه ای، ریولوژی و غیره را انجام دهد.
• محدوده سرعت گستردهاز کشش بسیار آهسته تا برش سریع، مطابق با استانداردهای مختلف
• جمع آوری و پردازش خودکار✓ نرم افزار ویندوز به طور خودکار داده ها را جمع آوری می کند، منحنی های زمان واقعی را نمایش می دهد و پارامترهای قدرت را محاسبه می کند.
• قابلیت گسترش✓ قطع رابط اختیاری، کنترل دما، ماژول های اتصال برای نیازهای تحقیقاتی آینده
• محکم و امن- قاب واکنش قوی با محافظت از بیش از حد.

چه چیزی را انتخاب کنیم؟

مدل مناسب را بر اساس الزامات آزمایش انتخاب کنید:

الزامات	مدل توصیه شده	دلیلش
بزرگترین نمونه 750×750 میلی متر، بار بسیار بالا (≥1000 kN)	BTU-DDS-100	نیروی عمودی و افقی 1200 kN، لیفت الکتریکی
نمونه تا 500 میلی متر، 400 kN نیروی	BTU-DDS-40FM یا DDS-45F	40FM از برش ساده پشتیبانی می کند؛ 45F فقط برش مستقیم است
نمونه تا 300 میلی متر، 200 kN نیروی	BTU-DDS-35FM یا DDS-35F	35FM از برش ساده پشتیبانی می کند؛ 35F فقط برش مستقیم است
نیاز به برش ساده (حلقه های انباشت)	DDS-100 / 40FM / 35FM	این مدل ها به طور صریح شامل تابع برش ساده هستند
نیاز به برش چرخه ای یا متقابل	پشتیبانی از تمام مدل ها (ماژول های نرم افزاری)	تایید کنید که نرم افزار شامل ماژول مورد نیاز است
نیاز به برش رابط (ساخت خاک)	هر مدل با “مودول برش رابط” اختیاری	نیاز به لوازم اضافی دارد
نیاز به کنترل دمای (زمین یخ زده یا دمای بالا)	واحد کنترل دمای اختیاری /45	محدوده دما را با سازنده بررسی کنید
بودجه محدود، نمونه ≤300 mm، نیروی ≤200 kN	BTU-DDS-35F	عملکرد خوب هزینه، عملکردهای کامل
تحقیقات گسترده، حداکثر انعطاف پذیری	BTU-DDS-100	حداکثر قدرت و اندازه، به علاوه ماژول های اتصال اختیاری

> توجه: FM در DDS-40FM / 35FM احتمالاً به معنای direct shear + simple shear است. DDS-35F / 45F ممکن است فقط از shear مستقیم پشتیبانی کند (بدون shear ساده). در هنگام انتخاب ، در دسترس بودن ماژول نرم افزار را تأیید کنید.

جریان فرآیند

مثال:آزمایش برش مستقیم سنگ بزرگ (BTU-DDS-100، نمونه 750×750×400 میلی متر، فشار عادی ثابت)

• آماده سازی نمونه
  • مواد سنگي را بر اساس درجه بندي ميدان آماده كنيد، محتويات آب را کنترل كنيد، در لايه ها به چگالي هدف فشرده كنيد.
  • اندازه نمونه 750×750×400 میلی متر؛ جرم کل می تواند چندین تن باشد.
• نصب جعبه تراش
  • استفاده از لیفت الکتریکی برای قرار دادن جعبه برش پایین بر روی پایه فریم.
  • نمونه رو داخل جعبه ي پايين قرار بدين سطحش رو صاف کنين
  • جعبه برش بالایی را قرار دهید و صفحه بارگذاری عمودی را متصل کنید.
• سنسورها را نصب کنید
  • نصب سلول بار عمودی (1200 kN) و سلول بار افقی (1200 kN).
  • سنسورهای تحرک عمودی (بیشماری، به عنوان مثال، یک در هر گوشه) و سنسور تحرک افقی نصب می شوند.
  • ثبت اطلاعات رو به کامپيوتر وصل کن
• فشار نرمال را اعمال کنید
  • فشار نرمال هدف (به عنوان مثال، 500 kPa، کل نیروی ≈ 0.5 MPa × 0.5625 m2 = 281 kN) از طریق سیستم بارگذاری عمودی اعمال می شود.
  • نرم افزار را راه اندازی کنید و تغییر عمودی (توحید) را تا زمانی که ثابت شود ثبت کنید.
• پارامترهای برش را تنظیم کنید
  • انتخاب کنید: "ماژول برش استاندارد"
  • سرعت برش را تنظیم کنید (به عنوان مثال، 1 mm/min).
  • محدودیت جابجایی برش را تنظیم کنید (به عنوان مثال، 50 میلی متر یا 6-10٪ از طول طرف نمونه).
  • برای برش متناوب، تعداد چرخه ها و دامنه جابجایی را تنظیم کنید.
• شروع به تراشیدن
  • سیستم بارگذاری افقی را شروع کنید تا جعبه برش بالا (یا پایین) را فشار دهید.
  • نرم افزار نیروی برش افقی، جابجایی افقی، جابجایی عمودی و زمان را در زمان واقعی ثبت می کند.
  • منحنی جابجایی فشار برش نمودار.
• حالت توقف
  • به طور خودکار متوقف می شود زمانی که جابجایی پیش تنظیم شده به دست می آید یا پس از کاهش شدید فشار برش.
• جدا کردن و تمیز کردن
  • نیروی عادی رو خالی کن، پیستون افقی رو بکش
  • جعبه برش بالايي رو بلند کن، نمونه رو بردار، جعبه برش رو تمیز کن.
• پردازش اطلاعات
  • نرم افزار فشار برش اوج را محاسبه می کند.
  • برای آزمایشات در تنش های عادی مختلف، محفظه Mohr-Coulomb را برای بدست آوردن c و φ نمودار کنید.
  • اگر برش متقابل انجام شده است، قدرت باقیمانده را بدست آورید.
  • گزارش تست رو تولید کن

> **برای آزمایش های آسان برش**: از یک جعبه برش حلقه ای استفاده کنید، حجم ثابت (بدون جریان) یا ارتفاع ثابت (بدون جریان) را در طول برش حفظ کنید و “ماژول برش ساده” را در نرم افزار انتخاب کنید.

خلاصه:این سری از دستگاه های برش مستقیم بزرگ / برش ساده شامل قدرت نامی از 20 تا 100 تن و اندازه نمونه از 100 تا 750 میلی متر است.برش متناوباین روش برای آزمایش در مقیاس بزرگ خاک های ضخیم، سنگ، رابط ساختار خاک و ژئوسنتز مناسب است.انتخاب باید بر اساس حداکثر اندازه نمونه باشد.BTU-DDS-100 پیکربندی سطح بالا برای تحقیقات مهندسی در مقیاس بزرگ است.DDS-35F/45F سیستم های برش مستقیم کاملا خودکار و مقرون به صرفه هستند؛ سری FM علاوه بر این قابلیت برش ساده را فراهم می کند.
