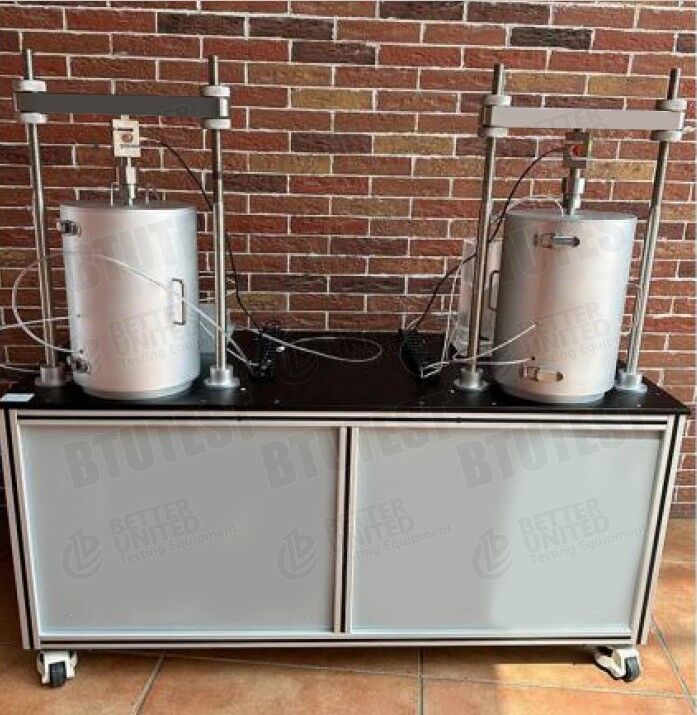

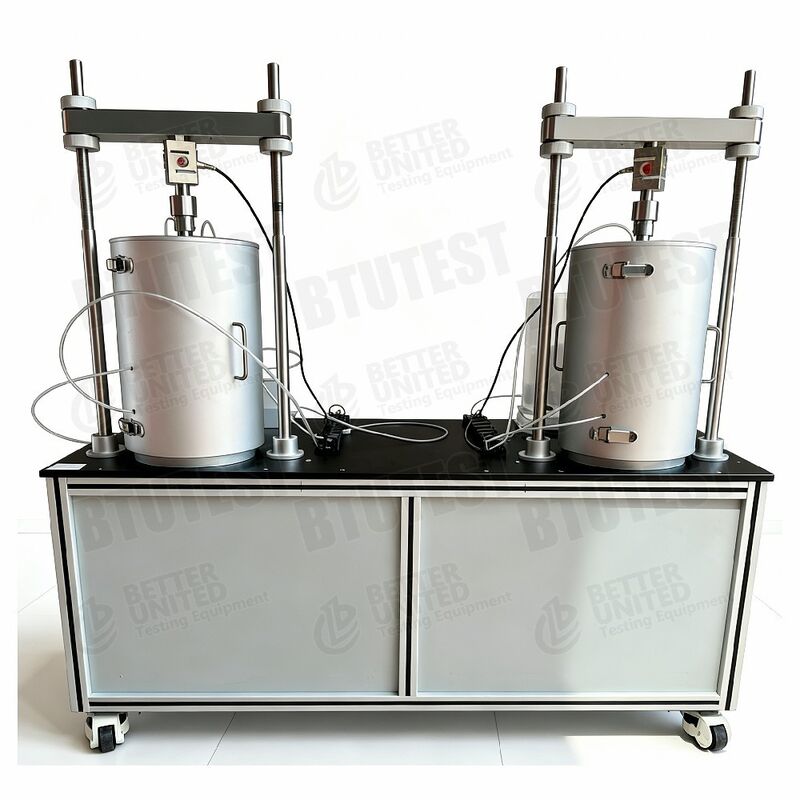

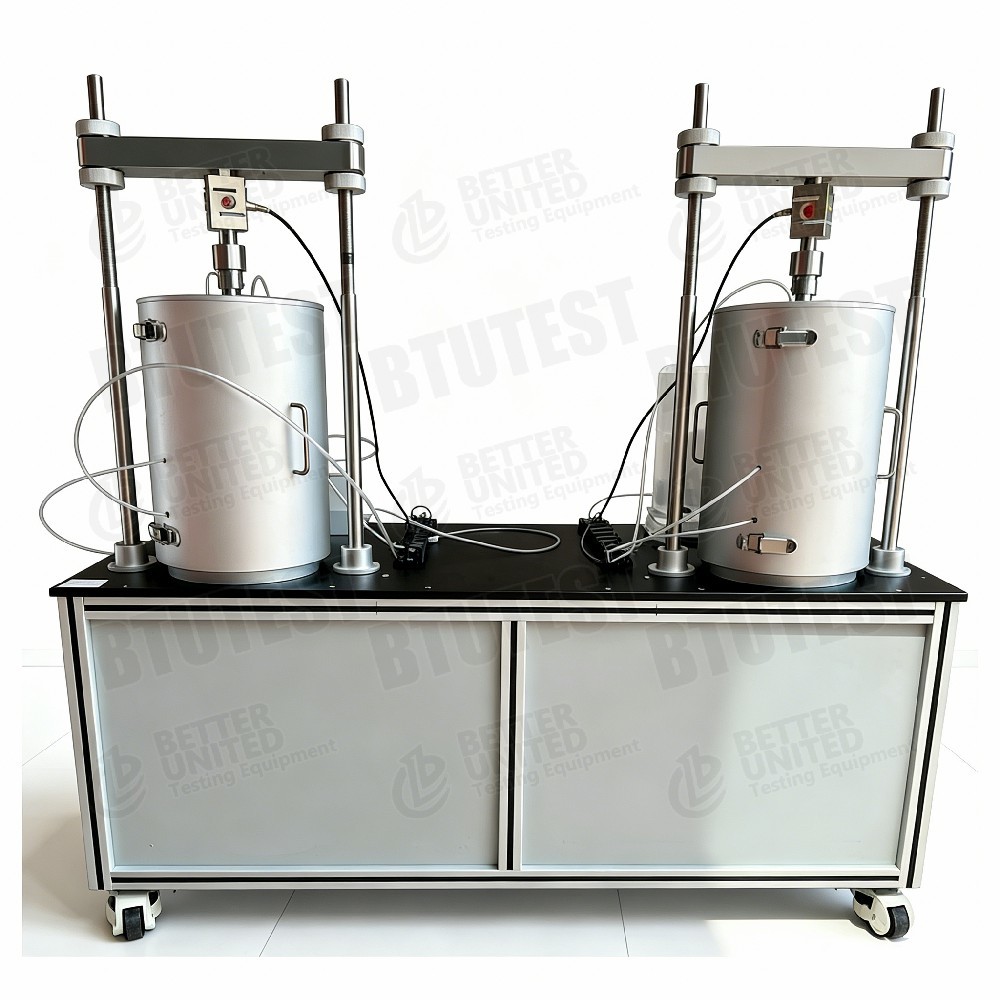

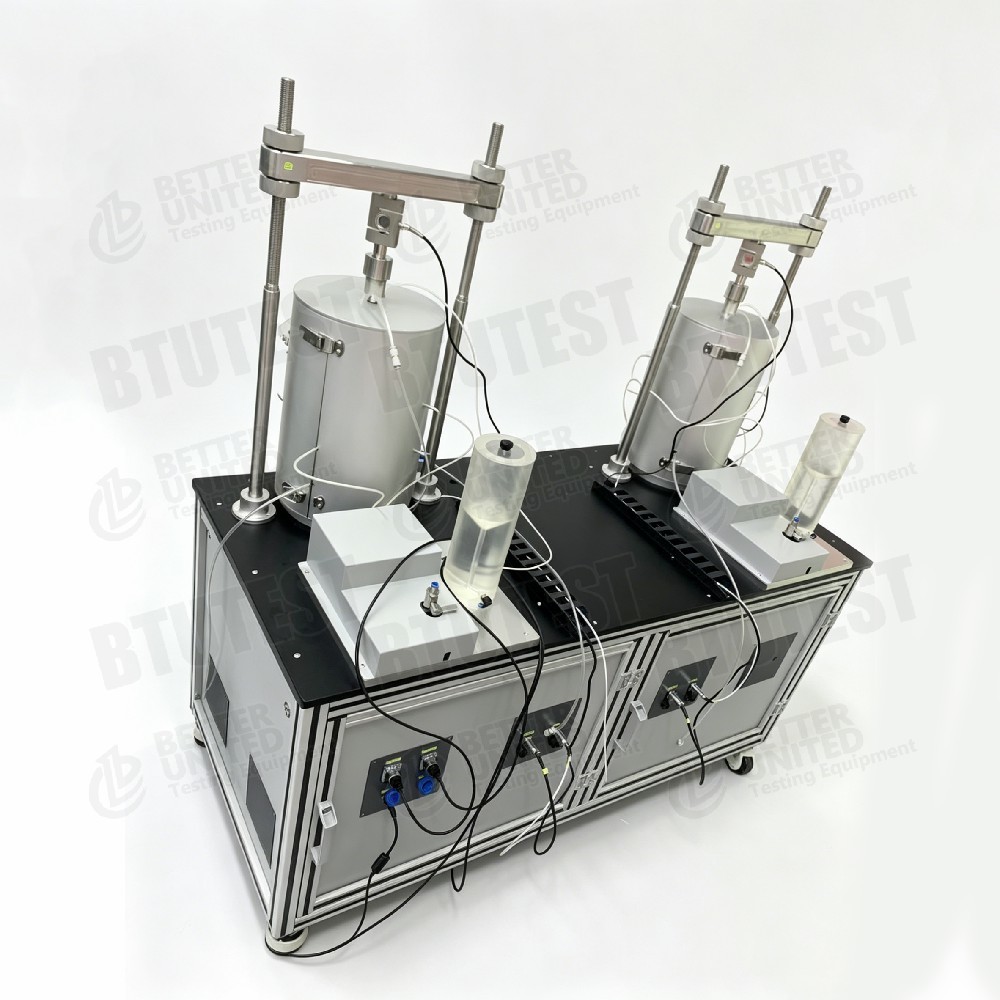

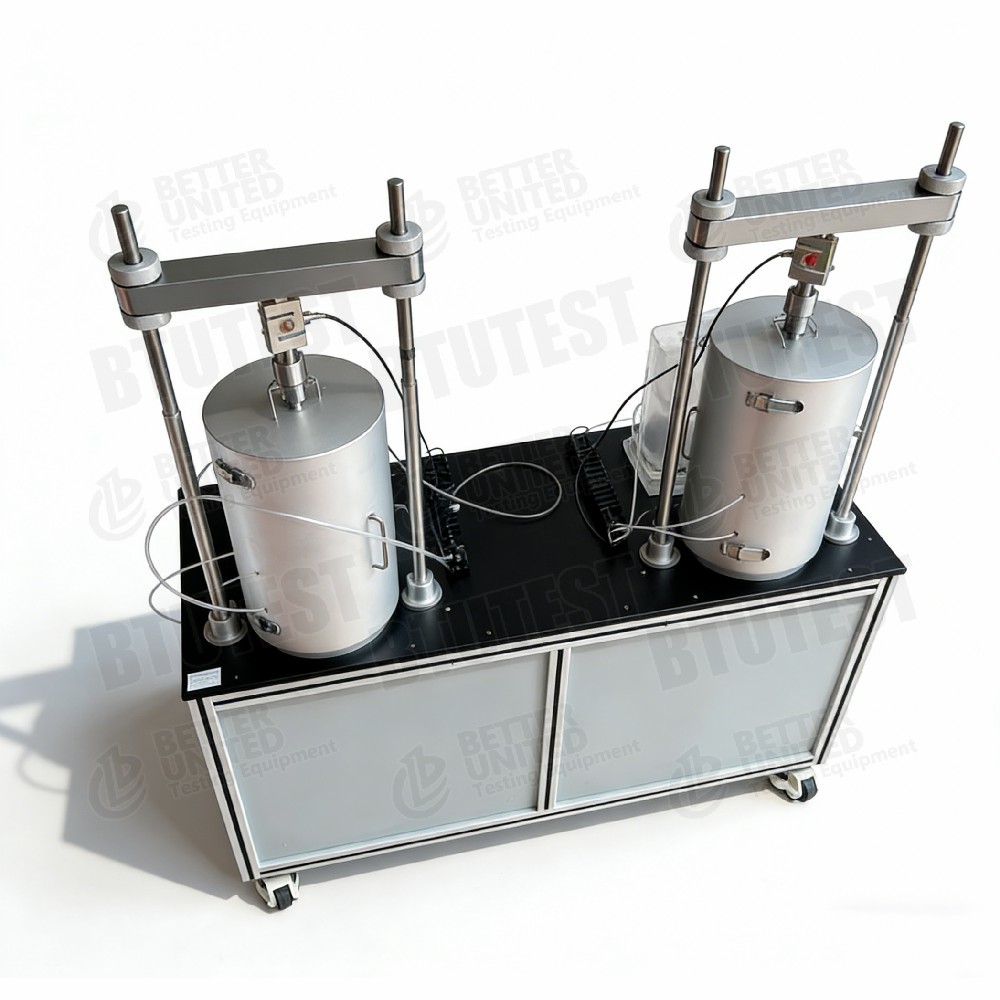

دستگاه سه محوری خاک غیراشباع با کنترل دمای خودکار

توضیحات محصول

1. توضیحات

این تجهیزات یکدستگاه سه محوری خاک غیراشباع با کنترل دمای تمام اتوماتیک (قابلیت چند واحدی)، مدلBTU-TTS-1UT. این یک دستگاه تخصصی است که یک سیستم کنترل دما را در یک دستگاه سه محوری خاک غیر اشباع ادغام می کند و آزمایش های پیچیده پیچیده را ممکن می کند.مسیر تنش، کنترل دما، و چرخه های خشک کردن و مرطوب شدن. این سیستم یک سلول فشار محفظه دوگانه، کنترل‌کننده‌های فشار/حجم با دقت بالا، و نرم‌افزار کنترل چهار بعدی (تنش محوری، تنش شعاعی، فشار هوای منفذی، فشار آب منفذی) را به کار می‌گیرد. برای مطالعه رفتار جفت شده ترمو هیدرومکانیکی در مهندسی ژئوتکنیک محیطی مناسب است.

2. استانداردهای آزمون

رادستگاه سه محوری خاک غیراشباع با کنترل دمای تمام اتوماتیک BTU-TTS-1UT (قابلیت چند واحدی)به گونه ای طراحی و تولید می شود که الزامات آخرین استانداردهای بین المللی زیر را برآورده کند یا از آن فراتر رود:

• ASTM D6836-25- تعیین منحنی مشخصه آب خاک (SWCC).
• ASTM D5298-16- اندازه گیری پتانسیل خاک (مکش) با استفاده از کاغذ فیلتر
• ASTM D3999-11- خواص مدول و میرایی خاک با استفاده از دستگاه سه محوری چرخه ای (شامل خاک غیر اشباع)
• ASTM D7012-23- استحکام فشاری و مدول الاستیک تحت تنش‌ها و دماهای مختلف
• ASTM D4767-11 (2020)- تست فشرده سازی سه محوری بدون تخلیه (CU).
• ASTM D7181-20- آزمایش فشرده سازی سه محوری تخلیه شده (CD).
• ASTM D2850-26- تست فشرده سازی سه محوری تثبیت نشده - زهکشی نشده (UU).
• ISO 17892-9:2018- آزمایش های فشرده سازی سه محوری تلفیقی بر روی خاک های اشباع از آب
• ASTM D2434-26- نفوذپذیری ثابت سر خاکهای درشت دانه
• ASTM D5084-24- رسانایی هیدرولیک با استفاده از نفوذ سنج دیواری انعطاف پذیر
• EN ISO 17892-8:2018- تست سه محوری زهکشی نشده (اروپایی)
• BS 1377-7:1990- تست مقاومت برشی (تنش کل / مسیر تنش)

3. مشخصات (پارامتر)

ماژول های نرم افزاری: جمع آوری داده ها، تحکیم خاک غیر اشباع، آزمایش سه محوری کرنش خاک غیر اشباع، مسیر تنش خاک غیر اشباع، کنترل چهار بعدی، خزش سه محوری خاک غیراشباع، ماژول تست چرخه خشک کردن و مرطوب کردن، تجهیزات تست کنترل دما.

4. جزئیات (جزئیات فنی)

• سلول فشار دو محفظه: طراحی شده برای آزمایش چرخه خشک کردن و مرطوب کردن، بارگذاری مستقل یا همزمان محفظه های داخلی و خارجی را در طول فرآیندهای خشک کردن و خیس کردن امکان پذیر می کند.
• کنترل چهار بعدی: این نرم افزار می تواند به طور مستقل تنش محوری، تنش شعاعی (فشار سلول)، فشار هوای منفذی، و فشار آب منفذی را کنترل کند و به آزمایش های جفت چند میدانی واقعی دست یابد.
• کنترل کننده های صدا با دقت بالا: کنترل کننده های آب سلولی و منافذ دارای وضوح 1 کیلو پاسکال و دقت مطلق ± 1 کیلو پاسکال هستند. کنترل کننده فشار هوای منفذی دارای دقت ± 1 کیلو پاسکال و وضوح 0.1 کیلو پاسکال است.
• سیستم بارگذاری محوری: حداکثر رانش 10 کیلو نیوتن، دقت ± 0.1% FS. محدوده سرعت 0.00001 ~ 10 میلی متر در دقیقه، سکته مغزی 100 میلی متر، با عملکرد سریع جلو و عقب.
• سیستم کنترل دما: -5℃ ~ +100 ℃، دقت ± 0.1 ℃، قادر به شبیه سازی انجماد-ذوب، دمای بالا، دمای ثابت و سایر شرایط حرارتی.
• ماژول چرخه خشک کردن و مرطوب کردن: پشتیبانی از چرخه های خشک کردن (افزایش فشار هوا / کاهش فشار آب) و خیس کردن (کاهش فشار هوا / افزایش فشار آب) همراه با مسیر تنش و کنترل دما - مناسب برای ژئوتکنیک محیطی اقلیمی.
• قابلیت چند واحدی: قابلیت اتصال چند سلول فشار را به صورت موازی برای آزمایش همزمان چند نمونه پیشنهاد می کند.

5. کاربرد

• مهندسی ژئوتکنیک محیط زیست: پاسخ مکانیکی خاک تحت سیکل های خشک کردن و مرطوب شدن همراه و تغییرات دما
• تغییرات آب و هوایی و زیرساخت ها: اثرات چرخه های بارندگی- تبخیر بر روی شیب ها، زیرسطح ها، پوشش های دفن زباله
• مطالعات انجماد و ذوب: رفتار خاک غیر اشباع در دمای زیر صفر (-5℃)
• مواد بافر مخزن زباله هسته ای: کوپلینگ ترمو هیدرومکانیکی (به عنوان مثال، بنتونیت)
• درمان فونداسیون در مناطق گرم و مرطوب: استحکام و تغییر شکل خاک در دمای بالا و رطوبت بالا
• شمع های انرژی و پمپ های حرارتی منبع زمینی: تاثیر دما بر خواص مکانیکی سطح مشترک شمع و خاک
• آموزش و تحقیقات پیشرفته: آموزش و تحقیق مکانیک خاک جفت شده چند میدانی

6. مزایا

• محدوده دمایی گسترده: -5℃ ~ +100℃، پوشش هر دو سناریو یخ زدگی و ذوب و دمای بالا
• دستگاه سه محوری خاک غیراشباع کاملاً اتوماتیک با دمای کنترل شده: برای مسیرهای دما و مکش نیازی به مداخله دستی نیست
• سلول فشار دو محفظه: به طور خاص برای چرخه های خشک کردن و مرطوب کردن، اندازه گیری دقیق تغییر حجم طراحی شده است
• کنترل مستقل چهار بعدی: تنش محوری، فشار سلول، فشار هوای منفذی، فشار آب منفذی - هر کدام به طور مستقل کنترل می شوند
• سنسورها و کنترلرهای با دقت بالا: دقت فشار ± 1 کیلو پاسکال، دقت رانش ± 0.1% FS
• ماژول های نرم افزاری غنی: شامل تثبیت، کرنش سه محوری، مسیر تنش، خزش، چرخه خشک کردن و مرطوب شدن، کنترل دما
• قابلیت چند واحدی: از اتصال موازی سلول های فشار متعدد برای بازده تست بالاتر پشتیبانی می کند
• دیسک سرامیکی وارداتی: 500 کیلو پاسکال ارزش ورودی هوا بالا، عملکرد پایدار

8. چه چیزی را انتخاب کنید (راهنمای انتخاب)

9. جریان فرآیند

• آماده سازی نمونه→ یک نمونه خاک غیر اشباع به ابعاد Ø39.1mm × H80mm تهیه کنید.
• دیسک و نمونه سرامیکی را نصب کنید← دیسک سرامیکی با ورودی هوای بالا (از پیش اشباع شده) را نصب کنید و در سلول فشار دو محفظه قرار دهید
• تنظیم دما→ تنظیم دمای هدف (به عنوان مثال، -5 درجه سانتیگراد یا +60 درجه سانتیگراد). صبر کنید تا دما تثبیت شود (دقت ± 0.1 ℃)
• تعادل اشباع و مکش← فشار هوای منفذی و فشار آب منفذی را با استفاده از تکنیک ترجمه محوری برای رسیدن به مکش ماتریک هدف اعمال کنید
• چرخه های خشک کردن و مرطوب کردن (اختیاری)← خشک کردن (افزایش فشار هوا / کاهش فشار آب) و خیس کردن (کاهش فشار هوا / افزایش فشار آب) را طبق یک ترتیب برنامه ریزی شده انجام دهید. ثبت تغییرات حجم و محتوای آب
• مرحله تجمیع→ اعمال فشار خالص سلول. رکورد تغییر حجم
• مرحله مسیر برشی یا تنش← اجرای برش کرنش ثابت یا مسیر تنش سفارشی (کنترل چهار بعدی)
• مرحله خزش (اختیاری)→ استرس ثابت را حفظ کنید. ثبت تغییر شکل خزش
• اکتساب داده→ ثبت در سراسر: تنش محوری، تنش شعاعی، فشار هوای منفذی، فشار آب منفذی، تغییر حجم، دما، جابجایی، نیروی محوری
• پس پردازش← نرم افزار منحنی های تنش-کرنش، نمودارهای مسیر مکش، منحنی های اثر چرخه خشک کردن و مرطوب شدن، منحنی های تأثیر دما و غیره را تولید می کند.
• پسوند چند واحدی (در صورت وجود)→ در صورت استفاده از سیستم چند واحدی، آزمایشات موازی یا مقایسه ای را روی چند نمونه به طور همزمان انجام دهید.
