دستگاه برش مستقیم کنترل شده با دما

توضیحات محصول

سری دستگاه های برشی مستقیم با کنترل دما

مدل هاBTU-DDS-1FT / DDS-3FT / TRA-15FT

توضیحات

این سری شامل سه دستگاه برشی مستقیم با دمای کنترل شده برای آزمایش برش خاک در شرایط دمایی مختلف، به‌ویژه برای دماهای معمولی، خاک یخ زده و آزمایش مقاومت باقیمانده است. مدل ها عبارتند از:

• BTU-DDS-1FT: دستگاه برش مستقیم کنترل شده با درجه حرارت تمام اتوماتیک (تک واحد، 0~90 ℃)
• BTU-DDS-3FT: دستگاه برش مستقیم خاک منجمد تمام اتوماتیک (تک واحد، -20~90 ℃)

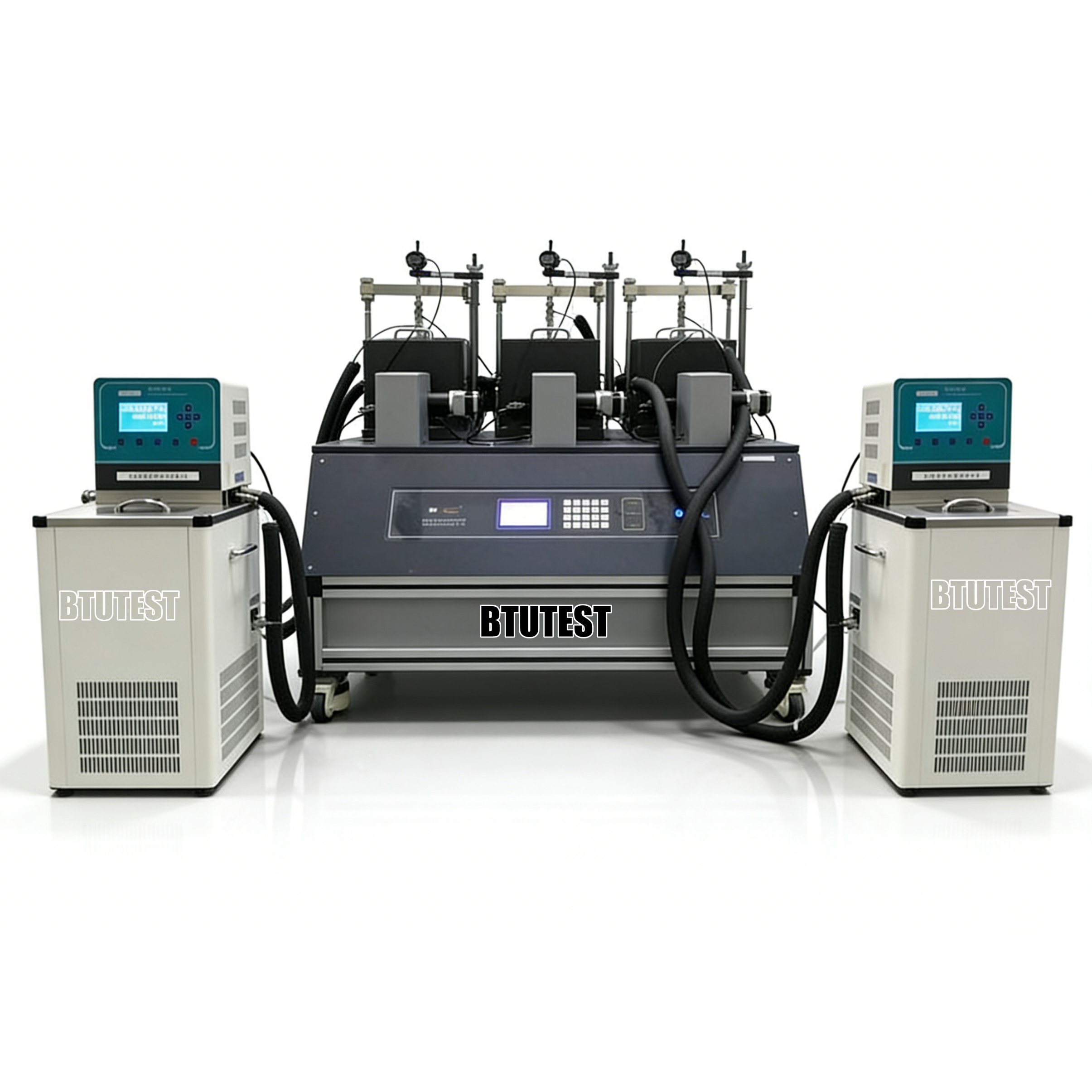

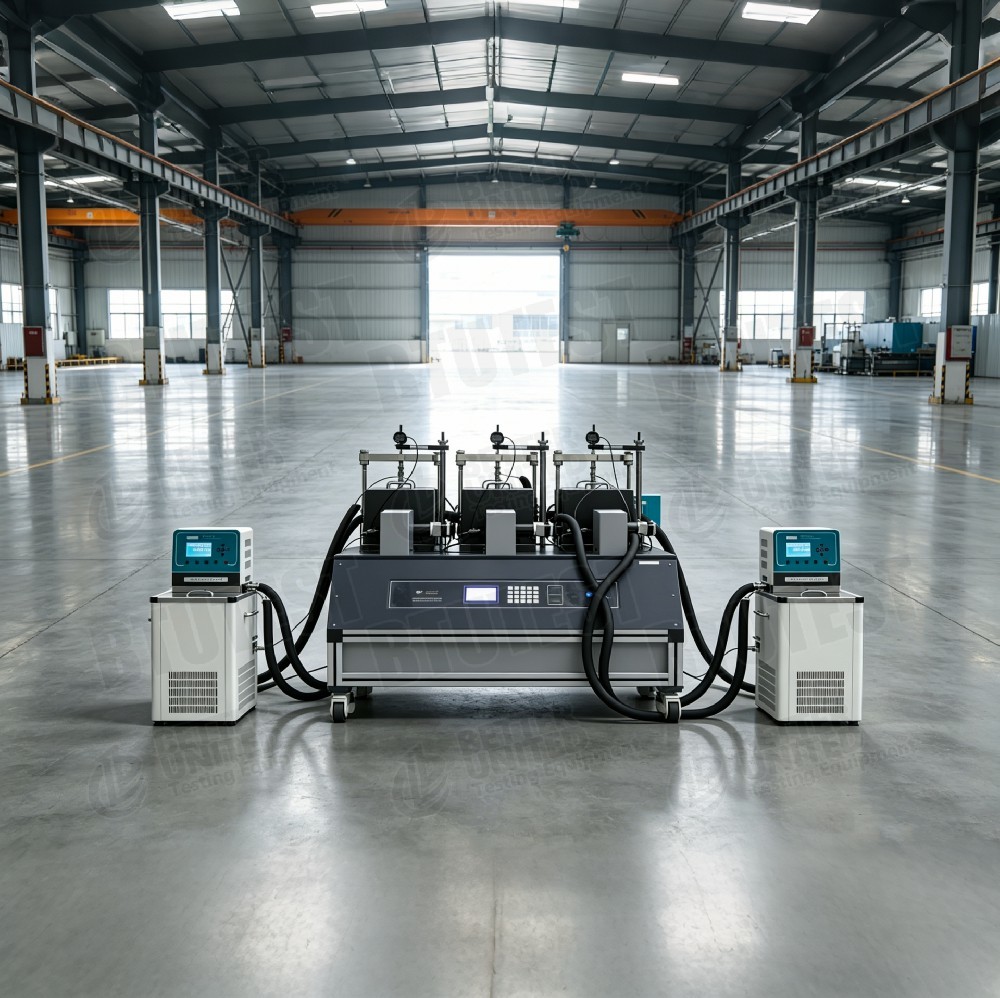

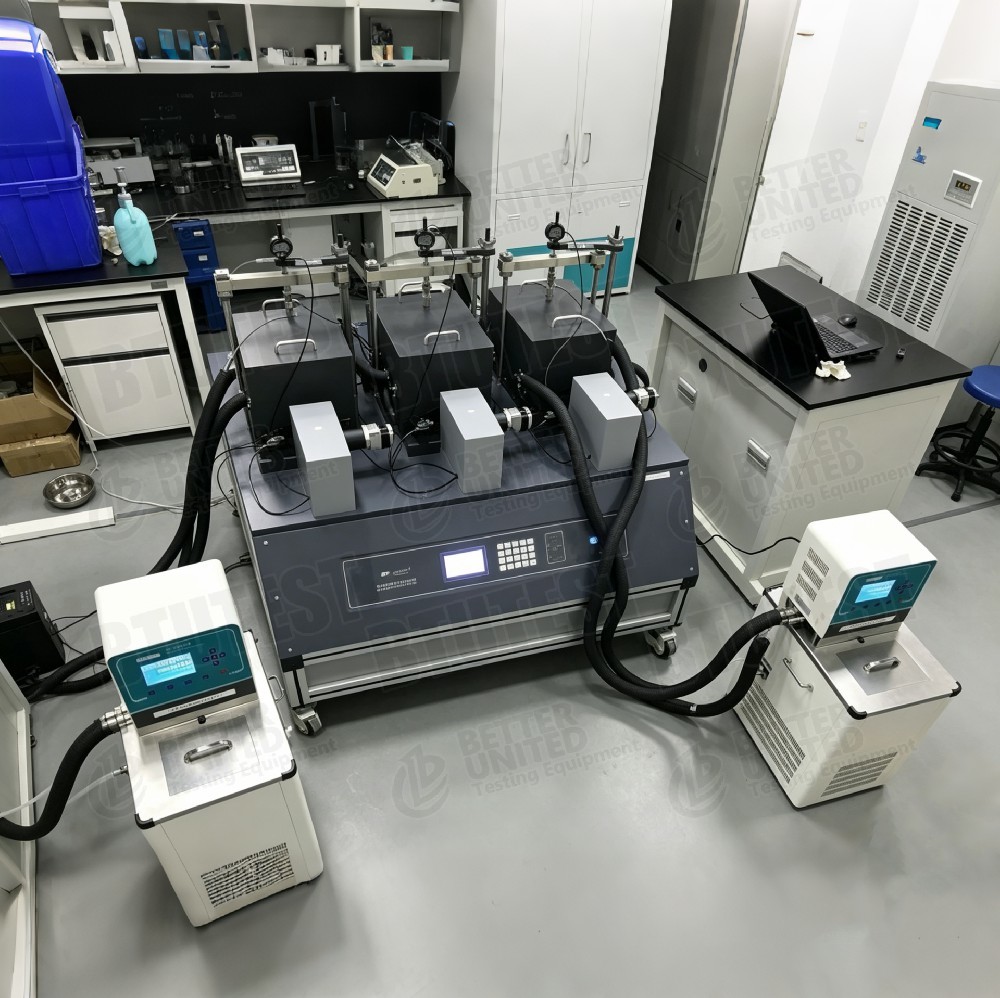

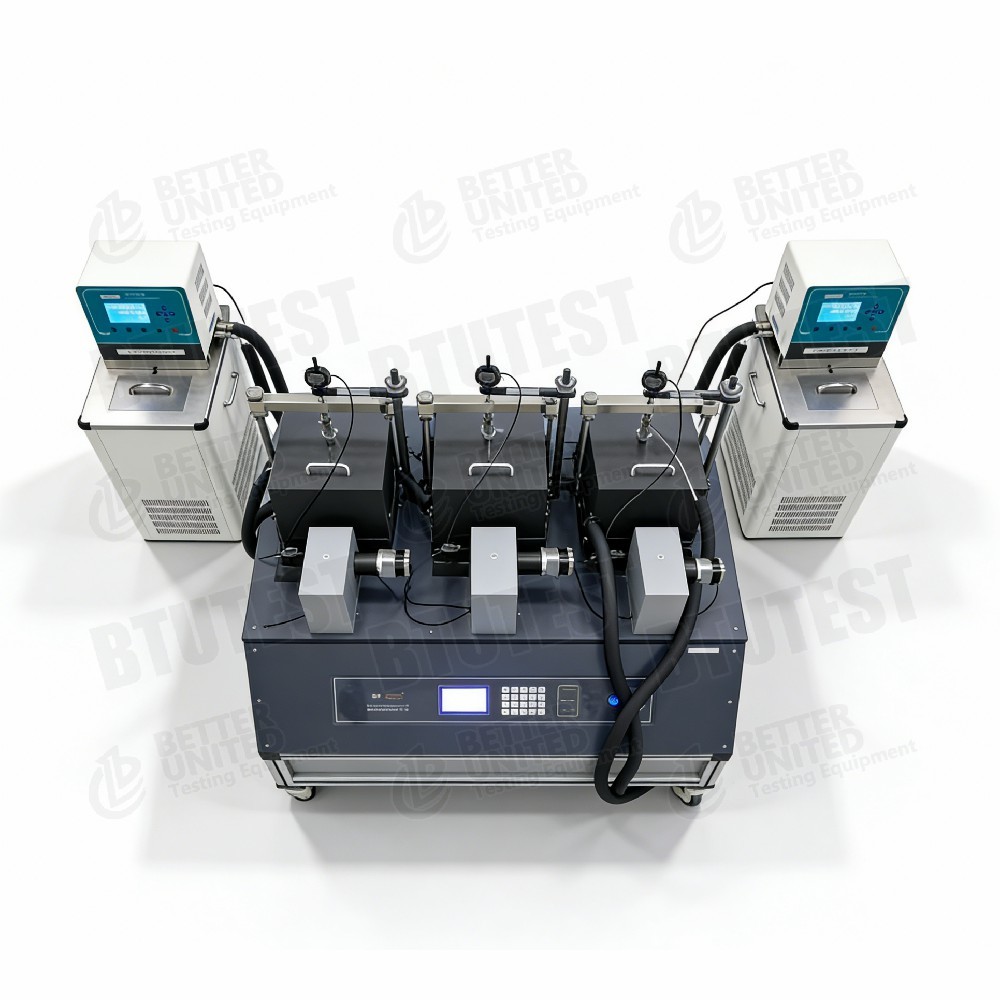

• BTU-TRA-15FT: دستگاه برش مستقیم باقیمانده با کنترل دمای سه واحدی کاملاً اتوماتیک (سه مخزن کنترل دما مستقل، 0~90 ℃)

ویژگی های مشترک:

• اندازه نمونه: Φ61.8 mm × H20 mm (حلقه برش استاندارد)
• نرخ برش: 0.00001-6 mm/min
• حداکثر تنش نرمال: 1.6 مگاپاسکال (هر سه مدل)
• حداکثر تنش برشی: 1.6 مگاپاسکال (DDS-1FT و TRA-15FT). DDS-3FT: 10 مگاپاسکال
• دقت اکتساب: ± 0.1% FS
• حالت بارگیری: کنترل حلقه بسته سروو؛ جهت افقی را می توان با کرنش یا تنش کنترل کرد
• صفحه نمایش: 240×128 LCD + صفحه کلید غشایی (تعداد رقم صفحه کلید متفاوت است)
• ماژول های تست: تحکیم استاندارد (بارگذاری مرحله ای)، برش مستقیم، برش چرخه ای، برش مستقیم رئولوژیکی

استانداردهای آزمون (بین المللی)

• ASTM D3080(آزمایش برش مستقیم)
• ASTM D7329(آزمایش برش مستقیم خاک منجمد)
• ASTM D7608(تعیین مقاومت پسماند با استفاده از برش رفت و برگشتی)
• ASTM D5321(برشی رابط - اصل مشابه)
• ISO 17892-10(آزمایش برش مستقیم)
• BS 1377-7(آزمایش برش مستقیم)
• برای آزمایش های کنترل شده با دما،ASTM D6519(خواص حرارتی خاک) نیز ممکن است مرتبط باشد.

قابلیت تنش برشی بالا 10 مگاپاسکال DDS-3FT برای خاک یخ زده یا مواد با مقاومت بالا مناسب است.

مشخصات

جزئیات

• تک در مقابل سه واحد- DDS-1FT/3FT تک واحدی هستند (یک نمونه در یک زمان). TRA-15FT سه واحدی است که امکان برش همزمان سه نمونه را فراهم می کند و کارایی را تا حد زیادی بهبود می بخشد.
• تنش برشی بالا (DDS-3FT)– حداکثر تنش برشی 10 مگاپاسکال، مناسب برای خاک یخ زده، یخ و مواد با مقاومت بالا (خاک های معمولی معمولاً ≤1.6 مگاپاسکال).
• تفاوت های کنترل دما–
  • DDS-1FT: 0~90 ℃، مناسب برای آزمایش‌های عمومی دمای بالا (مانند آسفالت، مخازن حرارتی) و شرایط محیطی.
  • DDS-3FT: -20 ~ 90 ℃، خاک یخ زده (زیر صفر) تا دمای بالا را پوشش می دهد، مناسب برای مطالعات فصلی و منجمد دائمی.
  • TRA-15FT: سه کشتی به طور مستقل کنترل شده، هر یک 0~90 ℃، اجازه آزمایش در دماهای مختلف به طور همزمان، دقت ± 0.1 ℃.
• کنترل حلقه بسته سروو- هر دو بارگذاری معمولی و افقی از موتورهای سروو استفاده می کنند که امکان کنترل دقیق مسیر تنش یا کرنش و پشتیبانی از تست های چرخه ای و رئولوژیکی را فراهم می کند.
• برش مستقیم باقیمانده- نام TRA-15FT شامل "باقیمانده" است که احتمالاً به استحکام باقیمانده از طریق برش رفت و برگشتی دست می یابد (ماژول نرم افزار تایید).
• پیکربندی سنسور– هر واحد شامل 2 لودسل (عادی و افقی) و 1 سنسور جابجایی (جابجایی افقی؛ جابجایی عمودی نیز ممکن است اندازه گیری شود اما در لیست قرار نگیرد). مجموع برای TRA-15FT: 6 لودسل + 3 سنسور جابجایی.
• صفحه نمایش و صفحه کلید– TRA-15FT دارای صفحه کلید غشایی 20 کلیدی و نشانگرهای LED 3 کاناله برای نظارت بر چندین نمونه است.
• ماژول های تست- همه از تحکیم استاندارد (بارگذاری مرحله ای)، برش مستقیم، برش چرخه ای و برش مستقیم رئولوژیکی پشتیبانی می کنند.

برنامه

• BTU-DDS-1FT- برش مستقیم با دمای عمومی کنترل شده، به عنوان مثال، مخلوط آسفالت، خاک مخزن حرارتی، زیرسازی با دمای بالا، دفع زباله های هسته ای.
• BTU-DDS-3FT- مهندسی خاک منجمد (راه‌آهن چینگهای-تبت، پروژه‌های قطب شمال)، بسترهای فصلی خاک منجمد، مطالعات رابط خاک یخ.
• BTU-TRA-15FT– آزمایش مقاومت باقیمانده با راندمان بالا (مثلاً خاک های ناحیه لغزش). آزمایش مقاومت پسماند همزمان در دماهای مختلف یا مقایسه مواد مختلف.
• برش چرخه ای- شبیه سازی کاهش قدرت تحت بارگذاری زلزله یا موج.
• برش مستقیم رئولوژیکی- رفتار خزش تحت بارگذاری طولانی مدت.
• تدریس و تحقیق- آزمایشگاه های مکانیک خاک که اثرات دما را مطالعه می کنند.

مزایا

• محدوده دمایی گسترده-20~90 ℃ (DDS-3FT) یا 0~90 ℃ (سایر)، برآورده کردن نیازهای خاک یخ زده و دمای بالا.
• تنش برشی بالا (DDS-3FT)– 10 مگاپاسکال با قابلیت آزمایش خاک یخ زده، یخ، خاک رس سفت یا حتی سنگ نرم.
• سه کشتی مستقل با کنترل دما (TRA-15FT)- سه نقطه دما در یک آزمایش، سه برابر شدن راندمان؛ هر کشتی به طور مستقل کنترل می شود (± 0.1 ℃).
• کنترل حلقه بسته سروو- کنترل دقیق مسیر تنش/کرنش، پشتیبانی از تست های چرخه ای و رئولوژیکی.
• چندین ماژول تست- تحکیم، برش مستقیم، برش حلقوی، رئولوژی در یک سیستم.
• دقت اکتساب بالا- ± 0.1٪ FS، داده های قابل اعتماد.
• قابلیت مقاومت باقیمانده– TRA-15FT مناسب برای تست مقاومت دسته ای باقیمانده.
• رابط اپراتور را پاک کنید– صفحه کلید LCD + غشایی، با نشانگر وضعیت LED (TRA-15FT).

چه چیزی را انتخاب کنید

مدل را بر اساس الزامات تست انتخاب کنید:

توجه: سه مخزن TRA-15FT به طور مستقل با دما کنترل می شوند و دماهای متفاوتی را برای هر نمونه فراهم می کنند – ایده آل برای مطالعات مقایسه ای. برای آزمایش مقاومت باقیمانده، تأیید کنید که نرم افزار دارای یک ماژول برشی رفت و برگشتی است.

جریان فرآیند

مثال:آزمایش برش سریع خاک منجمد (دمای زیر صفر) با استفاده از دستگاه برش مستقیم خاک منجمد تمام اتوماتیک (BTU-DDS-3FT)

• آماده سازی نمونه
  • خاک منجمد دست نخورده را برش دهید یا با استفاده از یک حلقه برش Ø61.8×20 میلی متر، نمونه خاک یخ زده دوباره قالب گیری شده را آماده کنید و آن را در دمای زیر صفر نگه دارید.
  • مقدار آب اولیه، چگالی و دما را اندازه گیری کنید.

• نصب نمونه
  • نمونه را به سرعت در جعبه برشی قرار دهید (از ذوب شدن خودداری کنید)، سنگ متخلخل و صفحه بارگیری را نصب کنید.
  • جعبه برشی را داخل محفظه کنترل شده با دما قرار دهید، میله های بارگذاری معمولی و افقی را به هم وصل کنید.
  • سنسورهای جابجایی و لودسل ها را نصب کنید.

• تنظیم دما
  • دمای مورد نظر (مثلاً 15- درجه سانتیگراد) را در نرم افزار تنظیم کنید، سیستم کنترل دما را راه اندازی کنید و منتظر بمانید تا دمای نمونه تثبیت شود (معمولاً 1 تا 2 ساعت بسته به اندازه).

• استرس معمولی را اعمال کنید
  • تنش معمولی مورد نظر (مثلا 200 کیلو پاسکال) را از طریق سیستم بارگذاری سروو اعمال کنید.
  • جابجایی نرمال را ثبت کنید (تغییر شکل تحکیم خاک یخ زده اندک است) تا زمانی که پایدار شود.

• تنظیم پارامترهای برشی
  • "ماژول برشی سریع" یا "ماژول برشی استاندارد" را انتخاب کنید.
  • نرخ برش را تنظیم کنید (به عنوان مثال، 1 میلی متر در دقیقه - خاک یخ زده اغلب با سرعت نسبتاً بالاتری بریده می شود).
  • حد جابجایی برشی را تنظیم کنید (مثلاً 6 میلی متر).
  • حالت کنترل را انتخاب کنید: کنترل کرنش (متداول) یا کنترل تنش.

• برش زدن را شروع کنید
  • موتور سروو افقی را برای حرکت جعبه برشی راه اندازی کنید.
  • نرم افزار نیروی برشی افقی، جابجایی افقی، جابجایی نرمال، دما و زمان را در زمان واقعی ثبت می کند.
  • منحنی تنش برشی-جابجایی را رسم کنید.

• شرط توقف
  • هنگامی که به جابجایی از پیش تعیین شده رسید یا پس از یک افت واضح تنش اوج، به طور خودکار متوقف می شود.

• جداسازی و تمیز کردن
  • کنترل دما را متوقف کنید، اجازه دهید دما نزدیک به محیط بازگردد، نیروی عادی را تخلیه کنید و نمونه را بردارید.
  • جعبه برشی را تمیز کنید و مراقب تراکم آن باشید.

• پردازش داده ها
  • نرم افزار حداکثر تنش برشی (یا تنش برشی پسماند) را محاسبه می کند.
  • برای آزمایش‌ها در تنش‌های نرمال مختلف، پوشش Mohr-Coulomb را رسم کنید تا چسبندگی خاک منجمد c و زاویه اصطکاک φ را بدست آورید.
  • ایجاد گزارش تست

برای TRA-15FT (سه واحد):

• سه نمونه را می توان به طور همزمان نصب کرد، هر ظرف به طور مستقل روی دمای متفاوتی تنظیم می شود (به عنوان مثال، -5 ℃، 0 ℃، +5 ℃).
• نرم افزار می تواند شروع برش را برای هر جعبه برشی به طور مستقل (یا به طور همزمان) کنترل کند.
• پس از آزمایش، به طور خودکار مقایسه ای از پارامترهای قدرت در سه دما ایجاد کنید.
• ایده آل برای مطالعه اثر دما بر مقاومت باقیمانده.

خلاصه:این سری دستگاه های برشی مستقیم با دمای کنترل شده تک واحدی و سه واحدی را ارائه می دهد که محدوده دمایی 0~90 ℃ و -20 تا 90 ℃ را پوشش می دهد. DDS-1FT یک سیستم برشی مستقیم با دمای کنترل شده است. DDS-3FT برای خاک منجمد با قابلیت تنش برشی بالا 10 مگاپاسکال تخصصی است. TRA-15FT یک سیستم کنترل دما مستقل سه واحدی است که برای تست مقاومت باقیمانده کارآمد و مطالعات مقایسه ای چند دما مناسب است. انتخاب باید بر اساس محدوده دمایی مورد نیاز، نیاز به نیروی برشی بالا، توان عملیاتی نمونه و الزامات تست مقاومت پسماند باشد.
