دستگاه برش مستقیم باقیمانده اتوماتیک

توضیحات محصول

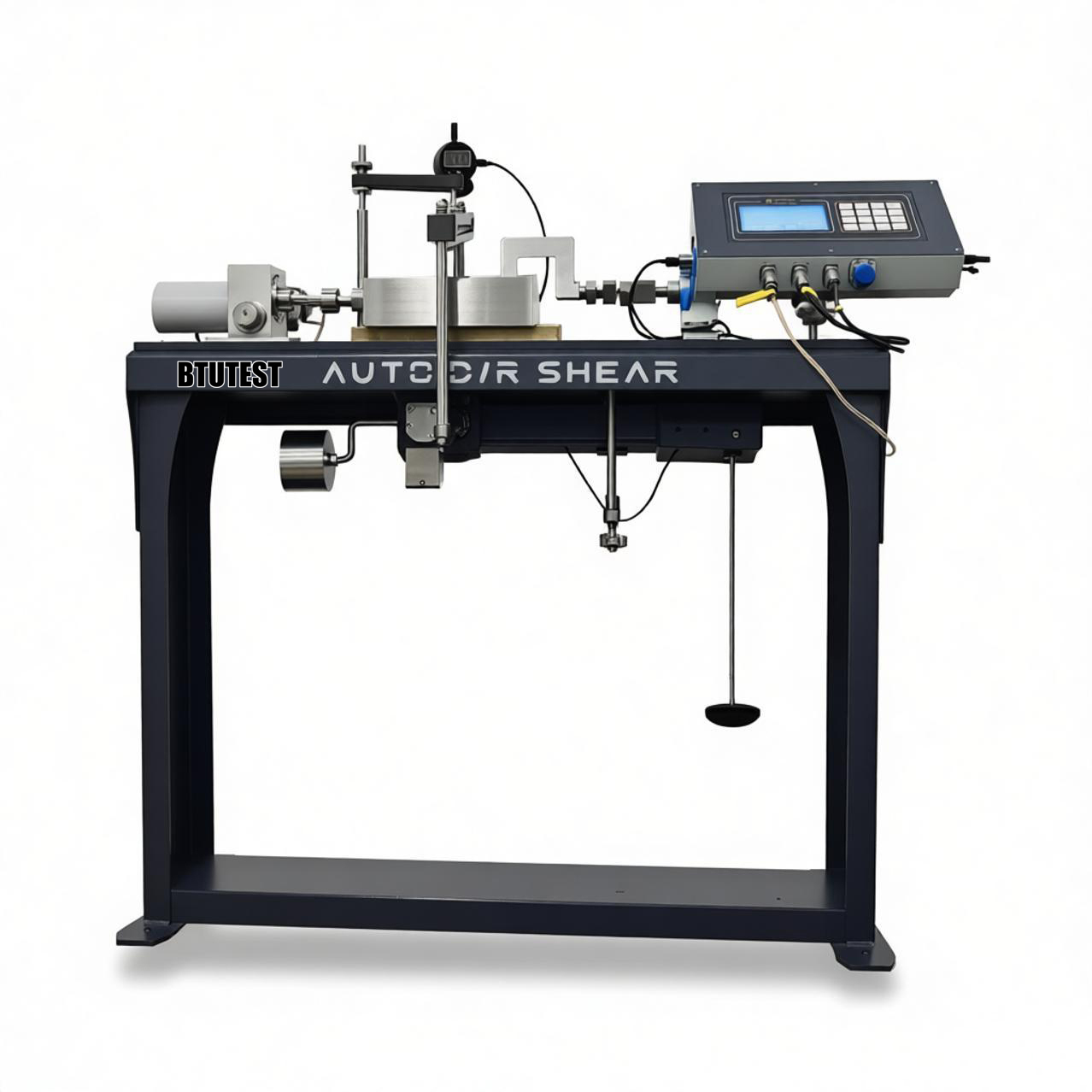

دستگاه تراش مستقیم کامل اتوماتیکBTU-DDS-10 / DDS-5 / DDS-5F / DDS-10F

توضیحات

این سری شامل:دستگاه های برش مستقیم قطره ای کاملا اتوماتیکاستفاده از یک سیستم درایو کنترل شده توسط میکروپروسسر و ورودی دستورات صفحه کلید. مزایای شامل توانایی توقف و تنظیم مجدد سرعت آزمایش، کنترل کامپیوتر از طریق رابط USB 3.0،سرعت و توابع قابل برنامه ریزی توسط اپراتور، و یک سیستم کنترل خود. بازگشت سریع به عملکرد موقعیت اولیه یک راه آسان برای تنظیم مجدد جعبه برش هنگام شروع یک آزمایش جدید یا ادامه یک آزمایش برش باقیمانده را فراهم می کند.

مدل ها شامل:

• BTU-دي اس 10: دستگاه برش مستقیم استاندارد بریتانیا (بارگیری اهرم)
• BTU-دي اس 5: دستگاه برش مستقیم استاندارد آمریکا (بارگیری اهرم)
• BTU-دي اس-5 اف: دستگاه تراش مستقیم قطره ای کاملا اتوماتیک (5 kN)
• BTU-دي اس 10 اف: دستگاه تراش مستقیم کامل خودکار (5 kN؟ جدول 5 kN را نشان می دهد، اما مدل 10 kN را پیشنهاد می کند

توابع اصلی:

• تثبیت استاندارد، برش استاندارد، برش سریع، برش چرخه ای، برش مستقیم رئولوژیکی
• ماژول آزمون اصطکاک رابط و ماژول کنترل دمای اختیاری

استانداردهای آزمایش (بین المللی)

• استاندارد بریتانیا (BTU-DDS-10): مطابق باBS 1377
• استاندارد آمریکا (BTU-DDS-5): مطابق باASTM D3080
• مدل های باقیمانده کاملا اتوماتیک (DDS-5F / 10F): می تواند هر دو استاندارد انگلیسی و آمریکایی و همچنین استانداردهای تست مقاومت باقیمانده مانندASTM D7608,ASTM D6467(با تولید کننده تایید کنید).

سایر استانداردهای مربوطه:

• ISO 17892-10(بررسی برش مستقیم)
• AASHTO T-236
• EN 1997-2(یوروکد 7)

مشخصات

توجه: اگر چه نام مدل BTU-DDS-10F شامل ?? 10F است، جدول هنوز هم نیروی عادی و نیروی برش افقی را به عنوان 5 kN فهرست می کند این ممکن است یک خطای تایپی باشد.با تولید کننده برای مشخصات واقعی بررسی کنید.

جزئیات

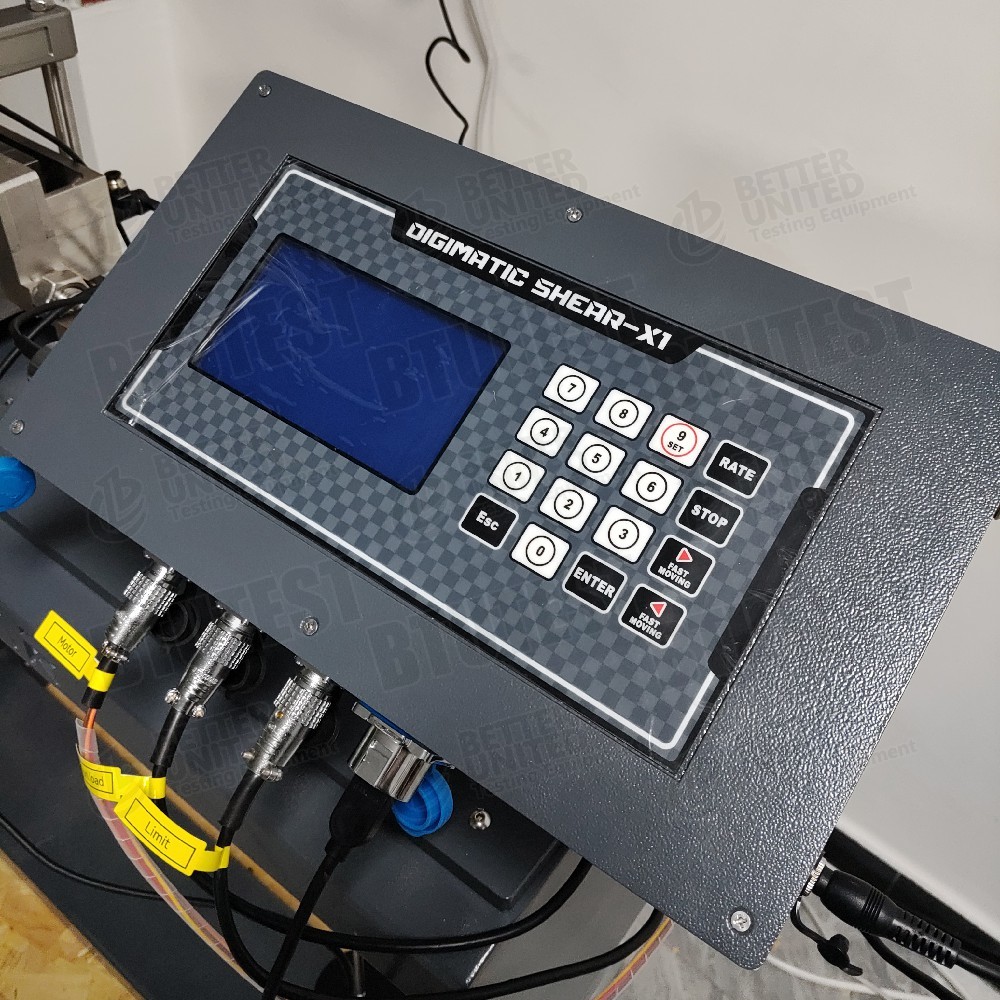

• سیستم کنترل میکروپروسسرسرعت تست قابل برنامه ریزی، توقف، تنظیم مجدد؛ ارتباط USB 3.0 با کامپیوتر.
• بازگشت سریع به موقعیت اولیه- به طور خودکار جعبه برش را پس از یک آزمایش یا در طول برش باقی مانده به موقعیت اولیه خود باز می گرداند و راحتی را بهبود می بخشد.
• سازگاری دو استاندارداستاندارد بریتانیا (DDS-10) از نمونه های مربع (60 × 60 یا 100 × 100 میلی متر) استفاده می کند. استاندارد آمریکا (DDS-5) از نمونه های گرد (Φ61.8 × 20 میلی متر) استفاده می کند.
• مدل های باقیمانده کاملا اتوماتیک (DDS-5F/10F)- بارگذاری با حلقه بسته سرو، برش خودکار متناوب برای آزمایش مقاومت باقیمانده
• بارگذاری اهرم (DDS-10/5)بارگذاری وزن سنتی، ساده و قابل اعتماد، اما نیاز به تغییر وزن دستی دارد.
• محدوده وسیعی از سرعت برش0.000019.99999 میلی متر/ دقیقه، پوشش آهسته به برش سریع.
• جابجایی قشر بزرگتا 25 میلی متر، بسیار بزرگتر از برش مستقیم معمولی (6-8 میلی متر) ، مناسب برای آزمایش مقاومت باقیمانده که نیاز به جابجایی بزرگ دارد.
• ماژول های اختیاری- اصطکاک رابط (ساخت خاک، ژئوسنتز) و کنترل دما (مجموعه باید تایید شود).
• ماژول های نرم افزاری- تثبیت استاندارد، برش استاندارد، برش سریع، برش چرخه ای، برش مستقیم رئولوژیک و غیره

درخواست

• آزمایش مقاومت باقیمانده- تعیین مقاومت برش باقیمانده (cr، φr) خاک های منطقه ی لغزش، شکاف، و غیره، تحت جابجایی بزرگ.
• آزمایشات مستقیم برش معمولی️ برش سریع، برش متراکم، برش آهسته برای به دست آوردن حداکثر قدرت
• برش چرخه ای- شبیه سازی تخریب قدرت تحت زلزله یا بار موج.
• برش مستقیم رئولوژیکیمطالعه رفتار درازمدت خزیدن خاک
• اصطکاک رابطبا ماژول اختیاری، زاویه های اصطکاک متقابل خاک- بتن، ژوممبران خاک و غیره را آزمایش کنید.
• آزمایش های کنترل شده دماییبا استفاده از ماژول دمایی اختیاری، اثرات دمایی بر مقاومت برش را مطالعه کنید.
• انطباق با استانداردهای بین المللیبا BS 1377 و ASTM D3080 مطابقت دارد، مناسب برای پروژه های داخلی و بین المللی است.

مزایا

• انطباق چند استانداردمدل های استاندارد انگلیسی و آمریکایی اختصاص داده شده، به علاوه مدل های باقیمانده کاملا خودکار عمومی.
• جابجایی برش بزرگ (25 میلی متر)برای آزمایش مقاومت باقیمانده بهتر از برش مستقیم معمولی (6-8 میلی متر) مناسب است.
• دستگاه های کنترل و کنترل (F)✓ تراش خودکار بدون مداخله دستی، کنترل دقیق مسیر فشار / فشار.
• محدوده وسیعی از سرعت برش0.000019.99999 mm/min بدون گام، از خزیدن به برش سریع.
• رابط USB 3.0انتقال اطلاعات با سرعت بالا، قابلیت کنترل از راه دور
• تابع بازگشت سریعبهبود بهره وری، به ویژه برای برش باقی مانده چند مرحله ای.
• نرم افزار ماژولار✓ ماژول های تثبیت، برش، چرخه ای و رئولوژیکی می توانند در صورت لزوم ترکیب شوند.
• قابلیت گسترشماژول های کنترل گرما و اصطکاک رابط اختیاری

چه چیزی را انتخاب کنیم؟

مدل را بر اساس الزامات آزمایش انتخاب کنید:

توجه: تفاوت اصلی بین DDS-5F و DDS-10F ممکن است اندازه نمونه باشد (DDS-5F برای نمونه های گرد آمریکایی، DDS-10F برای نمونه های مربع بریتانیا).اما جدول روشن نیست .

جریان فرآیند

مثال:آزمایش مقاومت باقیمانده بر روی گل اشباع شده (شکن متقابل) با استفاده از دستگاه برش مستقیم باقیمانده کاملا خودکار (BTU- DDS-5F)

• آماده سازی نمونه
  • نمونه های خاکستری را با استفاده از حلقه برش Φ61.8 × 20 میلی متر قطع کنید؛ اشباع کنید.
  • مقدار اولیه آب و تراکم آن را اندازه گیری کنید.

• نصب نمونه

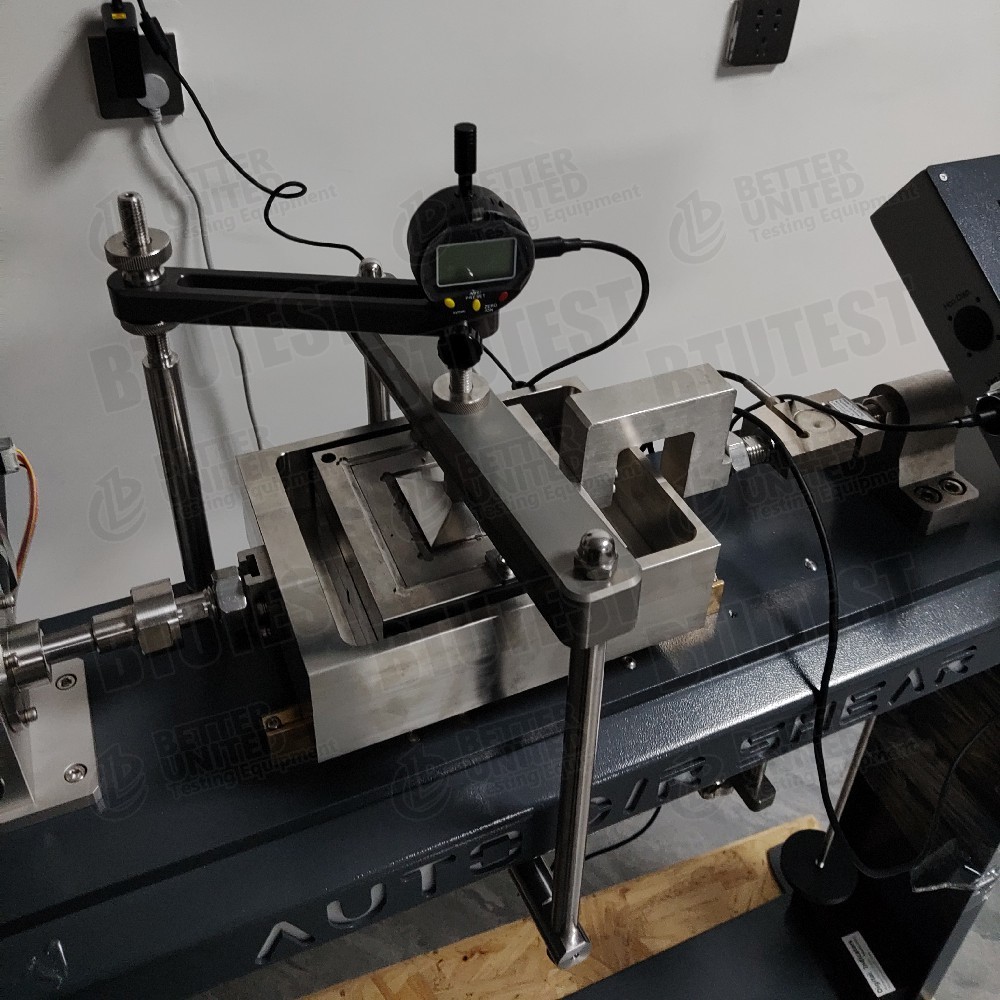

  • نمونه را در جعبه پایین برش قرار دهید، جعبه بالا، سنگ های متخلخل و صفحه بارگیری را نصب کنید.
  • جعبه برش را در قاب بارگذاری برش مستقیم قرار دهید، میله های بارگذاری طبیعی و افقی را متصل کنید.
  • سنسورهای جابجایی (افقی و عمودی) نصب شود.

• فشار نرمال را اعمال کنید
  • فشار نرمال هدف (به عنوان مثال 100 kPa) از طریق سیستم servo-closed-loop اعمال شود.
  • جابجایی عادی را تا زمانی که تثبیت پایدار شود (شرایط تخلیه شده) ثبت کنید.

• پارامترهای برش را تنظیم کنید
  • انتخاب کنید: "ماژول برش باقیمانده" یا "ماژول برش متقابل".
  • سرعت برش را تنظیم کنید (به عنوان مثال 0.5 mm/min).
  • محدودیت جابجایی برش را به جلو تنظیم کنید (به عنوان مثال، 10 میلی متر).
  • محدودیت جابجایی برش معکوس (به عنوان مثال 10 میلی متر) و تعداد چرخه ها (به عنوان مثال 5) را تنظیم کنید.
  • حالت کنترل را انتخاب کنید: کنترل کشش (معمولی).

• شروع برش متقابل
  • سیستم سرو افقی جعبه برش را به جلو می راند؛ پس از رسیدن به حد جلو، به طور خودکار عقب می رود.
  • نرم افزار نیروی برش، جابجایی و زمان هر نیمه چرخه را در زمان واقعی ثبت می کند.
  • منحنی فشار-تغییر برش نقشه (دو چرخه چندگانه)

• حالت توقف
  • به طور خودکار متوقف می شود زمانی که تعداد پیش تعیین شده چرخه ها به پایان برسد یا فشار برش پایدار شود (قوه باقیمانده به دست می آید).

• جدا کردن و تمیز کردن
  • نیروی عادی رو خرج کن، نمونه رو بردار، جعبه برش رو تمیز کن.

• پردازش اطلاعات
  • نرم افزار به طور خودکار حداکثر فشار برش (سیکل اول) و فشار برش پایدار (باقی) را برای هر نیمه چرخه شناسایی می کند.
  • برای آزمایشات با فشارهای نرمال مختلف، پوشش مقاومت باقیمانده را برای محاسبه cr و φr نمودار کنید.
  • گزارش تست رو تولید کن

برای مدل های بارگذاری اهرم (DDS-10/5): فشار عادی به صورت دستی با استفاده از وزنه اعمال می شود؛ در هنگام تراشیدن، ضبط دستی یا یک ثبت کننده داده خارجی مورد نیاز است.

خلاصه:این سری ارائه می دهد استاندارد بریتانیا (نمونه مربع) ، استاندارد آمریکایی (نمونه گرد) دستگاه های برش مستقیم بارگیری اهرم،و همچنین دستگاه های برش مستقیم بازمانده با حلقه بسته کاملا اتوماتیک (5F/10F)مدل های کاملا اتوماتیک از برش متناوب بزرگ برای آزمایش مقاومت باقی مانده پشتیبانی می کنند.تمام مدل ها را می توان به صورت اختیاری با ماژول های کنترل اصطکاک و دمای رابط مجهز کرد، و دارای ماژول های آزمایشی نرم افزاری غنی است. انتخاب باید بر اساس شکل نمونه، انطباق با استانداردهای خاص، نیاز به آزمایش تراش باقیمانده کاملا خودکار،و اینکه آیا نیروی برش بالاتر (10 kN) مورد نیاز است.
