دستگاه برش مستقیم چهار واحدی

توضیحات محصول

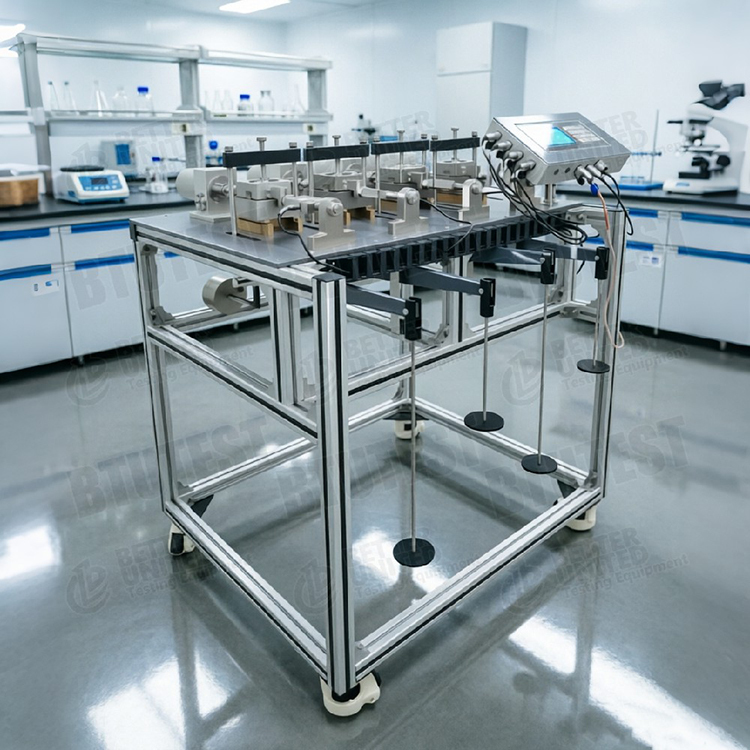

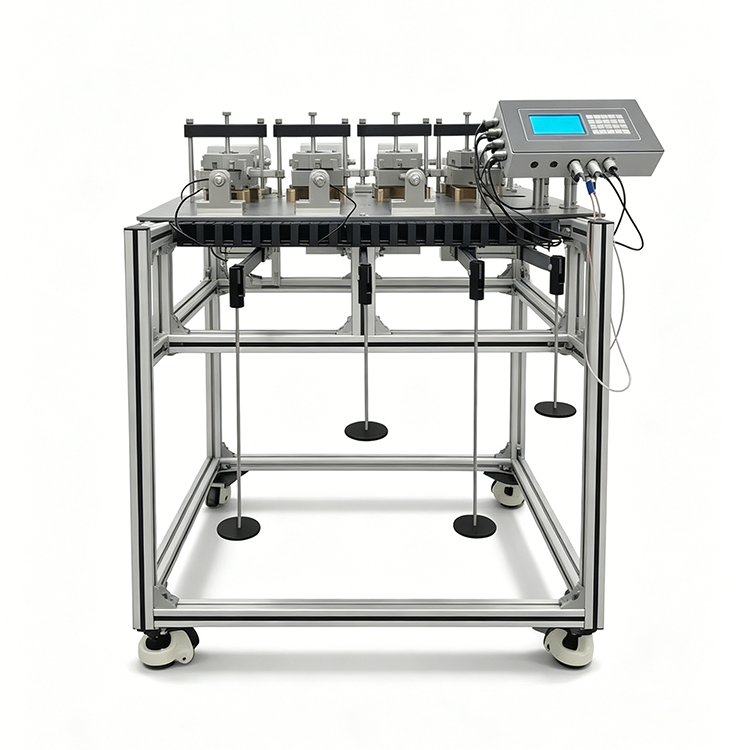

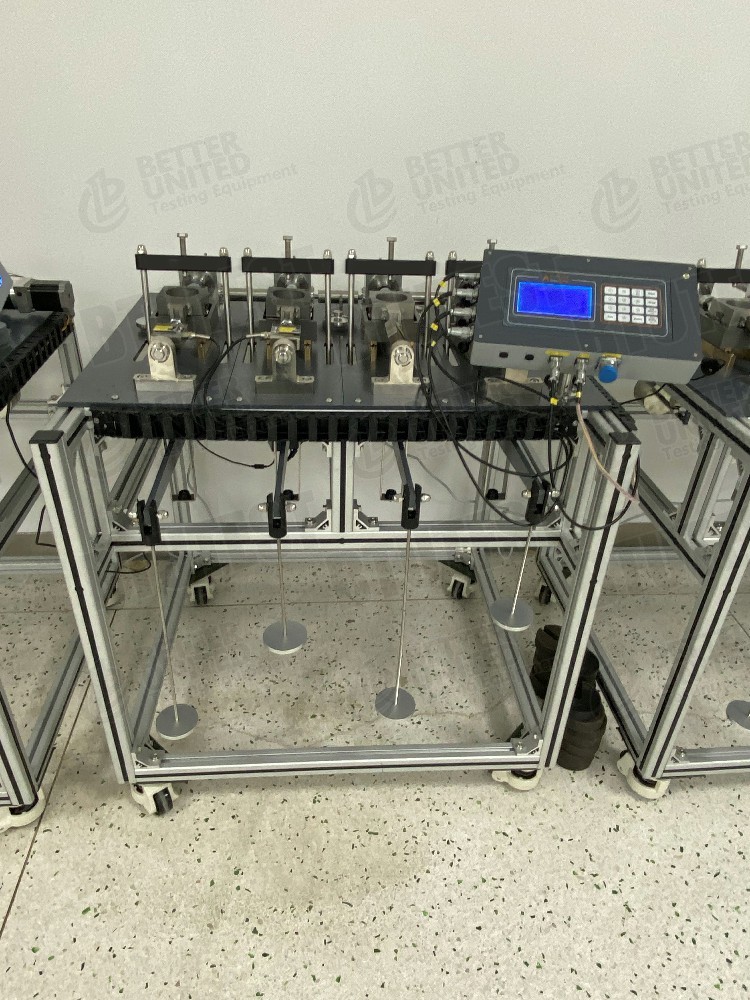

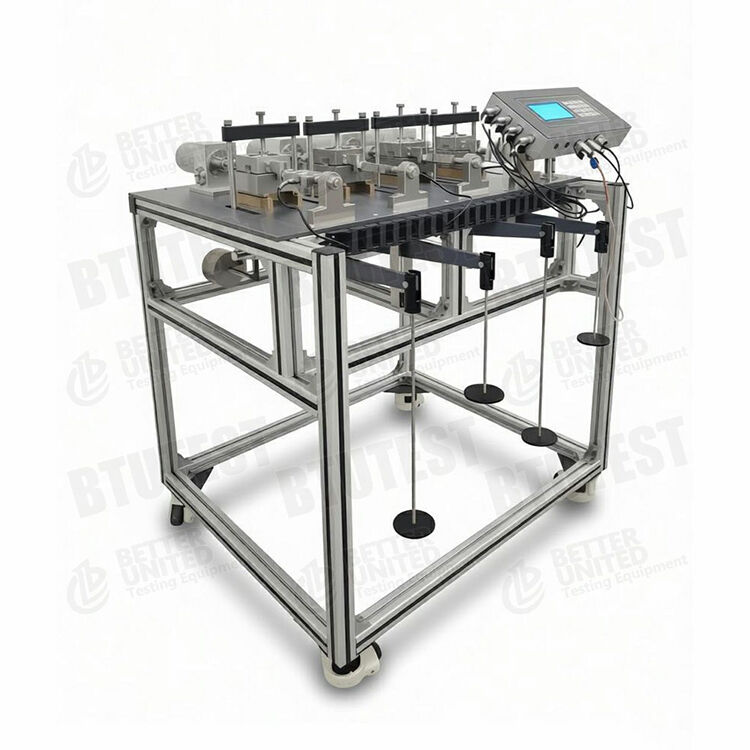

دستگاه برش مستقیم چهار واحدی

مدل ها:BTU-DDS-4 /BTU-DDS-4A /BTU-DDS-4Q

توضیحات

این مجموعه شاملدستگاه های برش مستقیم چهار واحدیبرای تعیین پارامترهای مقاومت برشی (زاویه اصطکاک داخلی φ و انسجام c) خاک استفاده می شود. سه مدل موجود است:



·BTU-DDS-4: دستگاه برش مستقیم چهار واحدی اصلی (ضبط دستی یا خواندن کنتور خارجی).

·BTU-DDS-4A: دستگاه برشی مستقیم جمع‌آوری داده‌های خودکار چهار واحدی، مجهز به دیتالاگر و نرم‌افزار ویندوز برای جمع‌آوری و پردازش خودکار داده‌ها.

·BTU-DDS-4Q: دستگاه برش مستقیم اتوماتیک چهار واحدی با بارگذاری پنوماتیک (جایگزین بارگذاری اهرمی) و کنترل پیشرفته.



ویژگی های مشترک:

· اندازه نمونه: Φ61.8 mm × H20 mm (حلقه برش استاندارد).

· سرعت برشی: 0.00001 – 6 میلی متر در دقیقه، تنظیم بدون پله.

· حداکثر جابجایی برشی: 8 میلی متر.

· چهار لودسل برای اندازه گیری نیروی برشی افقی.

· تفاوت های اصلی بین مدل ها در روش بارگذاری، روش کنترل و قابلیت جمع آوری داده ها است.

استانداردهای آزمون (بین المللی)

·ASTM D3080(روش آزمون استاندارد برای آزمایش برش مستقیم خاک)

·ISO 17892-10(آزمایش ژئوتکنیک – آزمایش برش مستقیم)

·BS 1377-7(استاندارد بریتانیا – آزمایش برش مستقیم)

·JGS 0561(روش آزمایش برش مستقیم ژاپنی)

·GB/T چینی 50123-2019(استاندارد روش های آزمایش خاک)



هر سه مدل می توانند الزامات اساسی برای نرخ برش، اندازه نمونه و محدوده تنش نرمال مشخص شده در استانداردهای فوق را برآورده کنند.

مشخصات

پارامتر	BTU-DDS-4	BTU-DDS-4A	BTU-DDS-4Q
نام ابزار	دستگاه برش مستقیم چهار واحدی	دستگاه برش مستقیم اکتساب اتوماتیک چهار واحدی	دستگاه برش مستقیم اتوماتیک چهار واحدی
اندازه نمونه (میلی متر)	Φ61.8×H20	Φ61.8×H20	Φ61.8×H20
سرعت برشی (mm/min)	0.00001 - 6 (بدون پله)	0.00001 - 6 (بدون پله)	0.00001 - 6
روش بارگذاری	بارگیری اهرم (نسبت اهرم 12:1)	بارگذاری اهرمی (12:1)	بارگذاری پنوماتیک
روش کنترل	صفحه کلید غشایی 16 کلید + LCD 240×128	صفحه کلید غشایی 16 کلید + LCD 240×128	صفحه کلید غشایی 16 کلید + LCD 240×128
حداکثر جابجایی برشی	8 میلی متر	8 میلی متر	8 میلی متر
فشار تحکیم (کیلو پاسکال)	0-50-100-200-300-400 (وزن های گام به گام)	0-50-100-200-300-400 (وزن های گام به گام)	25-400 (به طور مداوم از طریق فشار هوا قابل تنظیم است)
حسگرها	4 لودسل	4 لودسل	4 لودسل
اکتساب داده	هیچ (خواندن دستی)	دیتا لاگر + نرم افزار اکتساب/پردازش ویندوز	دریافت خودکار + نرم افزار



توجه: DDS-4A و DDS-4Q هر دو دارای اکتساب خودکار داده هستند. تفاوت اصلی روش بارگذاری است. DDS-4 دستی / نیمه اتوماتیک است (بدون نرم افزار).

جزئیات

·ساختار چهار واحدی- چهار جعبه برشی را می توان به طور همزمان آزمایش کرد. هر جعبه برشی به طور مستقل نیروی برشی افقی را از طریق سلول بار خود اندازه گیری می کند.

·سرعت برشی– 0.00001-6 mm/min به طور پیوسته قابل تنظیم، پوشش برش آهسته (0.02-0.05 mm/min) تا برش سریع (0.8-1.2 mm/min) و همچنین برای برش چرخه ای مناسب است.

·سلول های بارگذاری- حلقه های اثبات سنتی را جایگزین کنید. خروجی مستقیم الکتریکی را با دقت بالا (± 0.1% FS) فراهم می کند، که جمع آوری خودکار داده ها را تسهیل می کند.

·حداکثر جابجایی برشی 8 میلی متر- الزامات آزمایش برش مستقیم معمولی را برآورده می کند (معمولاً تا 6 میلی متر یا 10٪ قطر).

·فشار تحکیم–

o DDS-4 / 4A: بارگذاری اهرمی (12:1) با مراحل فشار ثابت (0، 50، 100، 200، 300، 400 کیلو پاسکال) با استفاده از وزنه.

o DDS-4Q: بارگذاری پنوماتیک، قابل تنظیم مداوم از 25 تا 400 کیلو پاسکال، بدون نیاز به تغییر وزن. اجازه می دهد تا هر مقدار فشار متوسط.

·روش کنترل– همه مدل ها از صفحه کلید غشایی + LCD غیر لمسی (240×128) برای تنظیم نرخ برش، شروع/توقف و غیره استفاده می کنند.

·اکتساب داده (فقط DDS-4A / 4Q)–

o دیتالاگر خارجی متصل به 4 لودسل.

o نرم‌افزار Windows (نرم‌افزار اکتساب و پردازش BTU) منحنی‌های جابجایی نیروی برشی را در زمان واقعی نمایش می‌دهد، داده‌ها را به‌طور خودکار ذخیره می‌کند و به اکسل صادر می‌کند.

o ماژول پس از پردازش: پوشش مقاومت را از تنش های برشی اوج در تنش های نرمال مختلف ترسیم می کند و c و φ را محاسبه می کند.

برنامه

· آزمایشات ژئوتکنیکی معمول: تعیین مقاومت برشی خاکهای چسبنده، سیلت، ماسه و غیره.

· تجزیه و تحلیل پایداری شیب: پارامترهای c و φ را فراهم می کند.

· ارزیابی ظرفیت باربری: پارامترهای مقاومت را برای طراحی فونداسیون کم عمق و عمیق ارائه می دهد.

· مهندسی پر: کنترل کیفی مواد پرکننده.

· آزمایشگاه های آموزشی: دروس آزمایشگاه مکانیک خاک دانشگاه.

· کاربردهای تحقیقاتی: آزمایش های برشی چرخه ای (تخریب مقاومت تحت بارگذاری چرخه ای). مدل بارگذاری پنوماتیکی (DDS-4Q) به تنش معمولی متغیر پیوسته اجازه می‌دهد تا اعماق مختلف را شبیه‌سازی کند.

مزایا

·پیکربندی چهار واحدی- چهار تنش نرمال مختلف به طور همزمان آزمایش شده اند. چهار برابر راندمان دستگاه تک واحدی

·محدوده سرعت برشی گسترده بدون پله- مطابق با استانداردهای مختلف آزمایش (برش آهسته، برش سریع، برش چرخه ای).

·سلول های بارگذاری- دقت بالا (0.1٪ FS)، به مراتب بهتر از حلقه های اثبات سنتی (معمولا 1٪ FS).

·بارگیری اهرمی (DDS-4/4A)- ساده، قابل اعتماد، بدون نیاز به برق، کم هزینه.

·بارگذاری پنوماتیک (DDS-4Q)- تنش معمولی با قابلیت تنظیم مداوم، بدون تغییر وزن، شبیه سازی مسیرهای فشار دلخواه، اتوماسیون بالاتر.

·دریافت و پردازش خودکار (4A/4Q)– خطای انسانی را کاهش می دهد، c و φ را به طور خودکار محاسبه می کند، گزارش تولید می کند، در زمان صرفه جویی می کند.

·قاب سبک– ساخت پروفیل آلومینیومی (از سند قبلی)، مقاوم در برابر خوردگی، با چرخ.

·صفحه نمایش غیر لمسی– مناسب برای محیط آزمایشگاهی (مقاوم در برابر خاک و آب، قابل استفاده با دستکش).

چه چیزی را انتخاب کنید

مدل را با توجه به نیازهای آزمایش انتخاب کنید:



مورد نیاز	مدل پیشنهادی	دلیل
بودجه محدود، فقط آموزش نمایشی یا چند تست، خواندن دستی قابل قبول است	BTU‑DDS‑4	مدل پایه، بدون خرید خودکار، کمترین هزینه
تحقیق معمول یا کنترل کیفیت، نیاز به جمع آوری و پردازش خودکار داده ها دارد	BTU-DDS-4A	بارگیری اهرم + دستیابی خودکار، عملکرد خوب هزینه
نیاز به تنش معمولی متغیر پیوسته (مانند قدرت در فشارهای مختلف)	BTU‑DDS‑4Q	بارگذاری پنوماتیک، فشار قابل تنظیم مداوم، بدون وزنه
آزمایش برش چرخه ای	DDS-4A یا 4Q	به نرم افزاری نیاز دارد که از حالت برشی چرخه ای پشتیبانی کند (نسخه نرم افزار را بررسی کنید)
می خواهید کنترل وزن را به طور کامل حذف کنید، اتوماسیون بالاتر	DDS-4Q	بارگذاری پنوماتیک با کنترل فشار قابل برنامه ریزی
فقط برش سریع/آهسته معمولی، مراحل فشار ثابت کافی است	DDS-4A	بارگذاری اهرمی هزینه کمتری دارد و هنوز هم دستیابی خودکار را فراهم می کند



توجه: اگرچه DDS-4 می‌تواند بعداً با دیتالاگر ارتقا یابد، معمولاً خرید مستقیم DDS-4A یا 4Q مقرون به صرفه‌تر است.

جریان فرآیند

مثال با استفاده ازBTU-DDS-4A(بارگیری اهرم + دستیابی خودکار):



1.آماده سازی نمونه

o خاک دست نخورده را با استفاده از حلقه های برش 20×61.8 میلی متر برش دهید یا نمونه های قالب گیری مجدد را آماده کنید. حداقل 4 نمونه (برای 4 سطح تنش معمولی، به عنوان مثال 50، 100، 200، 400 کیلو پاسکال) آماده کنید.

o در صورت نیاز اشباع (خیساندن) یا حفظ محتوای آب طبیعی.



2.نصب نمونه

o حلقه همراه با نمونه را در جعبه برشی پایینی قرار داده و با جعبه بالایی تراز کنید.

o نصب سنگ متخلخل و پیستون بارگیری.

o مجموعه بارگیری اهرم را در موقعیت قرار دهید و وزنه ها را بر اساس تنش معمولی هدف اعمال کنید (نسبت اهرم 12:1؛ محاسبه جرم مورد نیاز).



3.پارامترها را تنظیم کنید

o از صفحه LCD و صفحه کلید برای تنظیم نرخ برش استفاده کنید (به عنوان مثال 0.8 میلی متر در دقیقه برای برش سریع).

o حد جابجایی برشی را تنظیم کنید (مثلاً 6 میلی متر).

o در نرم افزار اکتساب، شناسه نمونه ورودی، تنش معمولی، نرخ برش و غیره.



4.برش زدن را شروع کنید

o موتور را راه اندازی کنید تا جعبه برشی به صورت افقی حرکت کند.

o لودسل ها به طور مداوم نیروی برشی را اندازه گیری می کنند. سنسور جابجایی جابجایی را ثبت می کند.

o نرم افزار منحنی های تنش برشی و جابجایی زمان واقعی را برای هر چهار کانال نمایش می دهد.



5.شرط توقف

o هنگامی که به جابجایی برشی از پیش تعیین شده (مثلاً 6 میلی متر) رسید یا تنش برشی به طور قابل توجهی پس از پیک کاهش یافت، موتور به طور خودکار متوقف می شود (نرم افزار می تواند شرایط توقف را تنظیم کند).



6.تکرار کنید یا ادامه دهید

o وزنه ها را بردارید، نمونه ها را بیرون بیاورید، جعبه های برشی را تمیز کنید.

o چهار واحد به طور همزمان اجرا می شوند - چهار تست استرس نرمال مختلف به صورت موازی انجام می شوند (با فرض کنترل مستقل، معمولاً همه در یک زمان اجرا می شوند).



7.پردازش داده ها

o نرم افزار به طور خودکار حداکثر تنش برشی را برای هر نمونه ثبت می کند.

o چهار تنش معمولی (σ) و اوج برشی متناظر را وارد کنید.

o نرم افزار به طور خودکار نقاط پراکنده τ‑σ را ترسیم می کند، با یک خط مستقیم منطبق می شود، انسجام c (برق) و زاویه اصطکاک داخلی φ (شیب) را محاسبه می کند.

o یک گزارش تست (شامل منحنی ها، مقادیر c، φ) تولید می کند و می تواند به اکسل صادر کند.



8.نظافت و نگهداری

o جعبه های برشی، لودسل ها، سنگ های متخلخل را تمیز کنید.

o اجزای اهرم و درایو را بررسی کنید. وزنه ها را در صورت عدم استفاده طولانی مدت تخلیه کنید.



برایDDS-4Q(بارگذاری پنوماتیک):

· بدون نیاز به اضافه کردن دستی وزنه. فشار نرمال مورد نظر را از طریق یک تنظیم کننده فشار تنظیم کنید (مثلاً هر مقداری مانند 30، 60، 120، 240 کیلو پاسکال و غیره).

· مرحله "اعمال وزن" با "تنظیم فشار هوا و تثبیت" جایگزین می شود.

· تمام مراحل دیگر مانند DDS-4A است.



خلاصه:سری BTU‑DDS‑4/4A/4Q یک خط تولید کامل از عملیات دستی اولیه تا بارگیری پنوماتیک کاملاً اتوماتیک را ارائه می‌دهد. DDS-4 برای برنامه های با بودجه محدود مناسب است، DDS-4A بهترین نسبت هزینه-عملکرد را با اکتساب خودکار ارائه می دهد، و DDS-4Q برای تحقیقات پیشرفته که نیاز به استرس نرمال متغیر پیوسته دارند ایده آل است. کاربران باید مدل مناسب را بر اساس فرکانس تست، الزامات اتوماسیون و روش بارگذاری معمولی ترجیحی انتخاب کنند.
