سیستم سه محوری خاک سنگ اتوماتیک

توضیحات محصول

مدلBTU-TTS-20 دستگاه سه محوره تمام اتوماتیک

توضیحات

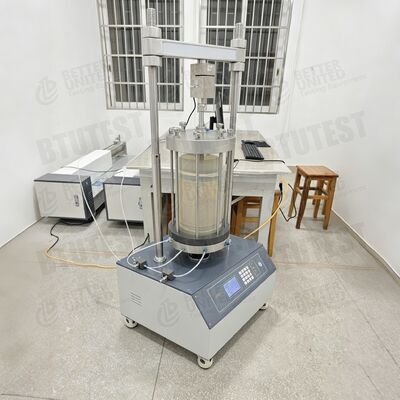

این تجهیزات یکسیستم تست سه محوری سنگ/خاک کاملا اتوماتیک، مدلBTU-TTS-20طراحی شده برای نمونه های با اندازه بزرگ (Ø200 میلی متر × H400 میلی متر).
اجزا و ویژگی های اصلی:

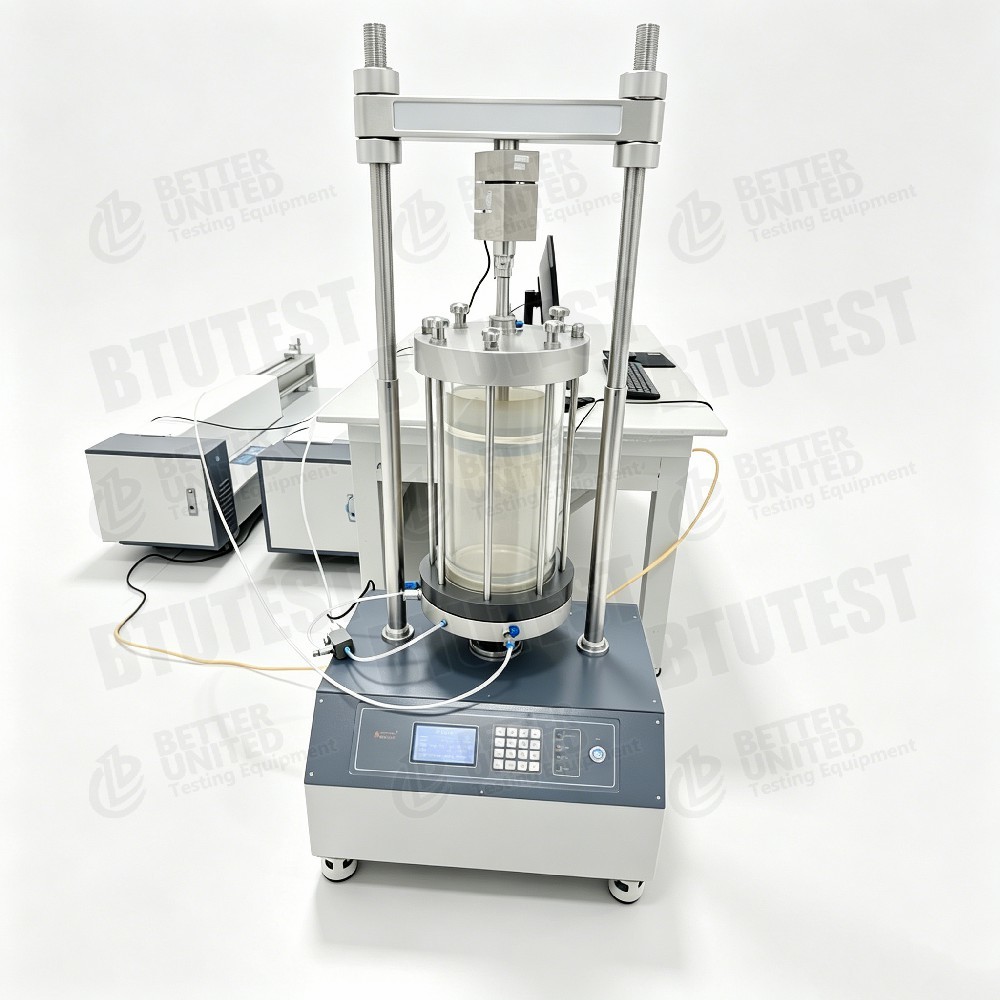

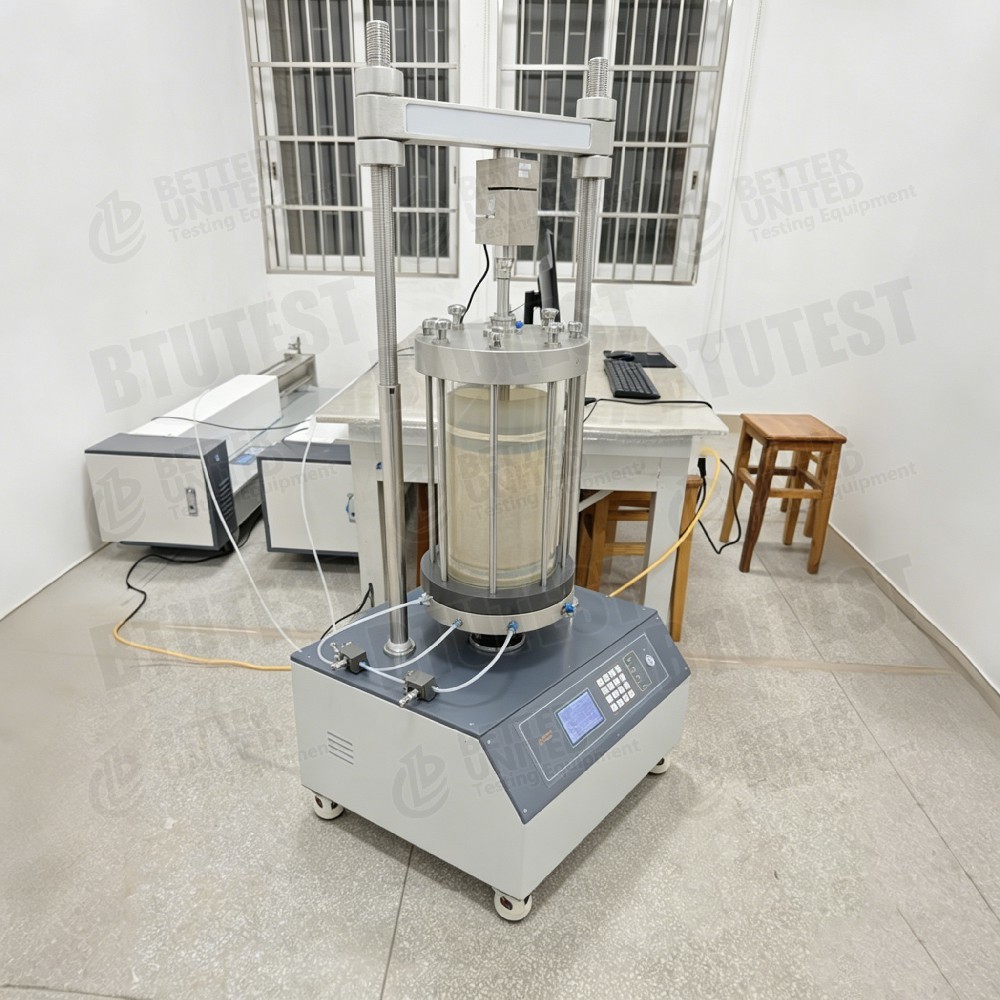

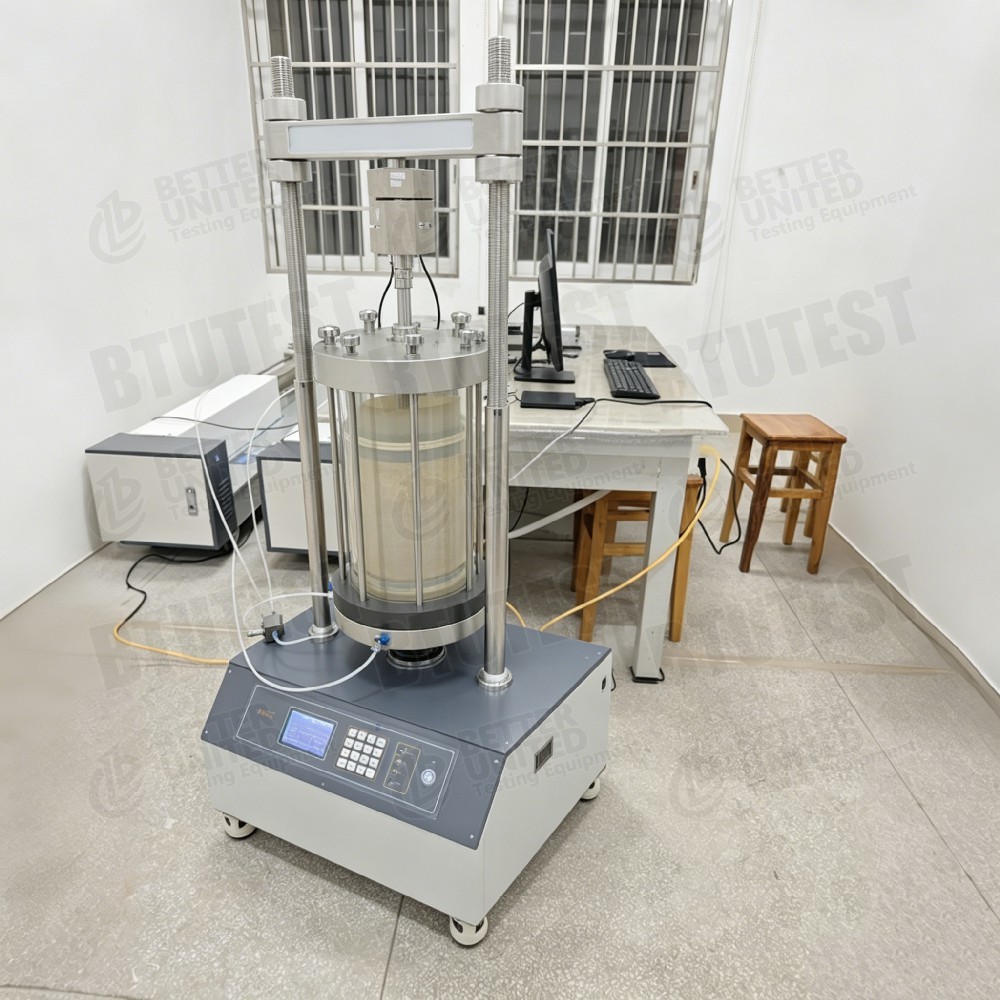

• قاب بار دو ستونه– پیچ محرک سروو موتور، حداکثر نیروی محوری 200 کیلو نیوتن، نرخ بارگذاری 0.00001 ~ 9.99999 میلی متر در دقیقه (تنظیم بدون پله). این قاب دارای یک واحد جمع آوری داده 4 کانالی، صفحه کلید غشایی 16 کلیدی و نشانگرهای وضعیت LED است.
• سلول سه محوری– حداکثر فشار کاری 3 مگاپاسکال، دیواره جانبی شیشه آلی شفاف، اندازه نمونه Ø200×400 میلی متر.

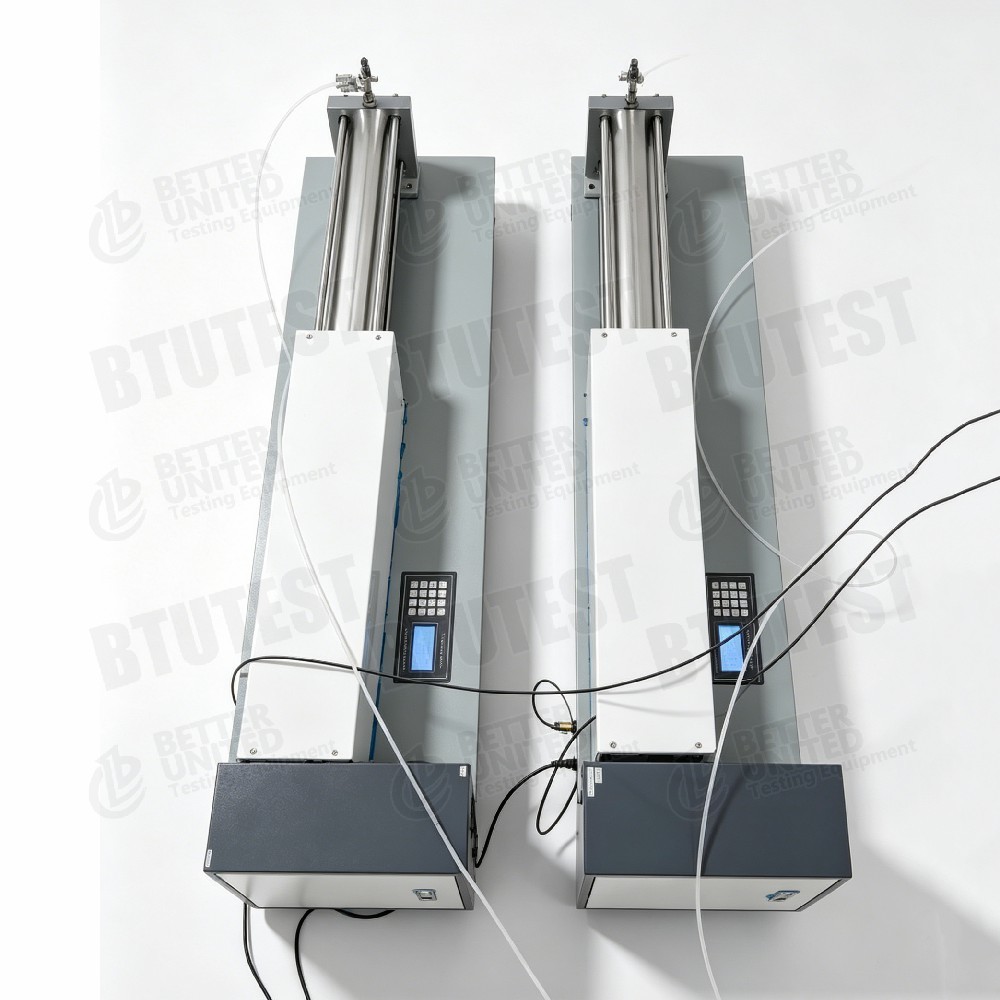

• کنترل کننده های حجم فشار / فشار برگشتی محدود– هر 0 ~ 3 مگاپاسکال، وضوح 1 کیلو پاسکال، دقت ± 0.1٪ FS، محدوده حجم 0~3000 میلی لیتر، رابط USB، محافظت در برابر فشار و حجم بیش از حد.
• تغییر حجم / اندازه گیری زهکشی– محدوده 0 ~ 3000 میلی لیتر، وضوح 0.001 میلی لیتر، دقت 0.03 ± میلی لیتر.
• سنسور فشار منافذ- محدوده 7 مگاپاسکال (سند دارای یک ناهماهنگی جزئی است؛ 7 مگاپاسکال به عنوان صحیح در نظر گرفته می شود)، دقت ± 0.1٪ FS.
• نرم افزار– نرم افزار تست سه محوری کاملا اتوماتیک V3.11 (نسخه انگلیسی)، از Windows-10/11 پشتیبانی می کند. شامل ماژول هایی برای اکتساب داده، بررسی مقدار B، اشباع فشار برگشتی، تثبیت همسانگرد/ناهمسانگرد، UU، CU (با فشار منفذی)، CD (با تغییر حجم)، کالیبراسیون حسگر، و پس پردازش (Mohr دایره، c، φ).
• پیکربندی همچنین شامل لوازم جانبی آماده سازی نمونه و سیستم تامین آب خودکار است.

استانداردهای آزمون (بین المللی)

هیچ استاندارد خاصی در سند ذکر نشده است. بر اساس توابع (فشرده سازی سه محوری سنگ/خاک، تحکیم، آزمایش زهکشی/زهکشی نشده، اندازه گیری فشار منفذی)، استانداردهای بین المللی زیر ممکن است ارجاع شوند (با سازنده تایید کنید):

• ASTM D7012(مقاومت فشاری سه محوری سنگ)
• ASTM D7181(آزمایش سه محوری زهکشی نشده تلفیقی برای خاک)
• ASTM D4767(آزمایش سه محوری زهکشی تلفیقی برای خاک)
• ASTM D2850(تست سه محوری زهکشی نشده برای خاک)
• ASTM D2166(مقاومت فشاری نامحدود)
• ASTM D5084(نفوذ پذیری، در صورت مجهز بودن)
• روش های پیشنهادی ISRM(تست سه محوری سنگ)
• ISO 17892-8/-9(آزمایش های سه محوری ژئوتکنیکی)

برای هسته های سنگی با قطر بزرگ (Ø200 میلی متر)،ASTM D2664(مقاومت سه محوری سنگ) نیز مرتبط است.

جزئیات

• ظرفیت نمونه بزرگ– Ø200×400 میلی‌متر امکان آزمایش خاک‌های درشت دانه، سنگ نرم یا سنگ را فراهم می‌کند و اثرات مقیاس را کاهش می‌دهد.
• اندازه گیری حجم با دقت بالا– وضوح 0.001 میلی لیتر و دقت ± 0.03 میلی لیتر، مناسب برای تست های تثبیت و نفوذپذیری با دقت بالا.
• کنترلرهای دوگانه– کنترل‌کننده‌های محصورکننده و فشار برگشتی جداگانه، هر حجم 3000 میلی‌لیتر، آزمایش‌های طولانی مدت یا بارگذاری چند مرحله‌ای را ممکن می‌سازد.
• طراحی یکپارچه قاب بار- صفحه کلید داخلی و کنترل، حذف کنترل‌کننده‌های خارجی و کاهش درهم‌رفتگی کابل و فضا.
• توابع نرم افزاری جامع–
  • بررسی B-value، اشباع فشار برگشتی
  • تثبیت همسانگرد / ناهمسانگرد
  • UU، CU (فشار منافذ)، CD (تغییر حجم)
  • رسم دایره موهر خودکار، محاسبه پیوستگی (c) و زاویه اصطکاک (φ)
  • گرافیک دو محوره Y، حداکثر تا 3 پنجره به طور همزمان
  • بزرگنمایی داده، کپی، ذخیره، چاپ
• حفاظت خودکار- خاموش شدن بیش از حد فشار و حجم بیش از حد.

مشخصات

• مکانیک سنگ– مقاومت فشاری سه محوری، مدول تغییر شکل، نسبت پواسون، پارامترهای مقاومت (c, φ).
• مکانیک خاک- آزمایش های سه محوری زهکشی/ زهکشی نشده ادغام شده بر روی خاک های درشت دانه، سنگ پر، سنگ هوازده.
• مهندسی در مقیاس بزرگ- سدهای مرتفع، پی ها، شیب ها، تونل های اطراف سنگ - آزمایش نمونه های بزرگ.
• سدهای باطله- ارزیابی خواص مکانیکی و روانگرایی ماسه باطله (در صورت اضافه شدن ماژول دینامیک).
• ژئوتکنیک انرژی- مخازن هیدرات گاز، سنگ مخزن زمین گرمایی - رفتار سه محوری.
• تدریس و تحقیق– آزمایشگاه های مکانیک سنگ/خاک در دانشگاه ها و موسسات تحقیقاتی.

مزایا

• ظرفیت نمونه بزرگ– Ø200×400 میلی‌متر مواد درشت دانه را بهتر نشان می‌دهد و با درجه‌بندی‌های مهندسی واقعی مطابقت دارد.
• کنترل صدا با دقت بالا– وضوح 0.001 میلی لیتر در محدوده 3000 میلی لیتر، ایده آل برای اندازه گیری تغییر حجم با دقت بالا.
• قاب بار یکپارچه– طراحی جمع و جور با دستیابی و کنترل داخلی، دستگاه های خارجی کمتر.
• محدوده سرعت بارگذاری گسترده- 0.00001 ~ 9.99999 میلی متر در دقیقه، مناسب برای هر دو خزش (بسیار آهسته) و برش سریع.
• کنترلرهای دوگانه مستقل- کنترل مجزای محصور کننده و فشار برگشتی، امکان ایجاد مسیرهای تنش پیچیده (مانند تثبیت ناهمسانگرد).
• نرم افزار کاربر پسند– رابط انگلیسی، ترکیب ماژولار، دایره Mohr خودکار و تولید گزارش، از ویندوز 10/11 پشتیبانی می کند.
• حفاظت ایمنی– توقف خودکار در فشار بیش از حد/بار بیش از حد.
• قابلیت گسترش- کنترل استرس اختیاری، کنترل دما، ماژول های بارگذاری پویا.

چه چیزی را انتخاب کنید

پیکربندی را بر اساس الزامات انتخاب کنید:

• اندازه نمونه- برای هسته های معمولی (Ø50-100 میلی متر)، یک مدل سلول کوچکتر را انتخاب کنید. برای نمونه های بزرگ Ø200 میلی متر، BTU-TTS-20 ضروری است.

• حداکثر نیروی محوری- سنگ یا خاک نرم: 50-100 کیلونیوتن ممکن است کافی باشد. سنگ سخت یا سنگ پر: 200 کیلو نیوتن مناسب تر است.

• محدوده فشار محدود- 3 مگاپاسکال برای اکثر آزمایشات ژئوتکنیکی کافی است. سنگ عمیق نیاز به فشار محدود بالاتری دارد (مثلاً 30 مگاپاسکال) - مدل دیگری را انتخاب کنید.

• نیاز به کنترل استرس- نرم افزار اصلی با فشار کنترل می شود. برای تست های مسیر تنش (به عنوان مثال، تثبیت k₀، خزش)، گزینه کنترل استرس را اضافه کنید.

• کنترل دما- برای خاک یخ زده یا سنگ با دمای بالا، در مورد ارتقاء کنترل دما پرس و جو کنید.

• بودجه- سیستم های سایز بزرگ گران تر هستند. اگر به چنین نمونه های بزرگی نیاز نیست، مدل های کوچکتر (مثلاً Ø100 میلی متر یا Ø61.8 میلی متر) را برای کاهش هزینه انتخاب کنید.

جریان فرآیند

مثال: تست فشرده سازی سه محوری سنگ (تخلیه شده / نوع CD)

• آماده سازی نمونه- هسته سنگی Ø200×400 میلی متر را مته یا برش دهید. انتهای صاف و صاف را آسیاب کنید. ابعاد و وزن را اندازه گیری کنید

• نصب نمونه- نمونه را روی پایه سلول سه محوری قرار دهید. لوله یا غشای لاستیکی انقباض حرارتی را اعمال کنید. نصب LVDT محوری و کرنش سنج محیطی (در صورت نیاز). سلول را مهر و موم کنید؛ خطوط محدود کننده و فشار برگشتی را به هم وصل کنید.

• اشباع (در صورت نیاز)- با استفاده از کنترل کننده فشار برگشتی (مثلاً 0.5 مگاپاسکال) فشار معکوس را اعمال کنید. شستشوی CO2 یا اشباع آب بدون هوا را تا مقدار B ≥0.95 انجام دهید.

• تحکیم- فشار محدود کننده هدف را اعمال کنید (مثلاً 2 مگاپاسکال). برای تحکیم همسانگرد، فشار محدود را ثابت نگه دارید. برای تحکیم ناهمسانگرد، تنش انحراف محوری را نیز اعمال کنید. تغییر حجم صدا (از طریق خط زهکشی یا کنترل کننده ولوم) را تا زمانی که پایدار شود ضبط کنید.

• برش زدن- حالت کنترل کرنش را انتخاب کنید. تنظیم نرخ برش (به عنوان مثال، 0.1 میلی متر در دقیقه). نرم افزار به طور خودکار بار محوری، جابجایی، فشار محدود، فشار منفذی (در صورت تخلیه نشدن)، و تغییر حجم (در صورت تخلیه) را ثبت می کند. نمایش منحنی تنش-کرنش در زمان واقعی.

• پایان آزمون– هنگامی که کرنش محوری به مقدار از پیش تعیین شده (مثلاً 15 درصد) رسید یا بار به 70 درصد اوج کاهش یافت، بارگذاری را متوقف کنید. فشار محصور را تخلیه کنید، نمونه را جدا کنید، حالت خرابی عکس بگیرید.

• پردازش داده ها– نرم افزار به طور خودکار قدرت پیک، مدول الاستیک (E)، نسبت پواسون (ν) را برای هر فشار محدود محاسبه می کند. نرم افزار با استفاده از داده های حداقل سه فشار محدود کننده، دایره های Mohr را ترسیم کرده و c و φ را محاسبه می کند. گزارش تست را تولید می کند (قابل صادرات به اکسل یا ورد).

• پاکسازی– سلول و خطوط سه محوری را تمیز کنید. آب از بین رفته را دوباره پر کنید

نکته برای آزمایش خاک: برای آزمایش CU روی خاک نرم اشباع، فشار منفذی باید در حین برش ثبت شود. برای تست های CD، شیر تخلیه را برای اندازه گیری تغییر حجم باز کنید. ماژول های نرم افزار شامل این گزینه ها هستند.

خلاصه:BTU-TTS-20 یک سیستم تست سه محوری کاملا اتوماتیک برای نمونه های ژئوتکنیکی با اندازه بزرگ است که دقت بالایی را ارائه می دهد. برای مطالعات مکانیک سنگ و خاک که نیاز به نمایش درجه بندی میدانی یا آزمایش p بزرگ دارند، مناسب استمقالات
