دستگاه ادغام چند منظوره

توضیحات محصول

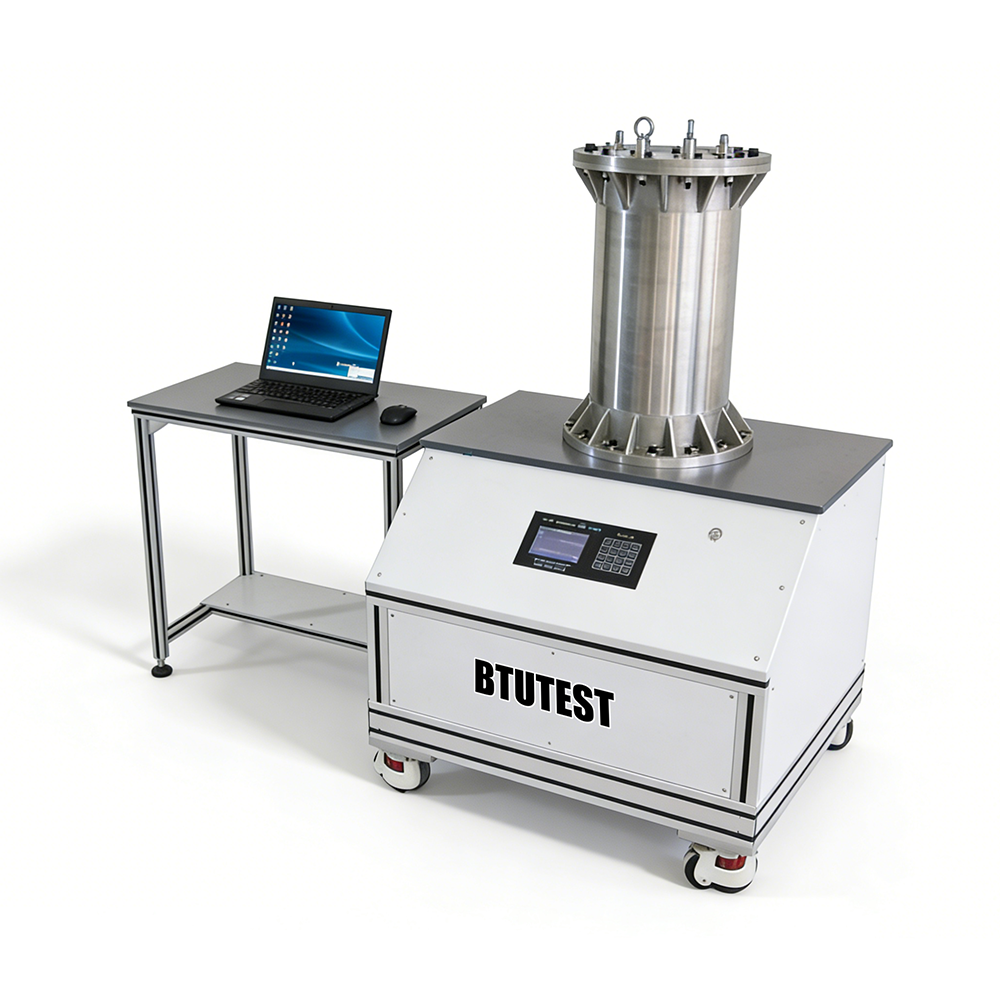

مدل سیستم آماده سازی و آزمایش نمونه های چند منظوره (آپارات جمع آوری چند منظوره)BTU-CSA-3

توضیحات

این تجهیزاتسیستم آماده سازی و آزمایش نمونه های چند منظوره (آپارات تثبیت چند منظوره)، مدلBTU-CSA-3این سیستم به طور عمده برای آماده سازی نمونه های یکسانی خاک و انجام آزمایشات مختلف تثبیت استفاده می شود.با درجه بالایی از اتوماسیون. کل فرآیند آزمایش می تواند از طریق کنترل servo توسط کامپیوتر کنترل شود، با به دست آوردن و تجزیه و تحلیل شرایط سطح نمونه در زمان واقعی، وضعیت فشارهای داخلیو توزیع فشار آب درون منافذتوابع اصلی:

• آماده سازی نمونه های یکسانی خاک
• آزمون تثبیت بارگذاری مرحله ای
• آزمون تحکیم نرخ ثابت کشش (CRS)
• آزمون تحکیم نرخ ثابت بارگیری (CRL)
• اندازه گیری در زمان واقعی فشار آب منافذ در موقعیت های متعدد

استانداردهای آزمایش (بین المللی)

• ASTM D2435(تثبیت یک بعدی خاک)
• ASTM D4186(سرعت ثابت تثبیت کشش CRS)
• ASTM D4546(توحید بارگذاری، تخلیه و بارگذاری مجدد)
• ISO 17892-5(بررسی تحکیم)
• BS 1377-6(بررسی تحکیم)
• ASTM D698(بررسی فشرده سازی مرتبط با آماده سازی نمونه)

تجهیزات می توانند الزامات این استانداردها را برای کنترل بار، اندازه گیری جابجایی، نظارت بر فشار منافذ و غیره برآورده کنند.

مشخصات

جزئیات

• یکپارچه سازی چند عملکردی- می تواند نمونه های یکسانی را آماده کند (به عنوان مثال، با فشرده سازی یا قالب بندی) و آزمایش های مختلف تثبیت (بارگیری مرحله ای، CRS، CRL) را انجام دهد.
• اندازه نمونه بزرگ️ سلول فشار Ø300 mm × 600 mm ارتفاع، مناسب برای خاک های غلیظ دانه یا نمونه های بزرگ، کاهش اثرات مقیاس.
• کنترل سرو با دقت بالابار، جابجایی و سرعت توسط سرو کنترل می شوند، دقت ± 0.1٪ FS.
• اندازه گیری فشار منافذ چند موقعیت- سنسورهای فشار منافذ را می توان در ارتفاع های مختلف در سلول فشار نصب کرد تا توزیع فشار داخلی آب منافذ را کنترل کند.مفید برای تجزیه و تحلیل استرس موثر در خاک های اشباع یا غیر اشباع.
• طیف وسیعی از سرعت بارگیری0.00001 9 mm/min، پوشش خزیدن، تثبیت کند و بارگذاری سریع.
• ضربه بلند600 میلی متر، اجازه می دهد تا تثبیت بزرگ تغییر شکل یا فشرده سازی تست.
• مخزن جمع آوری آبظرفیت 20 لیتر برای جمع آوری تخلیه، اندازه گیری تغییر حجم را تسهیل می کند.
• کنترل انعطاف پذیرمی تواند از طریق سوئیچ الکترومغناطیسی، نرم افزار یا پانل LCD کار کند، و ترجیحات مختلف کاربر را در بر می گیرد.
• مواد ماندگارسلول فشاری ساخته شده از فولاد ضد زنگ 304, مقاوم در برابر خوردگی برای استفاده طولانی مدت.

درخواست

• آماده سازی نمونه های همگننمونه های یکنواخت و قابل تکرار را برای آزمایش های بعدی سه محوری، برش مستقیم، نفوذ و غیره فراهم می کند.
• آزمایشات تحکیم در مقیاس بزرگمشخص کردن ویژگی های تثبیت خاک های غلیظ دانه، سنگ، سنگ نرم و غیره
• تثبیت سریع CRS/CRLبه سرعت پارامترهای تحکیم را بدست آورید، زمان را صرفه جویی کنید.
• مطالعات توزیع فشار منافذمطالعه تکامل فشار منافذ داخلی در شرایط مرزی مختلف تخلیه، تایید نظریه تثبیت.
• خروجی طولانی مدت️ اندازه گیری تغییر شکاف و فشار منافذ تحت بار ثابت برای تجزیه و تحلیل رفتار تثبیت ثانویه
• ژئوتکنولوژی محیط زیستمطالعه رفتار تثبیت خاک های آلوده، خاک های گسترده و غیره

مزایا

• دقت بالادقت کنترل ± 0.1٪ FS، برآورده کردن الزامات تحقیق.
• اندازه بزرگ و ضربه بلندنمونه Ø300 × 600 میلی متر، 600 میلی متر، مناسب برای تغییر شکل بزرگ و مواد ذرات بزرگ.
• چند کارکردآماده سازی نمونه + بارگذاری مرحله ای + CRS + CRL + اندازه گیری فشار منافذ چند موقعیت
• کنترل سرو کاملا اتوماتیککنترل کامپیوتری، جمع آوری داده در زمان واقعی، محاسبه پارامترهای خودکار.
• فشار منافذ چند موقعیت- امکان مطالعه توزیع فشار منافذ فضایی را به خلاف اندازه گیری های معمولی یک سنسور فراهم می کند.
• مخزن جمع آوری آب با ظرفیت بزرگ20 لیتر، مناسب برای جمع آوری تخلیه از نمونه های بزرگ.
• عملکرد انعطاف پذیرصفحه کلید صفحه نمایش + LCD + نرم افزار، گزینه های کنترل متعدد.
• ساخت و ساز محکم- قاب حمل یکپارچه، سفتی بالا، لرزش کم

چه چیزی را انتخاب کنیم؟

انتخاب این تجهیزات یا مقایسه با مدل های دیگر بر اساس الزامات آزمایش:

جریان فرآیند

مثال:آماده سازی نمونه های همگن + آزمایش تثبیت CRS (با اندازه گیری فشار منافذ چند موقعیت)

• آماده سازی نمونه
  • خاک را با محتوای آب مورد نظر مخلوط کنید و در سلول فشار (Ø300 × 600 mm) در لایه ها قرار دهید.
  • از سیستم بارگذاری سرو برای فشرده سازی هر لایه برای هدف قرار دادن تراکم خشک استفاده کنید، و یک نمونه همگن تولید کنید.
  • در طول آماده سازی، سنسورهای فشار منافذ را در ارتفاعات مختلف قرار دهید (به عنوان مثال در ارتفاع 1/4، 1/2، 3/4 نمونه).

• نصب و مهر و موم
  • کلاه بالا نصب کنید، پیستون بارگیری، سنسور جابجایی و سنسورهای فشار چند کانال را متصل کنید.
  • خطوط تخلیه را به مخزن جمع آوری آب (20 لیتر) متصل کنید.
  • اگر اشباع لازم باشد، اشباع خلاء یا اشباع فشار عقب انجام شود.

• پارامترهای تست تنظیم شده
  • در نرم افزار، گزینه "CRS consolidation module" را انتخاب کنید.
  • یک سرعت کشش ثابت (به عنوان مثال، 0.01 mm/min) تنظیم کنید.
  • حداکثر فشار محوری (به عنوان مثال 20٪) یا حداکثر بار محوری (30 kN) تنظیم شود.
  • فاصله جمع آوری داده ها را تنظیم کنید (به عنوان مثال، 1 ثانیه).

• تست رو شروع کن
  • سیستم بارگذاری سرو، پیستون را با سرعت ثابت به سمت پایین فشار می دهد.
  • نرم افزار بار محوری، جابجایی محوری، فشار منافذ در موقعیت های متعدد و زمان را در زمان واقعی ثبت می کند.
  • برای هر سنسور، منحنی فشارهای کشش و منحنی فشار کشش منافذ را نمودار می کند.

• حالت توقف
  • به طور خودکار متوقف می شود زمانی که فشار پیش تنظیم شده یا حداکثر بار به دست می آید.

• جدا کردن و تمیز کردن
  • تخلیه، برداشتن نمونه، اندازه گیری محتوای آب نهایی.
  • سلول فشار، حسگرهای فشار منافذ، خطوط و مخزن جمع آوری آب را تمیز کنید.

• پردازش اطلاعات
  • بر اساس تئوری CRS، نرم افزار ضریب کلی تثبیت Cv را محاسبه می کند (با استفاده از فشار متوسط یا پایین منافذ).
  • پاسخ فشار منافذ را در ارتفاعات مختلف برای تجزیه و تحلیل الگوهای از بین رفتن فشار منافذ مقایسه کنید.
  • محاسبه شاخص فشرده سازی Cc، فشار پیش از تثبیت Pc و غیره
  • داده ها را صادر کنید و گزارش تست را تولید کنید.

برای تثبیت بارگذاری مرحله ای: ترتیب بارگذاری را تنظیم کنید (به عنوان مثال، 50، 100، 200، 400، 800 kPa) ؛ جابجایی و فشار منافذ را در طول زمان در هر مرحله بارگذاری ثبت کنید.
فقط برای آماده سازی نمونه: استفاده از برنامه فشرده سازی برای فشرده سازی لایه ها بدون انجام یک آزمایش تثبیت.

خلاصه:BTU-CSA-3 یک سیستم آماده سازی و آزمایش نمونه چند منظوره (آپارتمان تثبیت چند منظوره) است که آماده سازی نمونه های همگن را با آزمایش های مختلف تثبیت می کند.این دستگاه دارای اندازه نمونه بزرگ (Ø300 × 600 میلی متر) ، بار محوری تا 30 kN، محرک 600 میلی متر و پشتیبانی از بارگذاری مرحله ای، CRS، CRL و اندازه گیری فشار منافذ چند موقعیت در زمان واقعی است.دقت کنترل ±0.1٪ FS، با کنترل کامل اتوماتیک servo-closed-loop. مناسب برای مطالعه ویژگی های تثبیت خاک های غلیظ دانه، سنگ و نمونه های بزرگ،و همچنین آماده سازی نمونه های همگندر انتخاب باید ظرفیت بار مورد نیاز، اندازه نمونه و نیاز به اندازه گیری فشار منافذ چند موقعیت در نظر گرفته شود.یک تقویت کننده کوچکتر ممکن است مقرون به صرفه تر باشد.
