دستگاه تثبیت خاک غیراشباع اتوماتیک

توضیحات محصول

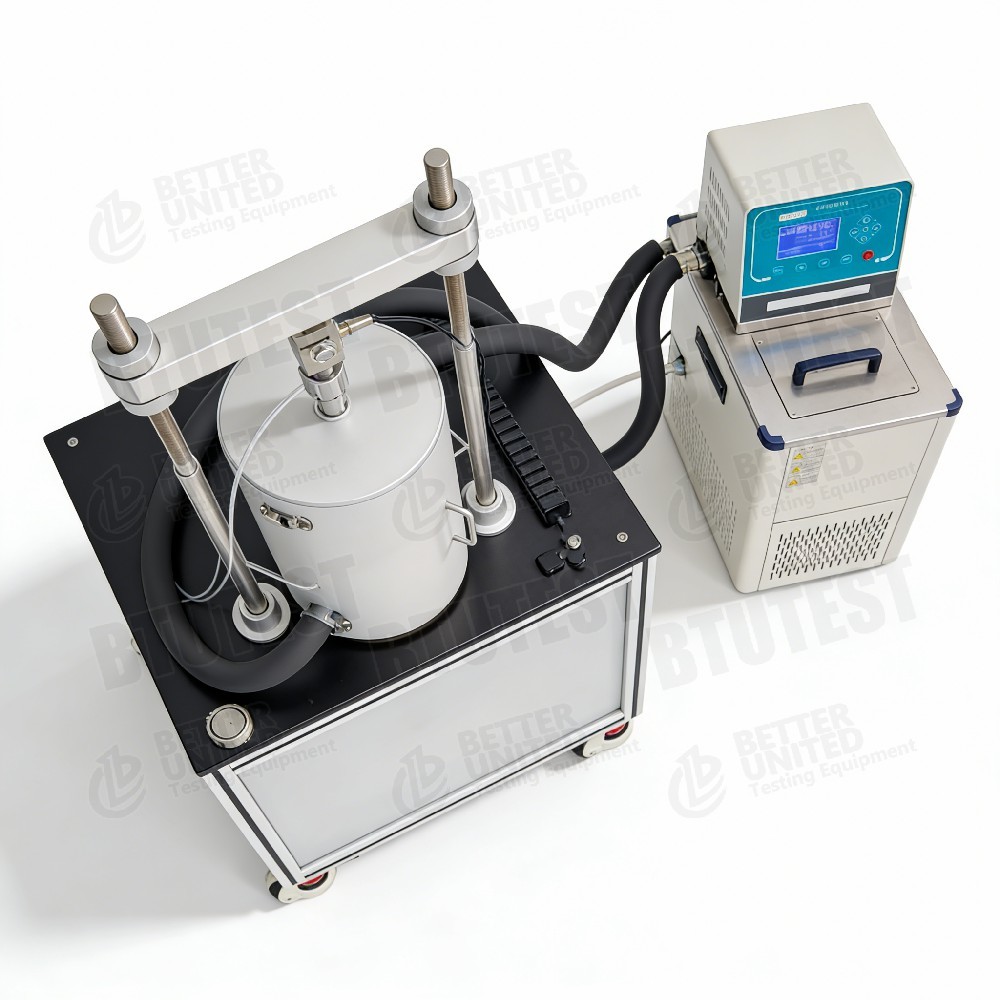

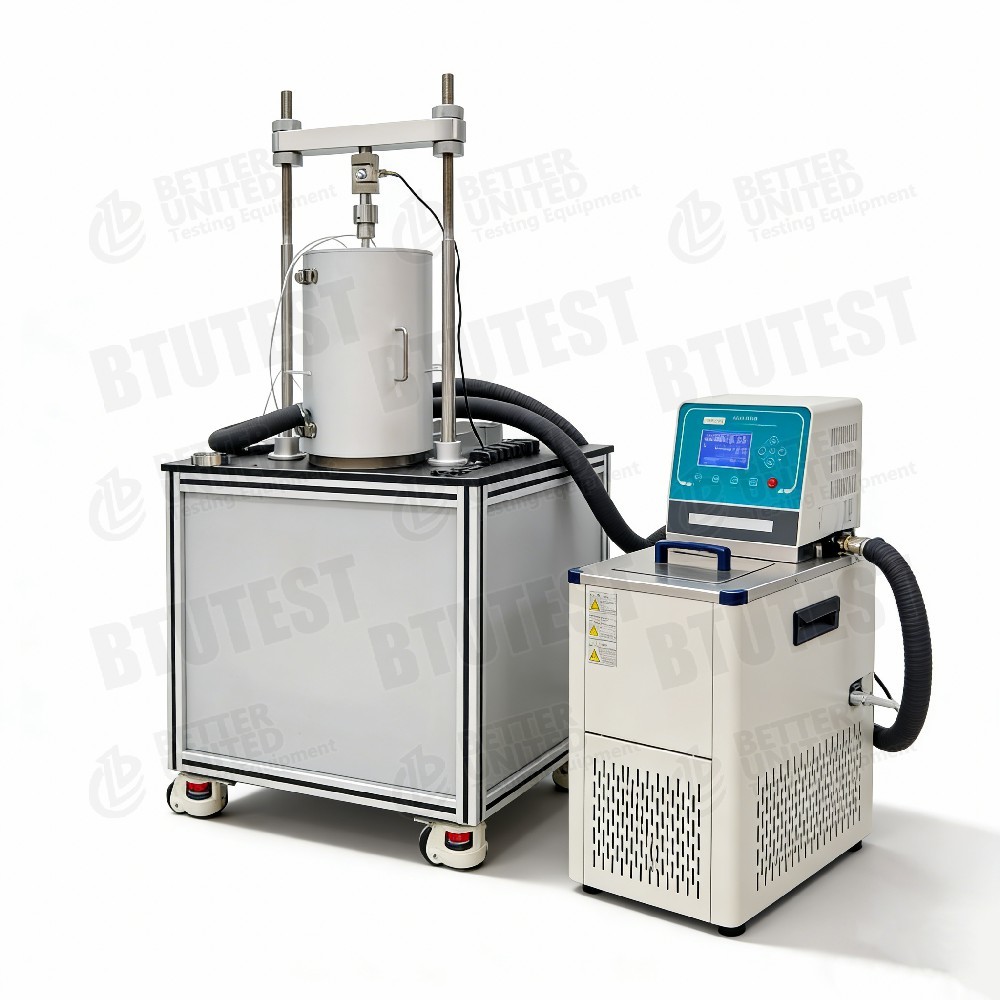

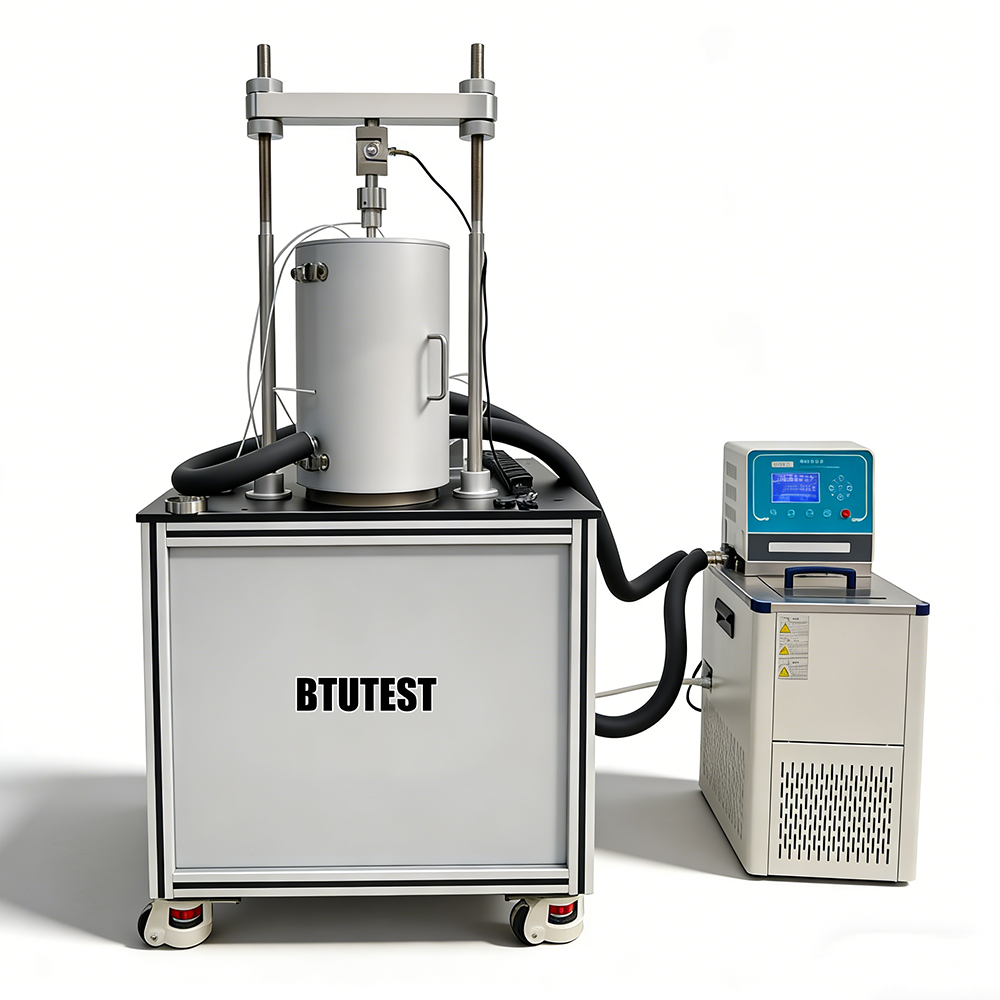

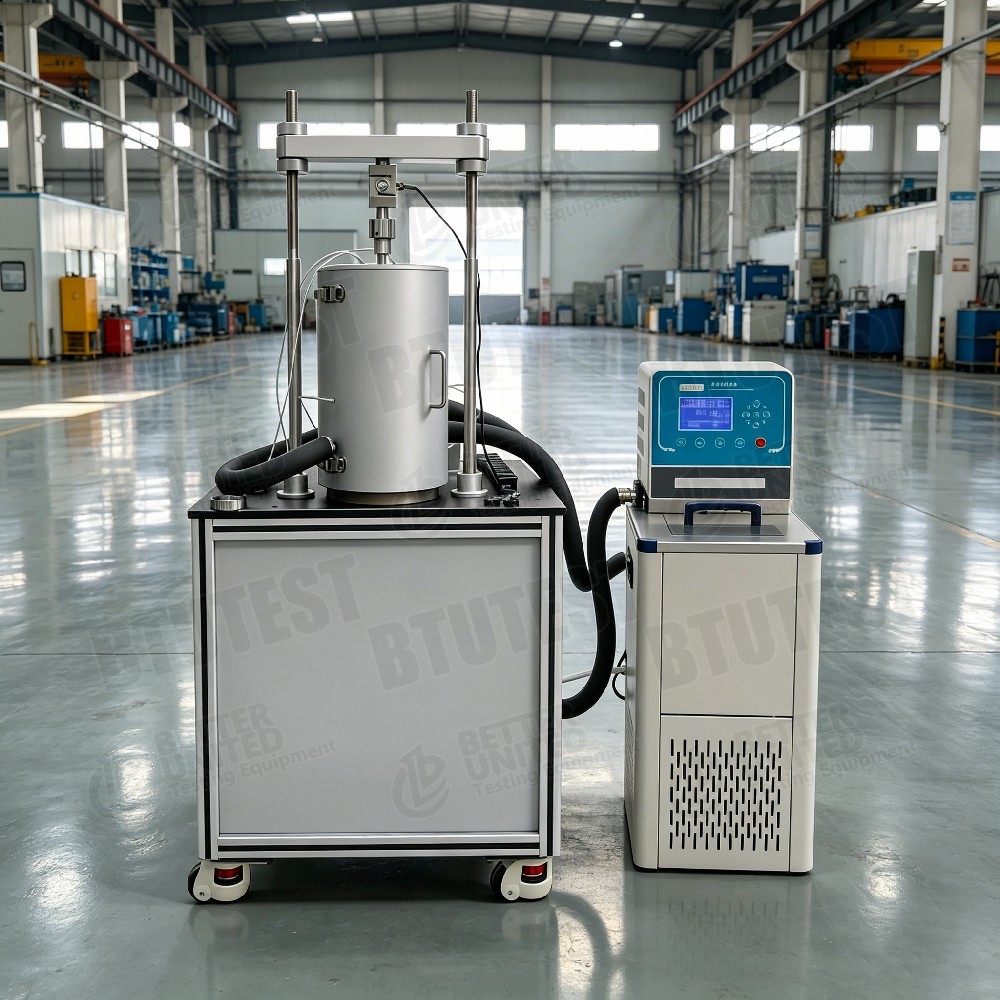

دستگاه تثبیت خاک بی اشباع کاملا اتوماتیک
مدل های BTU-1U / 1UM
توضیحات

این دستگاه یک دستگاه کاملا خودکار برای تثبیت خاک نامشبع است، مدل های BTU-1U و BTU-1UM،استفاده می شود برای آزمایشات تثبیت یک بعدی بر روی خاک های اشباع نشده تحت مکش ماتریک کنترل شدهاین می تواند ویژگی های فشرده سازی، ضریب تثبیت، فشار پیش از تثبیت و سایر پارامترها را تعیین کند.استفاده از فشار هوا در منافذ در حالی که فشار آب منافذ را حفظ می کند (معمولا صفر) برای کنترل مکشویژگی های اصلی:

اندازه نمونه: Ø61.8 × H20 mm (سائز های دیگر اختیاری)
فشارهای محوری: 1U ‐ 0-800 kPa بارگذاری خودکار؛ 1UM ‐ 0-3200 kPa بارگذاری خودکار
جابجایی طبیعی: 12.7 میلی متر، وضوح 0.01 میلی متر
سلول های بارگیری: 1U ‐0‐2.4 kN (معادل 0‐800 kPa) ؛ 1UM ‐0‐10 kN (0‐3200 kPa) ، دقت ±0.1% FS
فشار آب سوراخ: 0-0.1 MPa، دقت 0.1 kPa، وضوح 0.1 kPa
اندازه گیری تغییر حجم: 0-100 میلی لیتر، دقت ±0.01 میلی لیتر، وضوح 0.001 میلی لیتر
فشار هوا در منافذ: 0-0.9 MPa، دقت ±0.1% FS، وضوح 1 kPa
دیسک سرامیکی: 1.5 MPa با نفوذ هوای بالا (از ایالات متحده وارد شده است)
روش کنترل: صفحه کلید غشا 20 کلید + صفحه LCD 240×128
جمع آوری داده ها: شامل ثبت داده ها و نرم افزار ویندوز است
ماژول شستشو: مجهز به دستگاه شستشو اتوماتیک هوا منتشر شده؛ سیستم کنترل دمای اختیاری (5-40 °C)

استانداردهای آزمایش (بین المللی)

ASTM D2435 ((تثبیت یک بعدی خاک)
ASTM D4186 ((سرعت ثابت تثبیت کشش (CRS))
ASTM D4546 ((یکپارچه سازی بارگذاری-فراگیری-بارگذاری مجدد)
ASTM D6836 ((طریقه آزمایش خاک نامشبع، از جمله انتقال محور)
استاندارد ISO 17892-5 ((بررسی جمع آوری)
BS 1377-6 ((آزمایش یکپارچه سازی)

این تجهیزات می توانند الزامات این استانداردها را برای بارگذاری، اندازه گیری جابجایی، کنترل مکش و غیره برآورده کنند و به ویژه برای خاک های اشباع نشده مناسب است.

مشخصات

پارامتر

BTU-1U

BTU-1UM

نام ابزار

دستگاهی کاملا خودکار برای تثبیت خاک بی اشباع

دستگاهی کاملا اتوماتیک برای تثبیت خاک نامشبع (برگرفتگی بالا)

اندازه نمونه

Ø61.8 × H20 میلی متر (دیگر اندازه ها اختیاری)

فشار محوری

بارگذاری خودکار کنترل شده توسط میکرو کامپیوتری، 0-800 kPa، بدون گام

بارگذاری خودکار کنترل شده توسط میکرو کامپیوتری، 0-3200 kPa، بدون گام

جابجایی عادی

12.7 میلی متر، وضوح 0.01 میلی متر

سلول بار

0-2.4 kN، دقت ±0.1% FS

0-10 kN، دقت ±0.1% FS

فشار آب منافذ

0-0.1 MPa، دقت 0.1 kPa، وضوح 0.1 kPa

اندازه گیری تغییر حجم

0-100 میلی لیتر، دقت ±0.01 میلی لیتر، وضوح 0.001 میلی لیتر

فشار هوا در منافذ

0-0.9 MPa، دقت ±0.1% FS، وضوح 1 kPa

دیسک سرامیکی

1.5 MPa واردات هوای بالا (از ایالات متحده وارد شده)

روش کنترل

صفحه کلید غشا 20 کلید + LCD 240×128

جمع آوری اطلاعات

ثبت اطلاعات + نرم افزار جمع آوری و پردازش ویندوز

ماژول شستشو

دستگاه شستشوی اتوماتیک هوا منتشر شده

اختیاری

سیستم کنترل دمای (5-40 °C)

جزئیات

انتقال محور برای خاک های اشباع نشده ✓ فشار هوا در منافذ (ua) اعمال می شود در حالی که فشار آب منافذ را در صفر نگه می دارد (یا کنترل می شود) ، که موجب می شود مکش ماتریک s = ua u_w باشد. دیسک سرامیکی دارای یک 1.مقدار ورود هوا به 5 MPa، اجازه کنترل مکش از 0-1500 kPa را می دهد.
دو محدوده استرس

1U: حداکثر 800 kPa، مناسب برای خاک های کم عمق و بی اشباع و یا آزمایش های فشار کم.
1UM: حداکثر 3200 kPa، مناسب برای خاک های عمیق نامشبع یا شرایط استرس بالا.

اندازه گیری حجم با دقت بالا ∆ وضوح تغییر حجم 0.001 میلی لیتر، دقیق نظارت بر تغییرات حجم تخلیه / جذب.
دستگاه شستشوی اتوماتیک هوا پخش شده ✓ به طور دوره ای حباب های هوا را که در زیر دیسک سرامیکی تجمع می کنند شستشوی می کند، جلوگیری از انسداد و اطمینان از کنترل استقرار مکش را تضمین می کند.همچنین اندازه گیری حجم هوا منتشر شده برای اصلاح تخلیه.
سنسور فشار آب منافذ ۰٫۱ MPa، دقت ۰٫۱ kPa، مناسب برای فشار کم آب در خاک های نامشبع.
سیستم کنترل دمای اختیاری 5-40 °C برای مطالعه اثرات دمای بر تثبیت خاک اشباع نشده.
توابع نرم افزاری ◄ آزمایشات تثبیت کاملا خودکار (بارگیری مرحله ای، CRS، CRL، خزیدن و غیره) ؛ نمایش در زمان واقعی فشار، جابجایی، تغییر حجم، منحنی فشار منافذ؛محاسبه خودکار پارامترهای تحکیم (Cv, av, Cc, Pc و غیره).

درخواست

ویژگی های تثبیت خاک اشباع نشده ◄ تعیین شاخص فشرده سازی، ضریب تثبیت و فشار پیش از تثبیت تحت مکش های مختلف.
خاک های گسترده و قابل جمع شدن مطالعه تاثیر تغییرات محتوای آب (شোষ) بر فشرده سازی.
پوشش های محل دفن زباله ◄ فشرده سازی و قرار گرفتن طولانی مدت خاک های نامشبع را ارزیابی کنید.
مخازن زباله های هسته ای- رفتار تثبیت مواد بافر (به عنوان مثال، بنتونیت) تحت مکش.
خاک های غلیظ غیر اشباع نشده ◄ مدل 1UM می تواند استرس های طبیعی را تا 3.2 MPa شبیه سازی کند، مناسب برای لایه های عمیق خاک.
ترکیب دمای جذب و تثبیت ✓ با کنترل دمای اختیاری، اثرات دمای تثبیت خاک اشباع نشده را مطالعه کنید.

مزایا

طراحی تخصصی غیر اشباع شده √ انتقال محوری با دیسک سرامیکی با ورود هوای بالا (1.5 MPa) کنترل مکش پایدار را فراهم می کند.
دو محدوده فشار ≈ 800 kPa و 3200 kPa گزینه، پوشش خاک های کم عمق تا عمیق غیر اشباع شده.
دقت اندازه گیری بالا تغییر حجم 0.001 میلی لیتر، فشار آب منافذ 0.1 kPa، جابجایی 0.01 میلی متر
شستشوی اتوماتیک هوا پخش شده ✓ اطمینان از دقت کنترل مکش طولانی مدت، کاهش مداخله دستی.
نرم افزار کاملا اتوماتیک پشتیبانی از بارگذاری مرحله ای، CRS، CRL، creep و غیره؛ محاسبه پارامتر خودکار.
کنترل دمای اختیاری 5-40 °C برای مطالعات اثر دمای.
دقت سنسور بالا ٫ بار، فشار آب منافذ و فشار هوا منافذ همه ± 0.1٪ FS است.
کار آسان ✓ صفحه کلید LCD + همراه با نرم افزار ویندوز

چه چیزی را انتخاب کنیم؟

مدل را بر اساس الزامات آزمایش انتخاب کنید:

الزامات

مدل توصیه شده

دلیلش

تثبیت خاک غیر اشباع شده معمول (اضطراب طبیعی ≤800 kPa)

BTU-1U

هزینه کمتر، مناسب برای اکثر آزمایشات خاک کم عمق غیر اشباع شده

خاک های غلیظ غیر اشباع نشده یا شرایط استرس بالا (اضطراب طبیعی >800 kPa، تا 3200 kPa)

BTU-1UM

محدوده فشارهای بالا، سلول بار 10 kN

نیاز به کنترل جذب بالا (>500 kPa، تا 1.5 MPa)

هر دو مدل (1.5 MPa دیسک سرامیکی)

به اندازه کافی بالا

نیاز به کنترل طولانی مدت مکش (به عنوان مثال، خزیدن، تعادل تخلیه)

هر دو (تجهیزات شستشوی خودکار)

ثبات بلند مدت را تضمین می کند

اثرات درجه حرارت مطالعه

هر کدام از مدل ها، با کنترل دمای اختیاری (5-40 °C)

به دستورات اضافی نیاز داره

فقط تثبیت خاک اشباع شده (هیچ نیاز اشباع نشده ای وجود ندارد)

یک تثبیت کننده معمولی را انتخاب کنید (هزینه کمتر)

ویژگی های غیر اشباع شده هزینه اضافه می کنند

بودجه محدود و نیاز کم به جذب (<500 kPa)

در نظر گرفتن مدل با دیسک سرامیکی 500 kPa (به عنوان مثال، سری BTU-2U)

هزینه کمتر

جریان فرآیند

مثال:بررسي تثبيت CRS خاک نامشبيه (کشاني کنترل شده، نرخ ثابت کشش) با استفاده از BTU-1U يا 1UM

آماده سازی دیسک های سرامیکی

دیسک سرامیکی 1.5 MPa را در آب پاک شده قرار دهید و خلاء را اشباع کنید (بلبل های هوا را حذف کنید).
دیسک سرامیکی را در پایه سلول تثبیت نصب کنید تا مهر و موم خوبی داشته باشد. خطوط شستشو را متصل کنید.

آماده سازی نمونه

خاک بی اشباع را قطع کنید یا با استفاده از حلقه برش Ø61.8 × 20 میلی متر نمونه ای را آماده کنید.
مقدار اولیه آب و تراکم آن را اندازه گیری کنید.

نصب نمونه

نمونه را روی دیسک سرامیکی قرار دهید، سپس سنگ متخلخل و صفحه بارگیری را نصب کنید.
سلول تثبیت را در قاب بارگذاری قرار دهید و سنسور جابجایی را نصب کنید.
خط فشار هوای منافذ را (در بالای نمونه) و سنسور فشار آب منافذ را (در زیر دیسک سرامیکی) متصل کنید.
سیستم اندازه گیری تغییر حجم را به خط تخلیه وصل کنید.

مکش استفاده کنید

فشار هوا در منافذ هدف (به عنوان مثال 200 kPa) از طریق کنترل کننده فشار هوا در منافذ اعمال می شود.
خط تخلیه باز به اتموسفیر ، بنابراین مکش ماتریک s = ua = 200 kPa.
دستگاه شستشوی اتوماتیک هوا منتشر شده را راه اندازی کنید؛ تغییر حجم را تا زمانی که تخلیه پایدار شود (توازن مکش) ثبت کنید.

آزمون تثبیت CRS

در نرم افزار، گزینه "CRS consolidation module" را انتخاب کنید.
یک سرعت کشش ثابت (به عنوان مثال، 0.01 mm/min) تنظیم کنید.
حداکثر فشار محوری (به عنوان مثال 20٪) یا حداکثر نیروی محوری (بر اساس ظرفیت مدل) تنظیم شود.
شروع آزمایش: پیستون بارگذاری با سرعت ثابت به سمت پایین حرکت می کند و بارگذاری مداوم را انجام می دهد.
نرم افزار نیروی محوری، جابجایی محوری، تغییر حجم، فشار منافذ و زمان را در زمان واقعی ثبت می کند.
نمودار منحنی فشارهای کشش و منحنی فشار کشش منافذ.

حالت توقف

به طور خودکار متوقف می شود زمانی که فشار پیش تنظیم شده یا حداکثر بار به دست می آید.

جدا کردن و تمیز کردن

تخلیه، فشار هوا در منافذ را آزاد کنید، نمونه را خارج کنید، وزن کنید و خشک کنید تا محتوای آب نهایی را اندازه گیری کنید.
سلول تثبیت، دیسک سرامیکی و سنسورها را تمیز کنید؛ دستگاه شستشو را برای تمیز کردن خطوط اجرا کنید.

پردازش اطلاعات

بر اساس نظریه CRS، این نرم افزار محاسبه می کند: ضریب تثبیت (Cv) ، شاخص فشرده سازی (Cc) ، فشار پیش از تثبیت (Pc) و ضریب نفوذ (k) (به طور غیر مستقیم).
نمودار منحنی e-log p، منحنی Cv-σ′ و غیره
گزارش تست را تولید می کند.

برای یکپارچه سازی بارگذاری مرحله ای: یک دنباله بارگذاری تنظیم کنید (به عنوان مثال، 25، 50، 100، 200، 400، 800 kPa) ؛ در هر مرحله بارگذاری، جابجایی و تغییر حجم در طول زمان را ثبت کنید؛ نرم افزار Cv، av و غیره را محاسبه می کند.
برای تثبیت کششی: برای تجزیه و تحلیل ضریب تثبیت ثانویه Cα یک بار ثابت و تغییر جابجایی و حجم را در طول یک دوره طولانی اعمال کنید.

خلاصه:BTU-1U/1UM دستگاه های کاملا خودکار تثبیت خاک اشباع نشده با استفاده از انتقال محور برای کنترل مکش هستند که مجهز به یک دستگاه 1.5 MPa دیسک سرامیکی با ورودی هوای بالا و یک دستگاه شستشوی اتوماتیک هوا منتشر شده. مدل 1U دارای حداکثر فشار محوری 800 kPa است ، در حالی که 1UM به 3200 kPa می رسد. وضوح تغییر حجم 0.001 mL است و دقت فشار آب منافذ 0.1 kPa است. آنها از بارگذاری مرحله ای ، CRS پشتیبانی می کنند.,CRL، creep و کنترل دمای اختیاری (5-40 °C). آنها برای مطالعه ویژگی های فشرده سازی، پارامترهای تثبیت و اثرات دمایی خاک های نامشبع مناسب هستند.انتخاب باید بر مبنای حداکثر فشار طبیعی مورد نیاز باشد.: خاک های کم عمق غیر اشباع 1U را انتخاب کنید، شرایط عمیق یا استرس بالا 1UM را انتخاب کنید.
