دستگاه یکپارچه سازی تمام اتوماتیک (مکانیکی)

توضیحات محصول

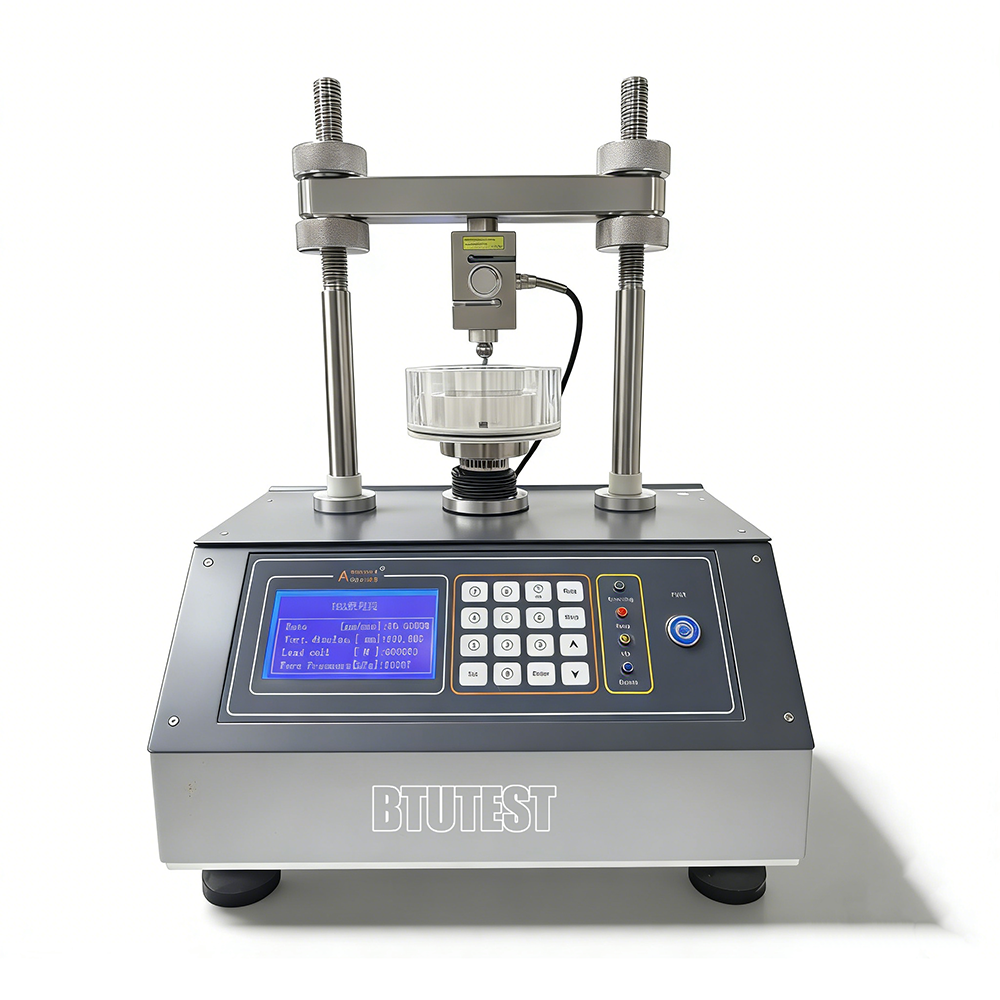

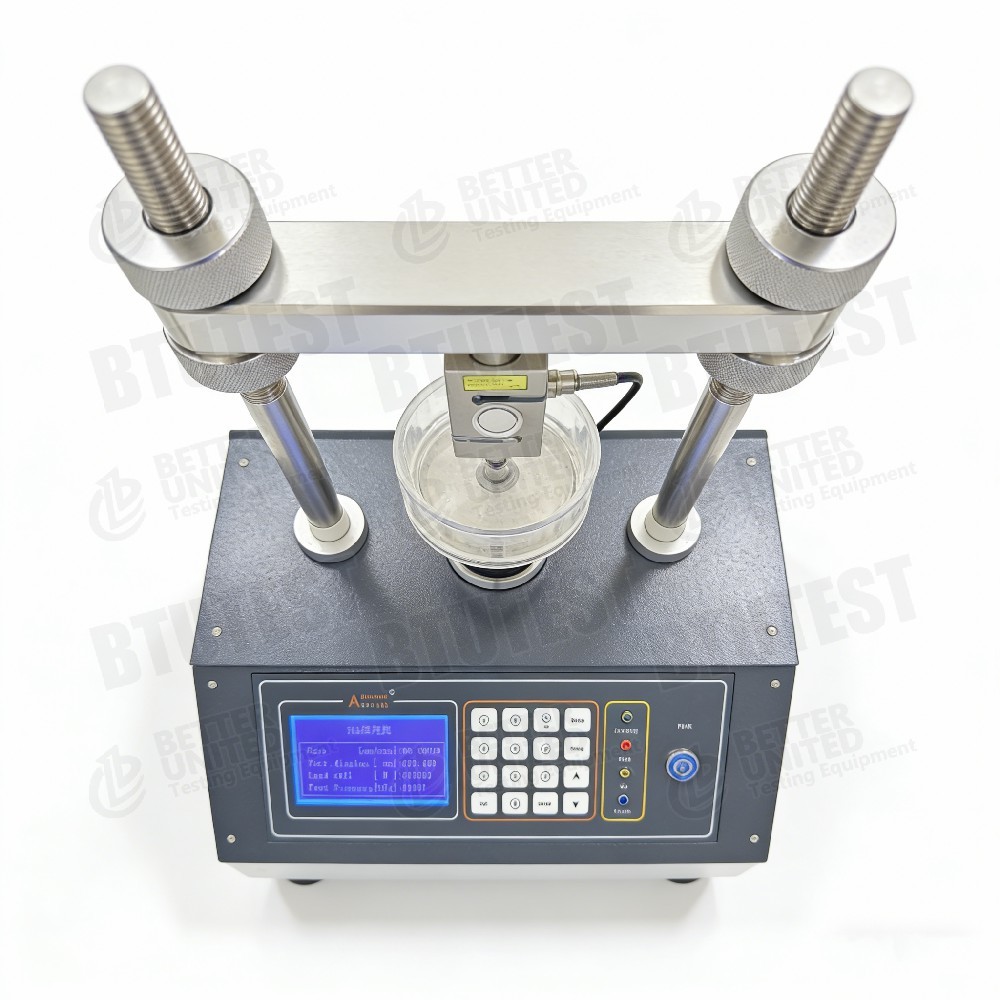

مدل دستگاه تثبیت کاملا اتوماتیک (مکانیکی)BTU-1

توضیحات

این تجهیزاتدستگاه تثبیت کاملا اتوماتیک (مکانیکی)، مدلBTU-1، برای آزمایش یک بعدی تثبیت خاک استفاده می شود. به طور خودکار بارها را اعمال می کند و داده ها را برای تعیین پارامترهای فشرده سازی خاک (معادل فشرده سازی av،ماژول بازتاب Es، ضریب تثبیت Cv، فشار پیش از تثبیت Pc و غیره).

• عملکردهای کنترل قابل گسترش خوب
• به طور مداوم فشار 0-5 MPa را اعمال می کند (برای قطر نمونه 61.8 mm)
• اندازه نمونه: Φ61.8 × H20 mm و Φ79.8 × H20 mm
• نرم افزار کسب و کنترل به طور خودکار پارامترهای تحکیم را بدست می آورد و منحنی های مختلفی را (جذر مربع منحنی زمان، منحنی زمان لوگوگرافی، منحنی e-p، منحنی e-lg p، منحنی Cv-P(T90) ،منحنی Cv-P ((T50)، منحنی H-P و غیره)

استانداردهای آزمایش (بین المللی)

• ASTM D2435(تثبیت یک بعدی خاک)
• ISO 17892-5(بررسی تحکیم)
• BS 1377-6(بررسی تحکیم)
• ASTM D4186(توحید CRS، اگر مورد حمایت باشد)
• ASTM D4546(توحید بارگذاری، تخلیه و بارگذاری مجدد)

تجهیزات می توانند الزامات این استانداردها را برای بارگذاری، اندازه گیری جابجایی، جمع آوری داده ها و غیره برآورده کنند.

مشخصات

جزئیات

• بارگذاری مکانیکیاستفاده از یک سیستم محرک (سرو یا مرحله ای) برای اعمال فشار محوری، بدون نیاز به نیروی پنوماتیک یا هیدرولیک، کنترل دقیق و پاسخ سریع را ارائه می دهد.
• فشار مستمر- 0-5 MPa به طور مداوم تنظیم می شود، بارگذاری بدون مرحله، مناسب برای بارگذاری مرحله ای یا حالت بارگذاری مداوم CRS.
• دقت فشار بالادقت مطلق ±1 kPa (حدود 0.02٪ FS نسبت به 5 MPa) ، بسیار بالاتر از تقویت کننده های معمولی است.
• دو اندازه نمونه️
  • Φ61.8×20 mm (حلقه استاندارد، مساحت 30 cm2)
  • Φ79.8×20 mm (مساحت 50 cm2) ، مناسب برای خاک هایی با ذرات کمی بزرگتر یا جایی که یک منطقه بزرگتر اثرات مقیاس را کاهش می دهد.
• توابع کنترل قابل گسترشممکن است به عنوان ارتقا در آینده امکان اتصال سلول های تثبیت چندگانه (متعدد واحد) یا پشتیبانی از حالت های آزمایش چندگانه (بارگیری مرحله ای، CRS، CRL، creep و غیره) را فراهم کند.
• نرم افزار قدرتمند پس از پردازش- به طور خودکار پارامترهای تحکیم را محاسبه می کند و منحنی های استاندارد را نمودار می کند و زمان پردازش داده ها را صرفه جویی می کند.
• قابلیت فشار بالا5 MPa می تواند فشار بیش از حد را در عمق > 200 m شبیه سازی کند (با فرض γ=20 kN/m3 ، حدود 250 m).

درخواست

• آزمایشات معمول تحکیم️ تعیین شاخص فشرده سازی، ضریب تثبیت و فشار پیش از تثبیت خاک های ذرت نازک (گلی، گلی خامه ای).
• تثبیت فشار بالافشار حداکثر 5 MPa مناسب برای خاک های عمیق، پر شدن بالا و طراحی پیش بارگذاری اضافه.
• اندازه نمونه بزرگتر (Φ79.8 mm)مناسب برای خاک هایی که حاوی مقدار کمی ذرات ضخیم هستند و اثرات مقیاس را کاهش می دهند.

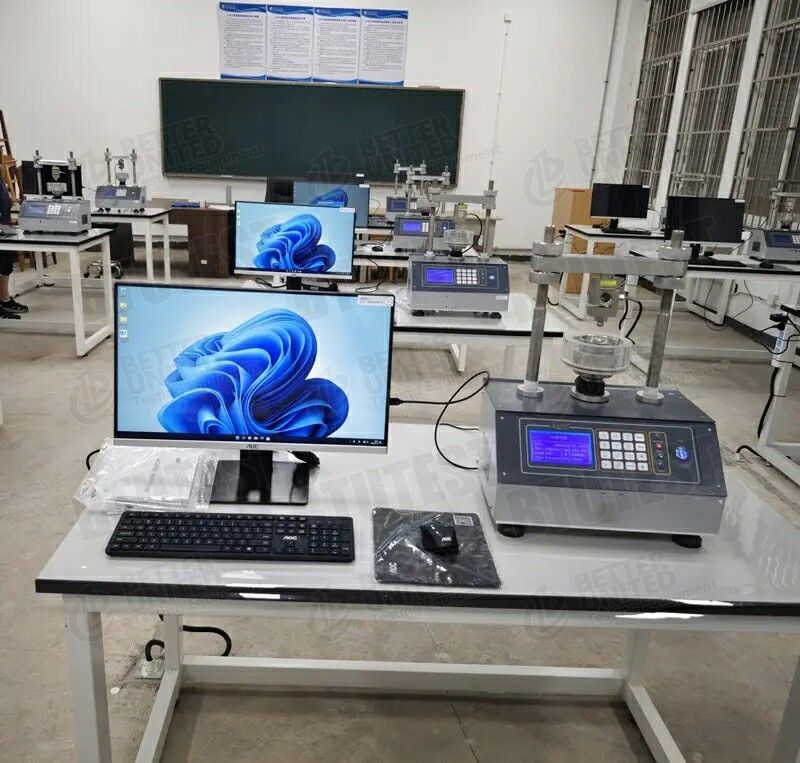

• پژوهش و آموزشلابراتوارهای مکانیک خاک دانشگاه برای آزمایشات دانشجویی و تحقیقات.
• آموزش نرم افزار- به طور خودکار منحنی ها را نقشه برداری می کند، به دانش آموزان کمک می کند تا تئوری یکپارچه سازی را درک کنند.

مزایا

• کنترل فشار دقیق بالادقت مطلق ±1 kPa، بسیار بالاتر از کلینیزومترهای معمولی (معمولا ±1٪ FS ≈ ±50 kPa).
• بارگیری مستمر بدون مرحلهاجازه می دهد تا CRS (سرعت ثابت کشش) یا آزمایشات تثبیت مسیر استرس سفارشی.
• دو اندازه نمونهانعطاف پذیری در انتخاب بر اساس حداکثر اندازه ذرات
• قابلیت گسترش خوبمی تواند چندین سلول تحکیم را اضافه کند یا ماژول های تست را ارتقا دهد.
• نرم افزار جامع- به طور خودکار پارامترها را محاسبه می کند، منحنی ها را با یک کلیک ایجاد می کند، کاهش تلاش و خطاهای نقشه برداری دستی.
• بارگذاری مکانیکیهیچ منبع هوا مورد نیاز نیست، تمیز، کم سر و صدا، مناسب برای آزمایشگاه های داخلی.
• فشار بالا5 MPa نیازهای تثبیت را برای اکثر عمق ها برآورده می کند.

چه چیزی را انتخاب کنیم؟

انتخاب این تجهیزات یا مقایسه با مدل های دیگر بر اساس الزامات آزمایش:

جریان فرآیند

مثال:آزمون تثبیت بارگذاری مرحله ای (ASTM D2435)

• آماده سازی نمونه
  • نمونه بدون اختلال یا دوباره شکل داده شده را با استفاده از یک حلقه Φ61.8 × 20 میلی متر یا Φ79.8 × 20 میلی متر برش دهید.
  • مقدار اولیه آب و تراکم را اندازه گیری کنید. اگر اشباع لازم باشد، خیس یا خلاء اشباع کنید.

• نصب نمونه
  • حلقه را با نمونه در سلول تثبیت قرار دهید (با سنگ های متخلخل و کاغذ فیلتر).
  • سلول را در قاب بارگذاری قرار دهید و سنسور جابجایی را نصب کنید (صفر آن).
  • سیستم جمع آوری داده ها رو وصل کنید

• فشار اولیه صندلی را اعمال کنید
  • تنظیم فشار کوچک (به عنوان مثال، 2-5 kPa) از طریق نرم افزار برای اطمینان از تماس خوب بین کاپ بارگیری و نمونه؛ خواندن جابجایی اولیه را ثبت کنید.

• پارامترهای تست تنظیم شده
  • در نرم افزار، گزینه "مودول تحکیم بارگذاری مرحله ای" را انتخاب کنید.
  • ترتیب بارگیری را تنظیم کنید (به عنوان مثال، 12.5، 25، 50، 100، 200، 400، 800، 1600، 3200 kPa، تا 5 MPa).
  • مدت زمان تنظیم شده برای هر مرحله بارگذاری (به عنوان مثال، 24 ساعت یا معیار ثبات مبتنی بر زمان، مانند تغییر جابجایی <0.01 میلی متر در ساعت گذشته).
  • فواصل جمع آوری داده ها را تنظیم کنید (به عنوان مثال، 0.1، 1، 10، 60 دقیقه و غیره).

• تست رو شروع کن
  • نرم افزار به طور خودکار اولین گام بارگیری را از طریق موتور اعمال می کند و فشار ثابت را حفظ می کند.
  • سنسور جابجایی تغییر عمودی را در زمان واقعی ثبت می کند؛ نرم افزار منحنی های جابجایی زمان را نمودار می کند.
  • هنگامی که هر مرحله بار به ثبات می رسد، مرحله بار بعدی به طور خودکار اعمال می شود.

• مرحله تخلیه (در صورتی که ریبوند باید اندازه گیری شود)
  • پس از رسیدن به حداکثر بار، تخلیه (به عنوان مثال، 1600, 800, 400, 200, 100, 50, 25 kPa) را انجام دهید تا منحنی های بازگشت را تعیین کنید.

• پایان و جدا کردن
  • پس از آزمایش، به صفر تخلیه شود، نمونه برداشته شود، وزن شود و خشک شود تا محتوای آب نهایی اندازه گیری شود (برای اصلاح).

• پردازش اطلاعات
  • نرم افزار به طور خودکار نسبت خالی، ضریب فشرده سازی av، شاخص فشرده سازی Cc و شاخص بازگشت Cs را برای هر مرحله بار محاسبه می کند.
  • نمودار منحنی e-p و منحنی e-lg p، فشار پیش از تثبیت Pc را تعیین می کند (روش کاساگراند).
  • محاسبه ضریب تثبیت Cv با استفاده از ریشه مربع روش زمان یا روش زمان لاگ و نمودار منحنی های Cv-P.
  • گزارش تست را تولید می کند.

اگر تجهیزات ازتثبیت CRS: تنظیم سرعت کشش ثابت (به عنوان مثال، 0.01 mm/min) ، اعمال بار مداوم در حالی که ثبت فشار منافذ (اگر مجهز به یک سنسور فشار منافذ) ؛ نرم افزار محاسبه Cv، Cc، Pc، و غیره،بر اساس نظریه CRS.

خلاصه:BTU-1 یک دستگاه تثبیت مکانیکی کاملا خودکار با کنترل فشار با دقت بالا (± 1 kPa) و فشار حداکثر 5 MPa است..نرم افزار قدرتمند جمع آوری و کنترل به طور خودکار پارامترهای تثبیت را محاسبه می کند و منحنی های مختلف استاندارد را نقشه برداری می کند.تثبیت فشار بالادر انتخاب باید محدوده فشار مورد نیاز و اندازه نمونه در نظر گرفته شود؛ اگر فقط تقویت معمول فشار پایین مورد نیاز باشد،یک مدل اقتصادی تر را می توان در نظر گرفتعملکردهای کنترل قابل گسترش اجازه می دهد تا در آینده از پیکربندی های چند واحد اضافه شود.
