سیستم تست سه محوری خودکار

توضیحات محصول

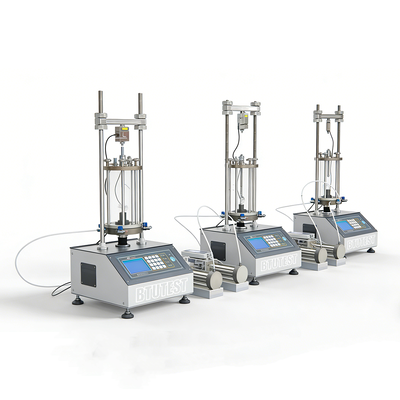

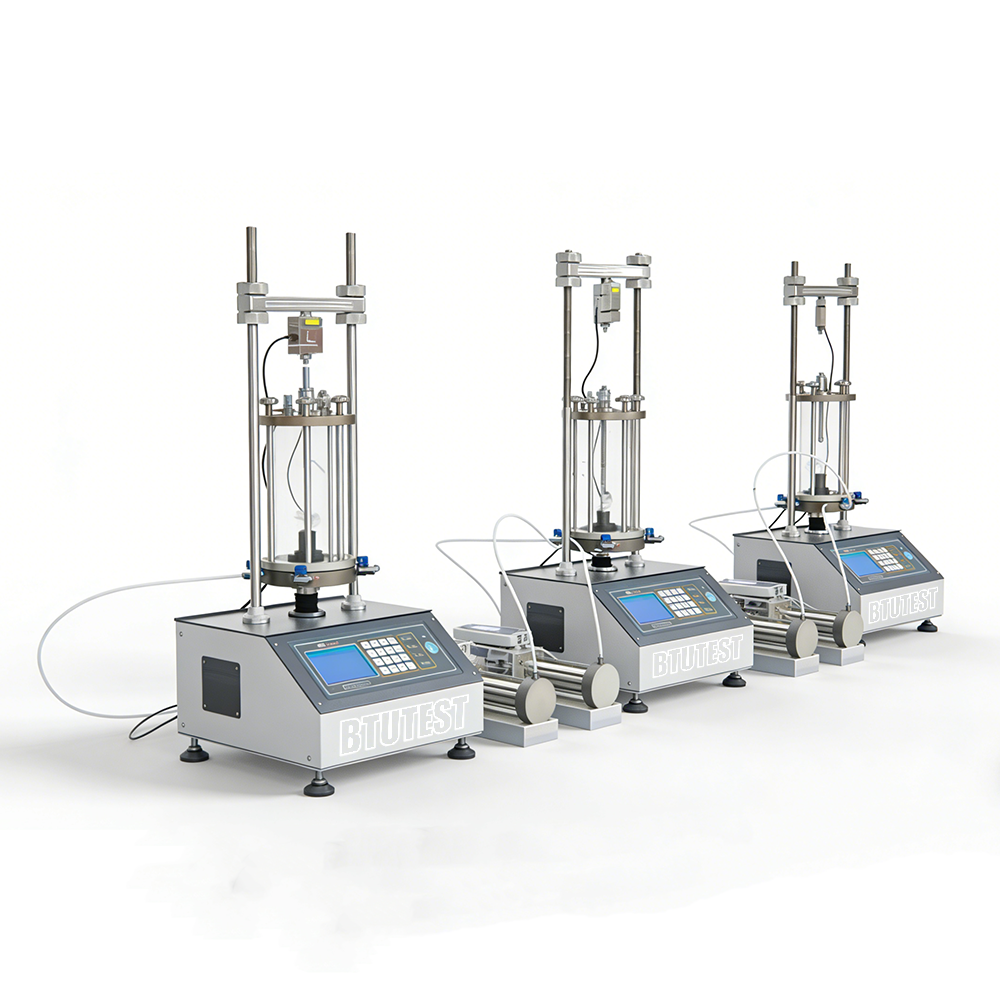

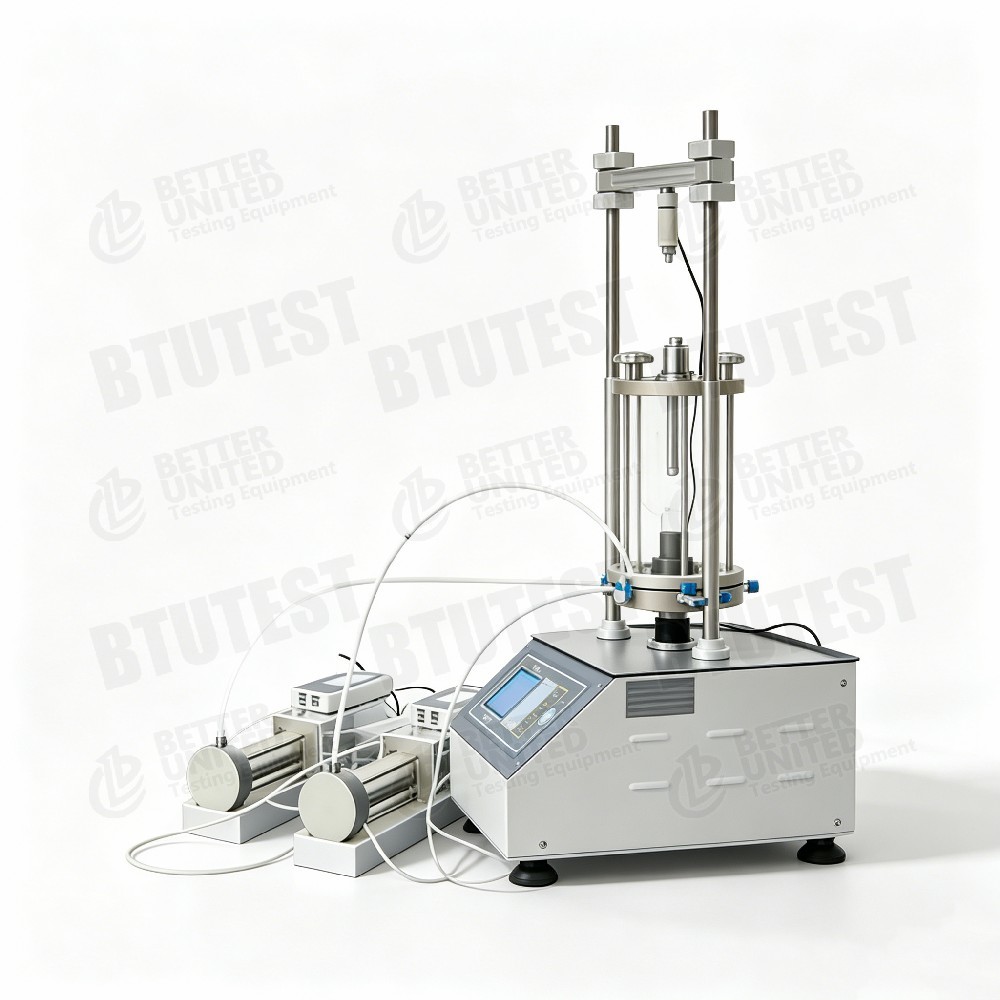

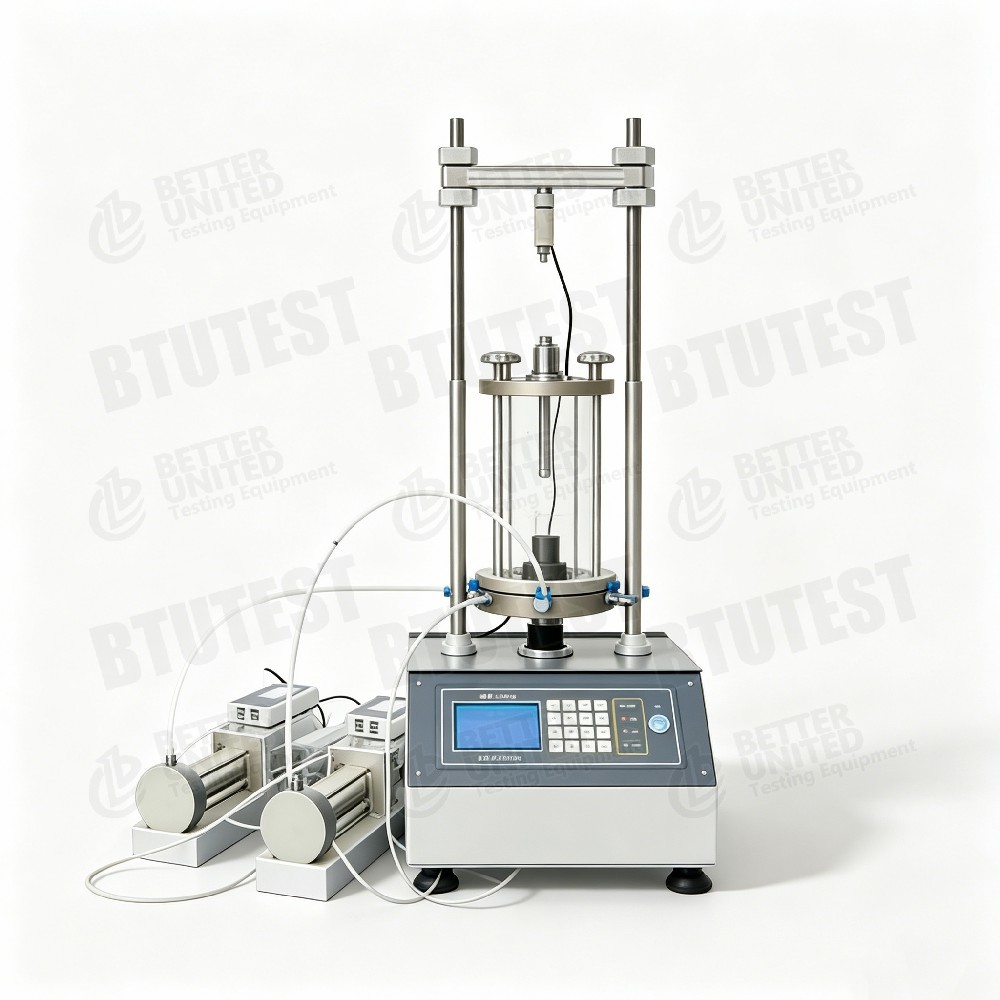

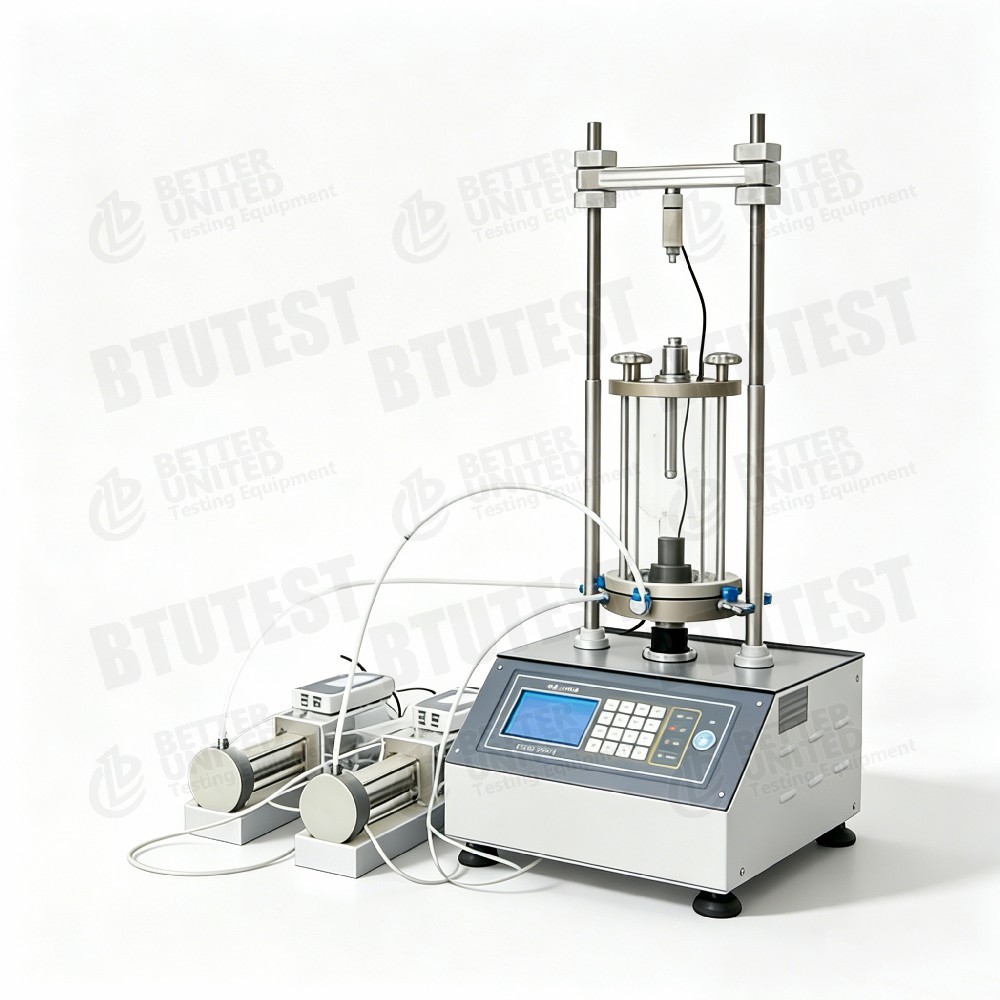

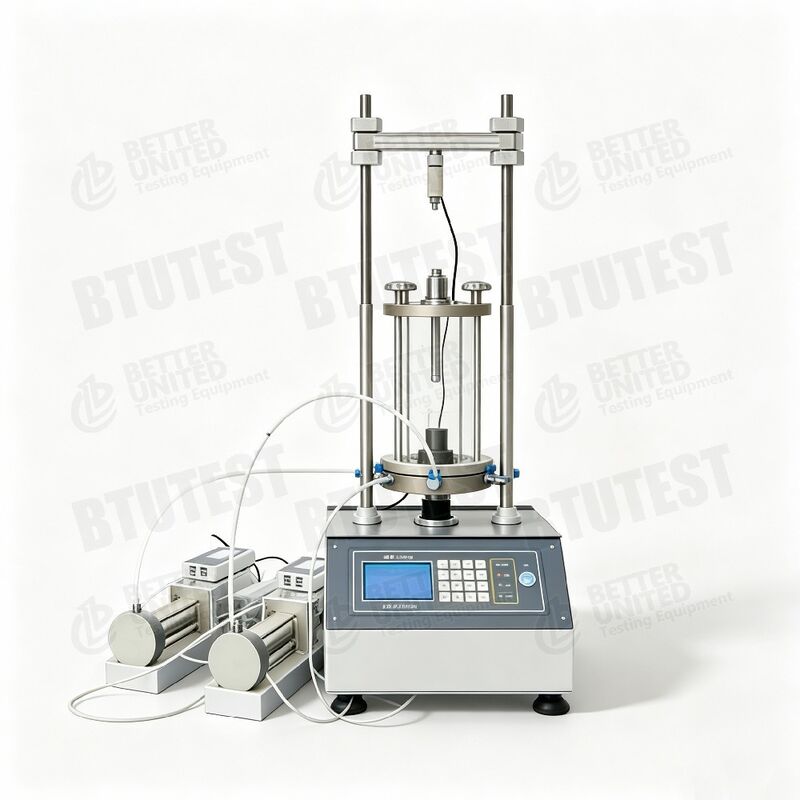

                                                           سیستم تست سه محوری خودکار

1. توضیحات

سری BTU-TTS aسیستم تست سه محوری ژئوتکنیکی چند منظورهبرای تعیین خواص مکانیکی خاک در مسیرهای مختلف تنش و شرایط زهکشی استفاده می شود. این سری شامل مدل‌های متعددی است که نیازمندی‌های آزمایش از نمونه‌های کوچک تا نمونه‌های خاک درشت دانه را پوشش می‌دهد. این سیستم بار محوری، فشار سلول، فشار برگشتی، کنترل نرخ برشی و ماژول‌های جمع‌آوری داده‌ها را ادغام می‌کند و از روش‌های مختلف تست سه محوری استاندارد پشتیبانی می‌کند.

2. استانداردهای آزمون

اگرچه جدول به صراحت اعداد استاندارد را فهرست نمی کند، اما بر اساس مشخصات کلی تست سه محوری، سیستم استانداردهای داخلی و بین المللی زیر را برآورده می کند:

•ASTM D4767(تست فشرده سازی سه محوری تلفیقی بدون تخلیه)

•ASTM D7181(تست فشرده سازی سه محوری تخلیه شده تلفیقی)

•ASTM D2850(تست سه محوری زهکشی نشده تلفیقی)

•BS 1377: قسمت 7(آزمون سه محوری استاندارد بریتانیا)

•ISO 17892-8(آزمایش برش سه محوری خاک)

•SL 237-1999(رویه آزمایش ژئوتکنیک چینی) و غیره

3. مشخصات

4. جزئیات

•کنترل کننده: کنترل کننده های مستقل برای فشار سلولی و فشار برگشتی که از کنترل فشار/حجم با دقت بالا پشتیبانی می کند.

•ماژول اکتساب داده: استاندارد، برای ثبت لحظه ای نیروی محوری، جابجایی، فشار منفذی، تغییر حجم.

•توابع نرم افزاری: شامل ماژول های تست زیر است:

◦ اشباع فشار برگشتی

◦ تثبیت همسانگرد/ناهمسانگرد

◦ تجمیع نشده زهکشی نشده (UU)

◦ یکپارچه بدون تخلیه (CU) با اندازه گیری فشار منفذی

◦ یکپارچه تخلیه شده (CD) با اندازه گیری تغییر حجم

◦ K0 یکپارچه سازی

◦ تست مسیر استرس

◦ تست رئولوژیکی

◦ کالیبراسیون سنسور

◦ پس پردازش و صادرات داده

•فشار هوا: برای اعمال فشار سلولی و برگشتی استفاده می شود. مدل ها سطوح 2/3/6 MPa را ارائه می دهند.

5. کاربرد

•بررسی سایت ژئوتکنیکی: پارامترهای مقاومت برشی (c, φ) خاکهای پی و خاکهای زیربنایی را تعیین کنید.

•آزمایش مصالح سد: مدل های بزرگ (100/200) مناسب برای آزمایش های سه محوری بر روی خاک های درشت دانه و سنگریزه.

•تجزیه و تحلیل پایداری شیب: منحنی تنش-کرنش را تحت شرایط زهکشی مختلف بدست آورید.

•مهندسی زیرزمینی: شبیه سازی پاسخ فشار منفذی در حین گودبرداری و بارگذاری.

•تحقیق و تدریس: برای اعتبارسنجی مدل های سازنده خاک و مطالعات مسیر تنش استفاده می شود.

6. مزایا

•محدوده بار و اندازه گسترده: از 10 کیلو نیوتن تا 2000 کیلو نیوتن، خاک های ریزدانه تا درشت دانه را پوشش می دهد.

•کنترل برش بسیار کم: حداقل 0.00001 میلی متر در دقیقه، مناسب برای تست های خزشی/رئولوژیکی.

•اندازه گیری حجم با دقت بالا: کنترل حجم فشار برگشتی تا 16000 میلی لیتر، نیازهای زهکشی/تغییر حجم نمونه بزرگ را برآورده می کند.

•کنترل نرم افزاری کاملا اتوماتیک: چندین روش تست استاندارد را ادغام می کند و خطای انسانی را کاهش می دهد.

•طراحی مدولار: پیکربندی انعطاف پذیر سلول/فشار برگشتی و فشار هوا. کالیبراسیون آسان سنسور

7. پارامتر (خلاصه)

8. چه چیزی را انتخاب کنید

توصیه هایی بر اساس نوع نمونه و الزامات آزمایش:

همچنین موارد زیر را در نظر بگیرید: نیاز به اندازه گیری فشار منفذی، دقت تغییر حجم، قابلیت کنترل مسیر تنش و تامین هوای فشرده در محل.

9. جریان فرآیند

در زیر یک روش استاندارد برای یک نمونه وجود داردتست تلفیقی بدون تخلیه (CU).با استفاده از سری BTU-TTS (اکثر مراحل به طور خودکار توسط نرم افزار کنترل می شوند):

مرحله 1: آماده سازی و نصب نمونه

• نمونه خاک قالب گیری شده یا دست نخورده را با توجه به اندازه نمونه مدل (به عنوان مثال، Φ70×H140 میلی متر) آماده کنید.

• سنگ متخلخل، کاغذ صافی، غشای لاستیکی را در اطراف نمونه جمع کنید و روی پایه سلول سه محوری قرار دهید.

• سنسور فشار منافذ و خط زهکشی بالا را نصب کنید، سلول را آب بندی کنید.

مرحله 2: پر کردن سیستم و هواگیری

• سلول ها و کنترل کننده های فشار برگشتی را باز کنید، خطوط و سلول را با آب بدون هوا پر کنید، حباب های هوا را بردارید.

• برای اطمینان از اندازه گیری دقیق تغییر حجم، از عملکرد "خط تهویه" نرم افزار استفاده کنید.

مرحله 3: اشباع فشار برگشتی

• ماژول “Back Pressure Saturation” را در نرم افزار انتخاب کنید.

فشار معکوس هدف (به عنوان مثال، 300 کیلو پاسکال) و فشار سلول (20 تا 50 کیلو پاسکال بالاتر از فشار برگشتی) را تنظیم کنید.

• همزمان با نظارت بر ضریب فشار منفذی B به طور خودکار فشار برگشتی را اعمال کنید (معمولاً B≥0.95 اشباع کامل را نشان می دهد).

مرحله 4: تثبیت همسانگرد/ناهمسانگرد

• ماژول "تجمیع" را در نرم افزار انتخاب کنید.

• فشار سلول هدف (یا شرایط K0) و معیارهای ثبات تغییر حجم/زمان تثبیت را تنظیم کنید.

• سیستم به طور خودکار تغییر حجم و اتلاف فشار منفذی را ثبت می کند، گزارش تثبیت تولید می کند.

مرحله 5: برش زدن (زهکش نشده یا زهکشی شده)

• ماژول "Shearing" را انتخاب کنید، نرخ برش را تنظیم کنید (مثلاً 0.05 میلی متر در دقیقه).

• شروع بارگذاری محوری. سیستم بلادرنگ نیروی محوری، جابجایی، فشار منفذی (CU) یا تغییر حجم (CD) را ثبت می کند.

• به طور خودکار وضعیت اوج یا خاتمه را تشخیص دهد (به عنوان مثال، کرنش به 20٪ می رسد).

مرحله 6: پایان آزمایش و پردازش داده ها

• نرم افزار به طور خودکار بارگذاری را متوقف می کند، فشار سلول را آزاد می کند، داده های خام (استرس، کرنش، فشار منفذ، تغییر حجم) را صادر می کند.

• ماژول پس از پردازش پارامترهای مقاومت برشی (c, φ)، مدول الاستیک، کرنش شکست و غیره را محاسبه می کند.

• تولید گزارش تست، صادرات به Excel/PDF.

مرحله 7: تمیز کردن و نگهداری تجهیزات

• آب سلول را تخلیه کنید، نمونه را بردارید.

• خطوط تمیز و سنگ متخلخل. بررسی صفر کردن سنسور را انجام دهید.

برای سایر انواع آزمایش (UU، CD، مسیر تنش، رئولوژی)، فقط شرایط زهکشی و اهداف کنترل در طول مراحل اشباع/تثبیت/برش تغییر می‌کند. این نرم افزار جادوگران داخلی را بر این اساس فراهم می کند.
