دستگاه برش مستقیم سنگ اتوماتیک

توضیحات محصول

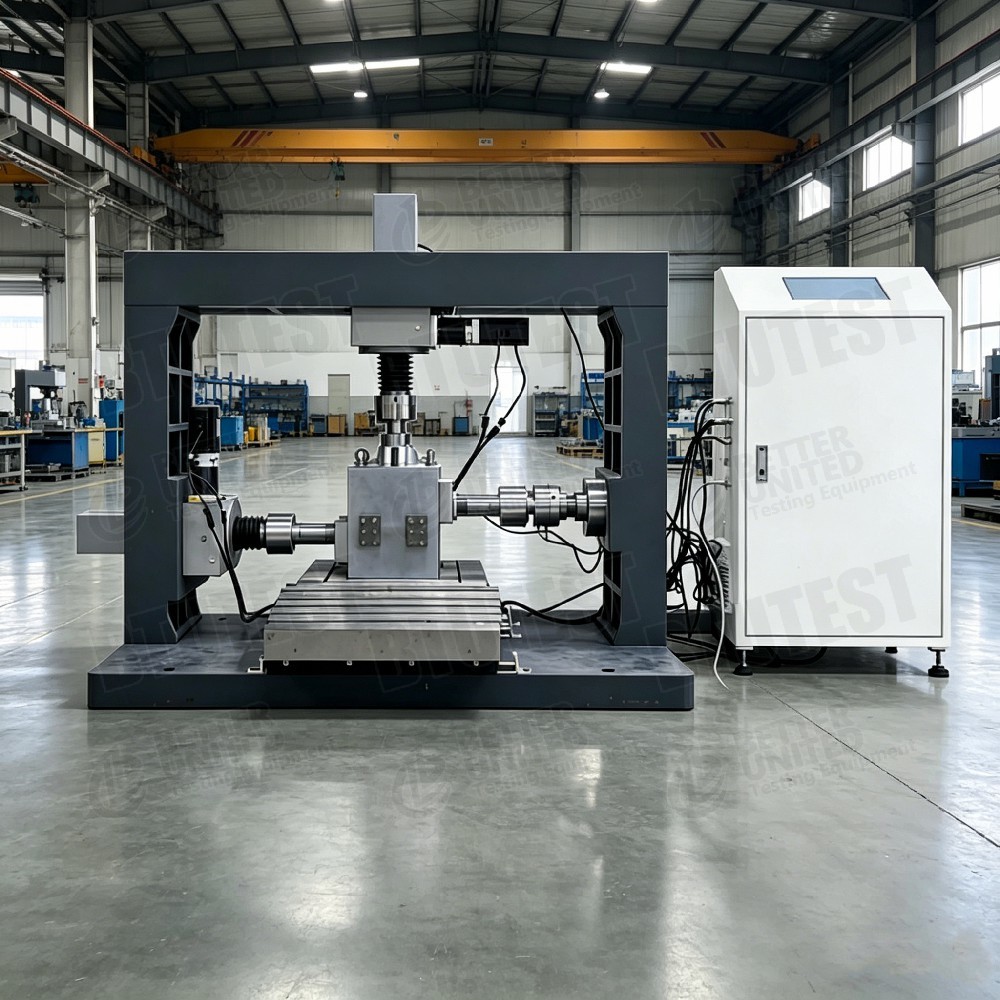

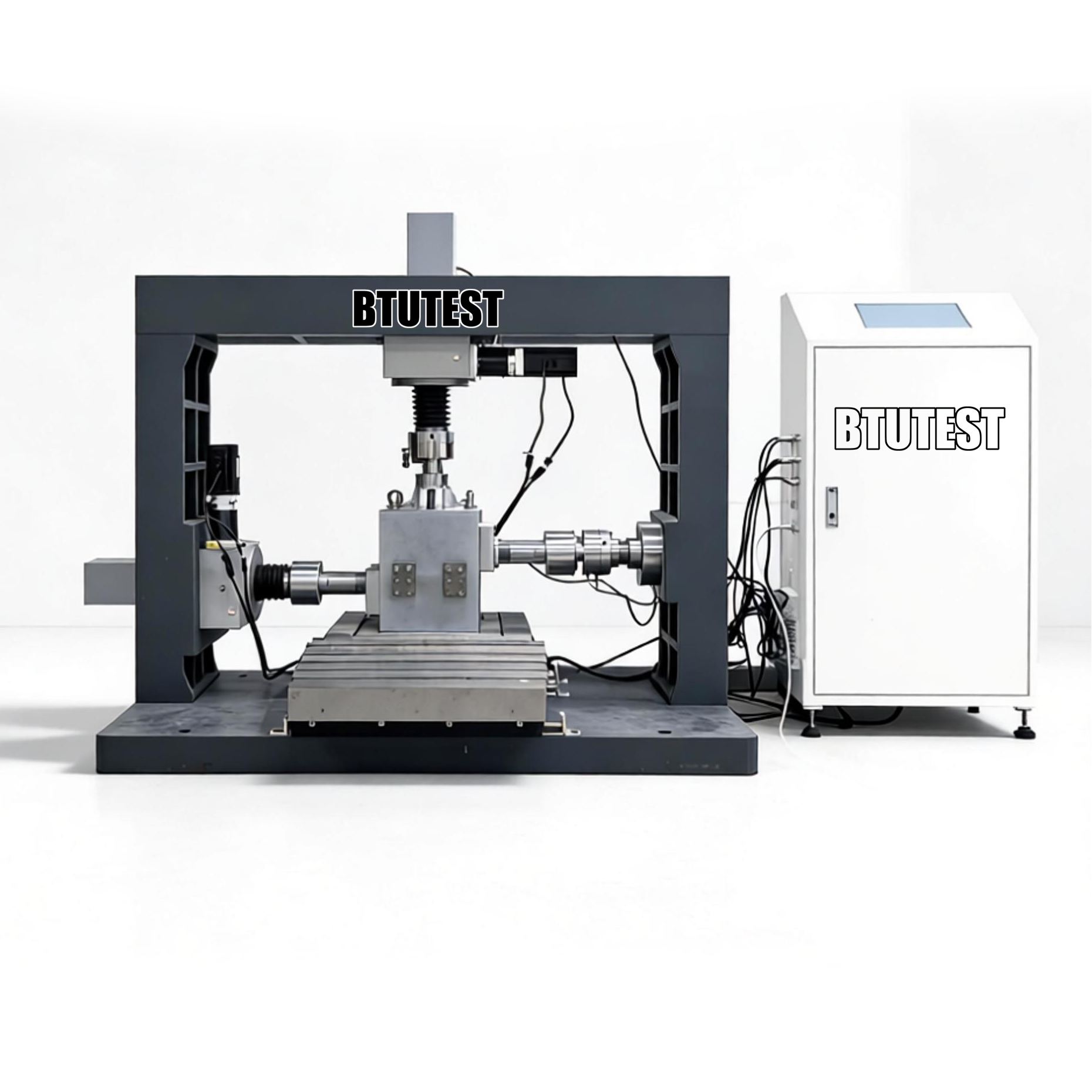

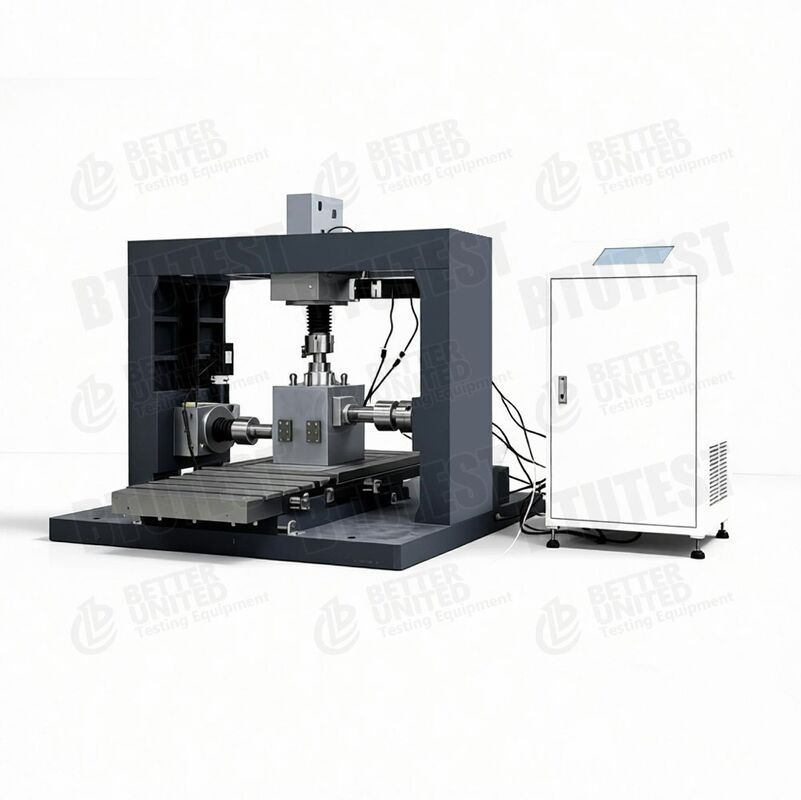

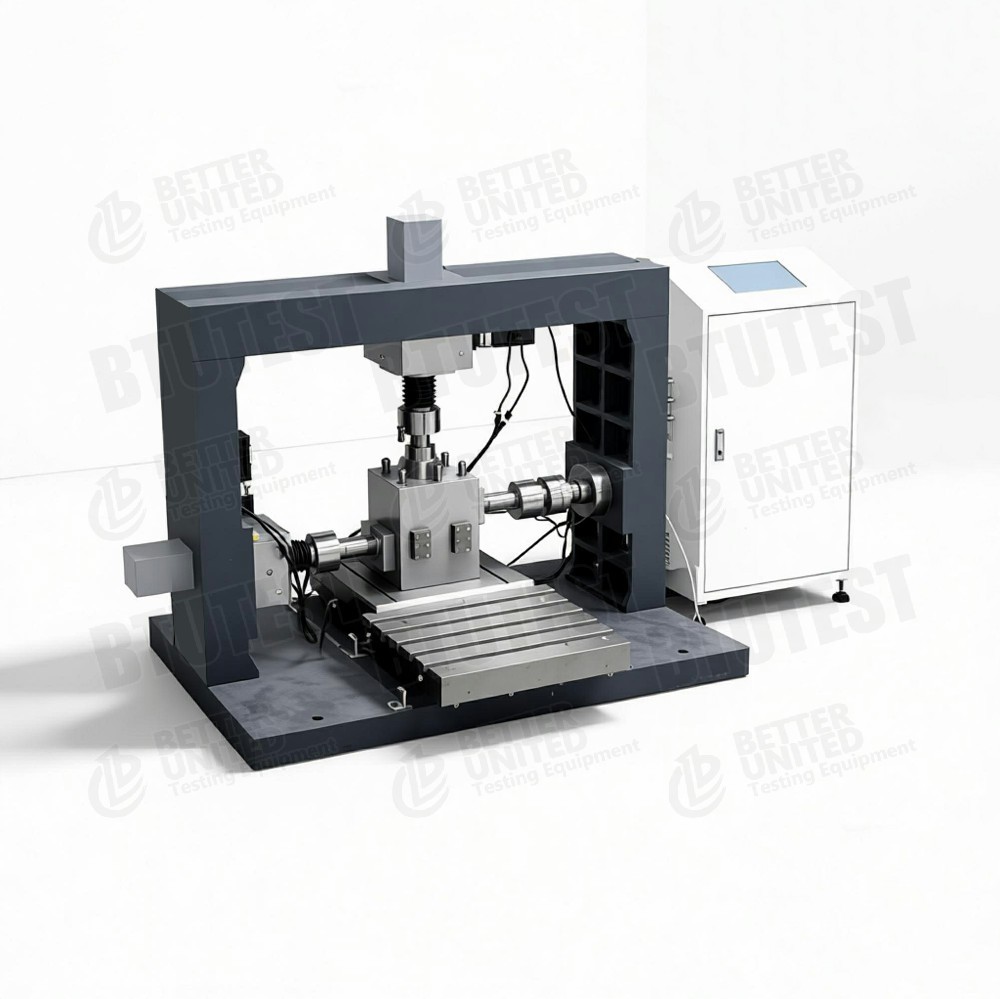

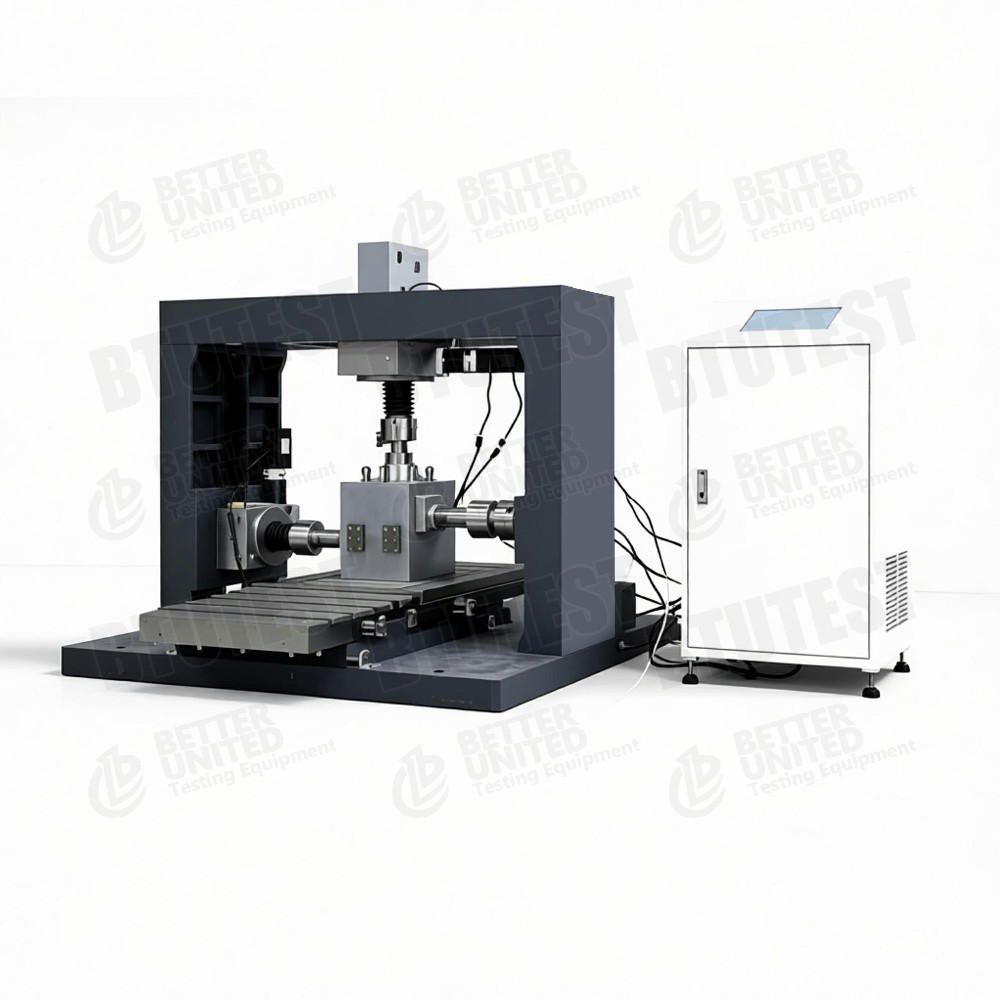

دستگاه برش مستقیم صخره کاملا اتوماتیک

مدل هاBTU-RDSS-30 /BTU-RDDA-50

توضیحات

این تجهیزاتدستگاه برش مستقیم صخره کاملا اتوماتیکاستفاده می شود برای تعیین مقاومت برش نمونه های سنگی (از جمله قطعات گرد، مربع، مکعب و سنگی).کنترل الکتروائیدرولیک حلقه بسته سروبرای کنترل دقیق برش و بارهای عادی. ویژگی های اصلی عبارتند از:

• سیستم کنترل حلقه بسته سرو، دو زمان (دست/کشان)
• فریم واکنش بار نرمال سفت بر روی پرتوهای خطی نصب شده است تا اصطکاک افقی را به حداقل برساند و اطمینان حاصل شود که بار نرمال در طول کل جابجایی برش عمودی باقی می ماند
• حلقه نمونه با قطر داخلی 150 میلی متر و ارتفاع تا 150 میلی متر
• آزمایش برش کنترل شده با نرم افزار با فشار عادی ثابت یا سفتی طبیعی ثابت، نمایش گرافیکی نتایج در زمان واقعی
• دستگاه برش مستقیم در مقیاس بزرگتر نیز در دسترس است (به عنوان مثال، بار برش تا 500 kN، اندازه نمونه تا 150 میلی متر)

دو مدل در دسترس است:

• BTU-RDSS-30: مدل پایه، برش 300 kN / بار نرمال، 50 میلی متر
• BTU-RDDA-50: مدل پیشرفته، برش 500 kN/حمل عادی، 50 میلی متر، پشتیبانی از برش باقی مانده و آزمایش تکمیلی

استانداردهای آزمایش (بین المللی)

• ASTM D5607(طریقه تست استاندارد برای برش مستقیم سنگ)
• روش های پیشنهاد شده توسط ISRM(تست برش مستقیم برای سنگ ️ انجمن بین المللی مکانیک سنگ)
• ASTM D4554(شکنش مستقیم بلوک های سنگی)
• ASTM D2664(مقاومت سه محوری سنگ ها با یک اصل مشابه)
• BS EN 12407(روش های آزمایش سنگ طبیعی)

تجهیزات با الزامات این استانداردها برای کنترل بار، اندازه گیری جابجایی و کنترل استرس طبیعی در آزمایش برش مستقیم سنگ مطابقت دارد.

مشخصات

جزئیات

• کنترل الکتروا هیدرولیک با حلقه بسته- هر دو بارگیری برش و بارگذاری عادی از سیستم های سرو هیدرولیک برای کنترل دقیق نیروی / جابجایی استفاده می کنند، که از مسیرهای استرس پیچیده پشتیبانی می کنند.
• فشار/کشان دو ضربه ای- امکان برش به جلو و عقب را برای آزمایش مقاومت باقیمانده فراهم می کند.
• فریم واکنش خطی- قاب واکنش بار عادی بر روی لگارهای خطی نصب شده است.اطمینان از اینکه بار نرمال عمودی به سطح برش باقی می ماند (از لحظات منحرف اجتناب می شود).
• حلقه نمونه- قطر داخلی 150 میلی متر، ارتفاع 150 میلی متر، گنجایش قطعات سنگی استوانه ای، مربع، مکعب یا نامنظم.
• اندازه گیری جابجاییمی تواند چهار سنسور جابجایی عمودی را متصل کند؛ نرم افزار به طور خودکار متوسط جابجایی عمودی را محاسبه می کند.
• حالت های تست️
  • فشار نرمال ثابت (بار نرمال ثابت)
  • سفتی طبیعی ثابت (نمونه شرایط مرزی خاص)
  • برش باقیمانده (شیر متقابل)
  • آزمایش افزایشی (بارگیری چند مرحله ای)
• توابع نرم افزاریکنترل آزمایشی خودکار، نمایش در زمان واقعی منحنی های جابجایی بار و منحنی های فشار، پردازش داده های خودکار.

درخواست

• مکانیک سنگتعیین پارامترهای مقاومت برش (c، φ) از مفاصل سنگ، بلوک های سنگ و هواپیماهای ساختاری.
• مهندسی ژئوتکنولوژی- تجزیه و تحلیل ثبات پایه های سد، تونل اطراف سنگ و شیب های سنگ.
• قطعات سنگ✓ مقاومت برش قطعات سنگ نامنظم را آزمایش کنید (به عنوان مثال، کولوویوم، سنگ خرد شده).
• قدرت باقیماندهمطالعه تخریب مقاومت مفاصل سنگ پس از برش مکرر (BTU-RDDA-50).
• آزمایش های افزایشیبرای به دست آوردن نقاط قوت متعدد، فشارهای عادی مختلف را بر روی یک نمونه اعمال کنید.
• پژوهش و آموزشلابراتوار های مکانیک سنگ در دانشگاه ها و موسسات تحقیقاتی

مزایا

• ظرفیت بارگذاری بالاتا 500 kN، مناسب برای سنگ سخت و نمونه های بزرگ
• فریم واکنش خطیاطمینان از اینکه نیروی عادی عمودی به سطح برش باقی می ماند، از خطاهای لحظه اجتناب می کند و دقت آزمایش را بهبود می بخشد.
• فشار/کشان دو ضربه ایاجازه می دهد برش متقابل برای مطالعات قدرت باقیمانده.
• سازگار با چندین شکل نمونهبلوک های گرد، مربع، مکعب و نامنظم را می توان آزمایش کرد.
• کنترل سرو با حلقه بستهکنترل قدرت یا جابجایی با دقت بالا، مسیرهای آزمون پیچیده قابل برنامه ریزی.
• میانگین جابجایی عمودی چند سنسور۴ سنسور تحرک عمودی؛ نرم افزار به طور خودکار میانگین را محاسبه می کند و اثر خم شدن نمونه را از بین می برد.
• توابع نرم افزاری غنیاز فشار عادی ثابت، سفتی طبیعی ثابت، برش باقیمانده، آزمایش های افزایشی و غیره پشتیبانی می کند.
• حلقه نمونه بزرگ* 150 میلی متر ID × 150 میلی متر برای آزمایش نمونه های سنگ بزرگتر.

چه چیزی را انتخاب کنیم؟

مدل را بر اساس الزامات آزمایش انتخاب کنید:

توجه: عملکردهای ′′تجربه برش باقیمانده و آزمایش افزایشی′′ BTU-RDDA-50 برای مطالعه تکامل مقاومت سطح مفاصل بسیار مهم است. اگر چنین آزمایشاتی در آینده مورد نیاز باشد،بهتره که مدل 50 رو مستقيم انتخاب کني.

جریان فرآیند

مثال:آزمایش برش مستقیم سنگ (اضطراب طبیعی ثابت) با استفاده ازBTU-RDSS-30

• آماده سازی نمونه
  • نمونه سنگ استوانه ای با قطر 50 میلی متر یا 100 میلی متر، یا قطعه مربع / مکعب / نامنظم را آماده کنید.
  • ابعاد نمونه را اندازه گیری کنید و ویژگی های سطح مفاصل (در صورت وجود) را توصیف کنید.

• نصب نمونه
  • نمونه را در حلقه نمونه با قطر داخلی 150 میلی متر قرار دهید و برای حفظ آن از قاب ها یا وسایل استفاده کنید.
  • حلقه نمونه را در جعبه برش قرار دهید، پیستون بارگذاری عادی و پیستون بارگذاری افقی را متصل کنید.
  • چهار سنسور تحرک عمودی (LVDT) در اطراف بالای نمونه نصب می شود و یک سنسور تحرک افقی نصب می شود.

• فشار نرمال را اعمال کنید
  • فشار عادی هدف (به عنوان مثال 2 MPa) را از طریق نرم افزار تنظیم کنید.
  • سیستم سرو عادی به طور خودکار بار ثابت را اعمال می کند و حفظ می کند (چوکات واکنش خطی حامل تضمین می کند که نیروی عمودی باقی بماند).
  • جابجایی عمودی (متوسط) را ثبت کنید تا ثابت شود.

• پارامترهای برش را تنظیم کنید
  • ماژول "بررسی برش مستقیم سنگ" را انتخاب کنید.
  • سرعت برش را تنظیم کنید (به عنوان مثال، 1 mm/min، یا کنترل جابجایی).
  • محدودیت جابجایی برش را تنظیم کنید (به عنوان مثال، 10 میلی متر یا تا زمان باقیمانده).
  • حالت کنترل را انتخاب کنید: معمولا کنترل جابجایی.

• شروع به تراشیدن
  • سیستم سرو افقی را شروع کنید تا جعبه برش را فشار دهید.
  • نرم افزار نیروی برش افقی، جابجایی افقی، جابجایی عمودی (متوسط چهار) و زمان را در زمان واقعی ثبت می کند.
  • منحنی جابجایی فشار برش نمودار.

• حالت توقف
  • به طور خودکار متوقف می شود زمانی که جابجایی پیش تنظیم شده برش یا پس از کاهش واضح فشار برش (شکست) مشخص شود.

• جدا کردن و تمیز کردن
  • نیروی عادی را تخلیه کنید، پیستون افقی را بکشید، و نمونه را خارج کنید.
  • حالت شکست ثبت شده (شکستن در امتداد مفصل، شکستن ماتریس سنگ و غیره).
  • حلقه نمونه و سنسورها رو تميز کن

• پردازش اطلاعات
  • نرم افزار فشار برش اوج را محاسبه می کند.
  • برای آزمایشات در تنش های نرمال مختلف، پوشش Mohr-Coulomb را برای بدست آوردن انسجام مفصل سنگ c و زاویه اصطکاک φ نمودار کنید.
  • در صورت انجام برش باقیمانده (BTU-RDDA-50) پارامترهای مقاومت باقیمانده را محاسبه کنید.
  • گزارش تست رو تولید کن

برای آزمایش برش باقیمانده یا آزمایش تکمیلی:

• برش باقیمانده: پس از اولین برش، جهت را برعکس کنید یا چندین برش متقابل انجام دهید تا قدرت باقیمانده را بدست آورید.
• آزمایش افزایشی: فشارهای نرمال مختلف را به صورت تدریجی بر روی یک نمونه اعمال کنید و هر بار برای به دست آوردن چندین نقطه داده برش دهید (از نمونه ها صرفه جویی کنید).

خلاصه:BTU-RDSS-30 و BTU-RDDA-50 دستگاه های برش مستقیم صخره ای کاملا خودکار با استفاده از کنترل الکترو هیدرولیک حلقه بسته سرو هستند.قاب واکنش استوار خطی تضمین می کند که نیروی عادی عمودی به هواپیما برش باقی می ماند. آنها از اشکال نمونه های متعدد پشتیبانی می کنند. RDSS-30 برای برش مستقیم سنگ معمولی (300 kN) مناسب است.در حالی که RDDA-50 ظرفیت بار بالاتر (500 kN) را ارائه می دهد و از آزمایشات برش باقی مانده و افزایشی پشتیبانی می کند. انتخاب باید بر اساس حداکثر الزامات بار و نیاز به حالت های آزمایش پیشرفته باشد. آنها برای مکانیک سنگ، مهندسی ژئوتکنولوژی و مطالعات خطر زمین شناسی قابل استفاده هستند.
