دستگاه برش مستقیم رئولوژیکی سه گانه

توضیحات محصول

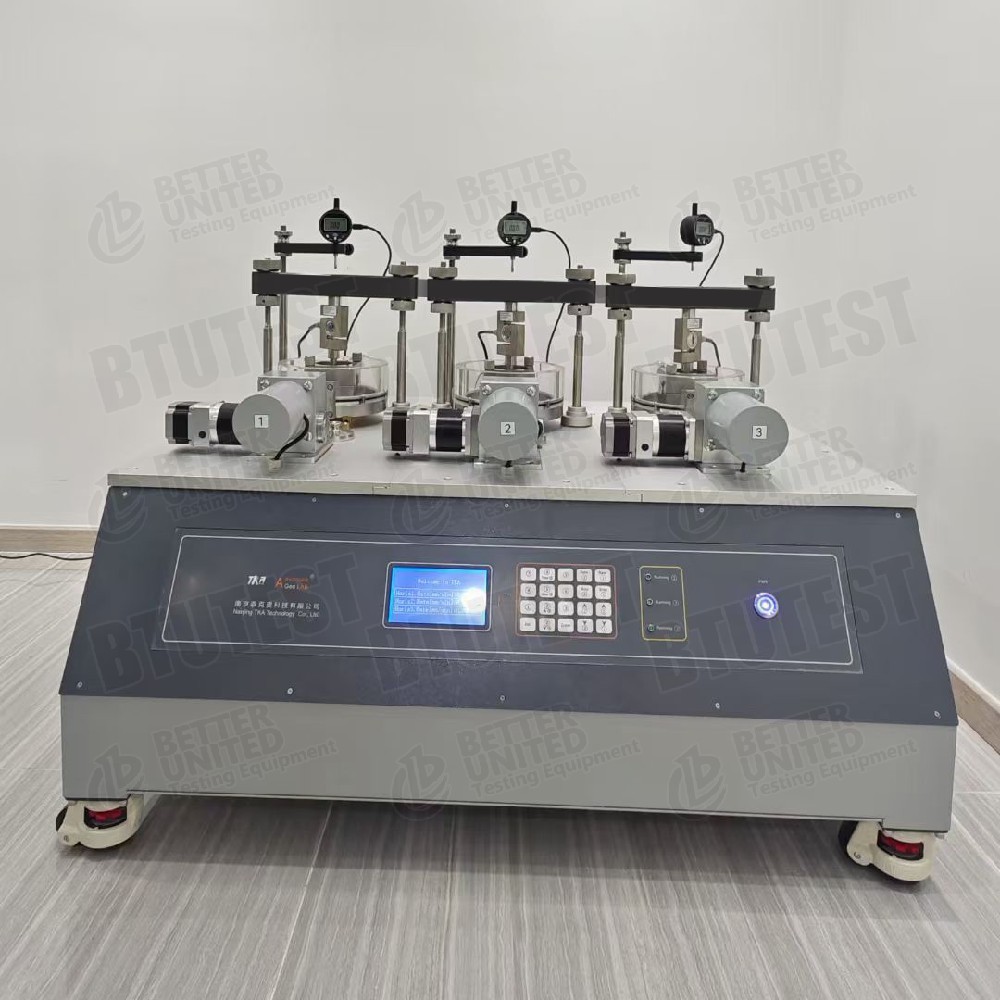

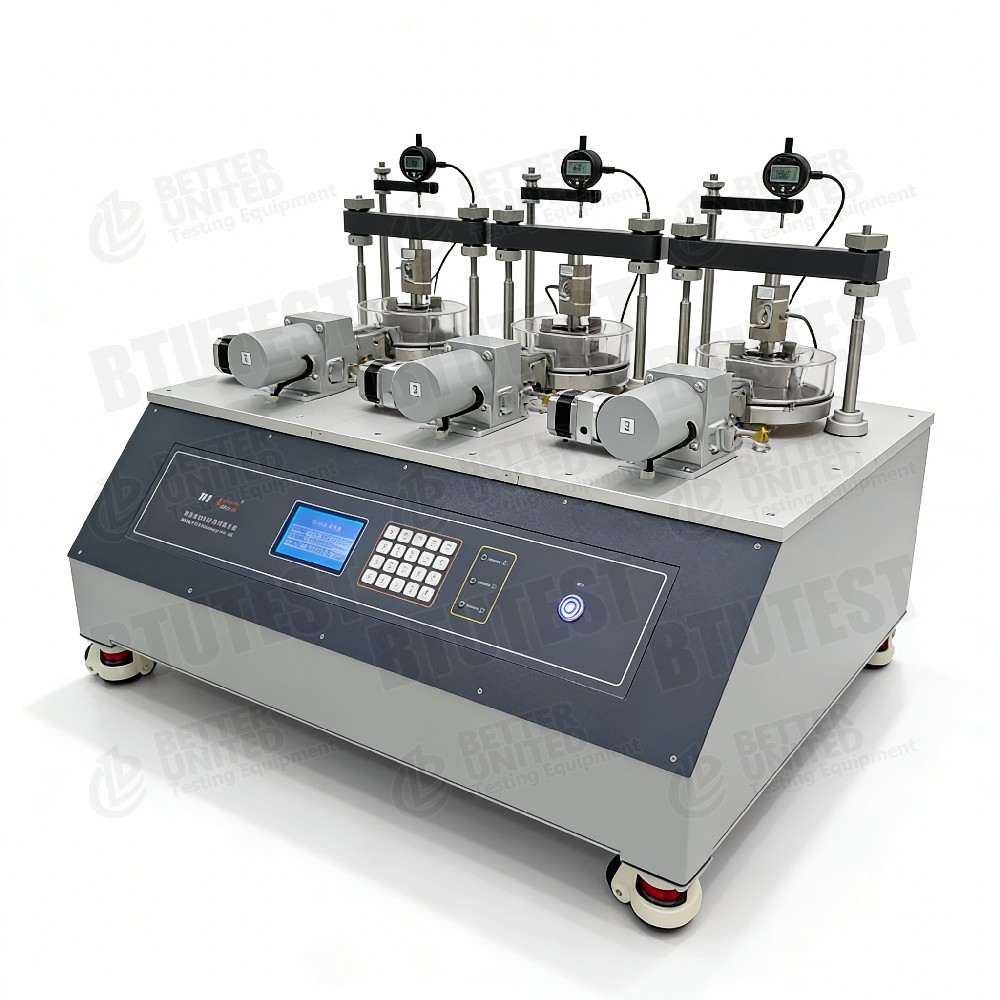

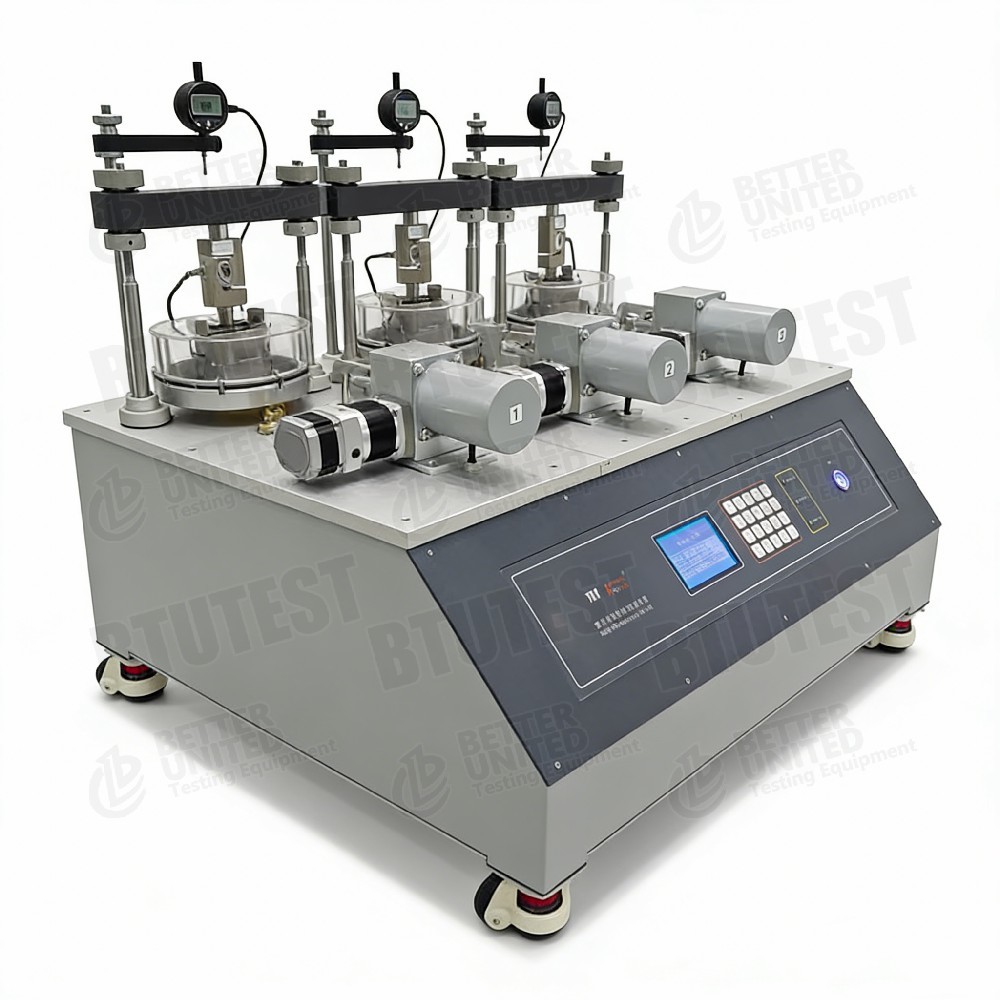

دستگاه برش مستقیم سه گانه رئولوژیکBTUسری TRA (TRA-1 / TRA-2 / TRA-3)

توضیحات

این سری شامل:دستگاه های برش مستقیم سه گانه رئولوژیک، مدل هاBTU-TRA-1،BTU-TRA-2،BTU-TRA-3، برای آزمایش همزمان برش مستقیم سه نمونه طراحی شده است که به ویژه برای مطالعات رئولوژیکی (زوردگی) مناسب است.این سه مدل عمدتا در سطح اتوماسیون و روش جمع آوری داده ها متفاوت هستند.:

• BTU-TRA-1: مدل پایه، صفحه نمایش ال سی دی، بدون جمع آوری داده
• BTU-TRA-2: مدل جمع آوری داده، مجهز به سیستم ثبت داده
• BTU-TRA-3: مدل کاملا اتوماتیک، کنترل حلقه بسته سرو

ویژگی های مشترک:

• واحد سه گانه (سه نمونه را به طور همزمان آزمایش می کند)
• اندازه نمونه: Φ61.8 × H20 mm (حلقه برش استاندارد)
• سرعت برش: 0.00001-6 mm/min، تنظیم بدون گام
• حداکثر فشار نرمال: 0.4 MPa (برای هر سه مدل یکسان است)
• حداکثر فشار برش: 0.4 MPa برای TRA-1؛ 0.8 MPa برای TRA-2/3
• ماژول های آزمایش: برش مستقیم، برش چرخه ای، برش مستقیم رئولوژیکی (TRA-2/3 همچنین شامل تثبیت استاندارد است)
• گزینه های ارتقاء بعدی: ماژول کنترل دما (0 ~ + 90 °C) و فشار بالا (1.6 MPa)

استانداردهای آزمایش (بین المللی)

• ASTM D3080(بررسی برش مستقیم)
• ASTM D7608(قوت باقیمانده قیچی متقابل)
• ASTM D5321(شکنش رابط اصول مشابه)
• ISO 17892-10(بررسی برش مستقیم)
• BS 1377-7(بررسی برش مستقیم)
• ASTM D6519(آزمایش های کروپ/ریولوژیکی ممکن است به استانداردهای آزمایش ریولوژی خاک اشاره داشته باشد)

تجهیزات مطابق با الزامات این استانداردها برای سرعت برش، کنترل تنش طبیعی و اندازه گیری جابجایی است.

مشخصات

جزئیات

• طراحی سه واحد۳ نمونه را می توان به طور همزمان (با فشارهای طبیعی متفاوت یا شرایط یکسان) تراشید، که کارایی را به شدت بهبود می بخشد.
• محدوده فشار طبیعی پایین- حداکثر 0.4 MPa، مناسب برای خاک های نرم، تورف، خاک های دارای محتوای آب بالا و سایر شرایط کم استرس.
• تفاوت فشار برش- TRA-1 حداکثر فشار برش 0.4 MPa؛ TRA-2/3 0.8 MPa - آخرین می تواند مواد با قدرت بالاتر را آزمایش کند.
• روش های بارگیری️
  • TRA-1/2: بارگذاری اهرم (وزن ها) ساده، قابل اعتماد، اما نیاز به تغییر وزن دستی دارد.
  • TRA-3: بارگذاری با حلقه بسته سرو (servo closed-loop loading) ️ کنترل استرس طبیعی خودکار، قادر به مسیرهای استرس پیچیده
• پیکربندی سنسور️
  • TRA-1: 3 سلول بار (یک نیروی برش افقی در هر واحد؟ نیروی عادی محاسبه شده از وزنه اهرم، بدون سنسور) + 3 سنسور جابجایی.
  • TRA-2/3: 6 سلول بار (معمول + افقی در هر واحد) ، 3 سنسور جابجایی (یک افقی در هر واحد).
• روش کسب️
  • TRA-1: فقط صفحه نمایش LCD، ضبط دستی
  • TRA-2: ثبت اطلاعات خارجی، ثبت خودکار.
  • TRA-3: سرو حلقه بسته، کنترل اتوماتیک + جذب.
• ماژول های آزمایشتمام مدل ها از برش مستقیم، برش چرخه ای و برش مستقیم رئولوژیکی پشتیبانی می کنند. TRA-2/3 علاوه بر این شامل تثبیت استاندارد (بارگیری مرحله ای) است.
• برش مستقیم رئولوژیکیآزمایشات دراز مدت در حرکت در اندازه گیری جابجایی برش در طول زمان.
• گزینه های ارتقا️
  • کنترل درجه حرارت (0 ~ + 90 °C): برای مطالعات اتصال درجه حرارت.
  • فشار بالا (1.6 MPa): حداکثر فشار طبیعی را از 0.4 MPa به 1.6 MPa افزایش می دهد، مناسب برای خاک های سخت تر.

درخواست

• مطالعات رئولوژیکی️ تعیین تغییر شکل وابسته به زمان خاک های نرم، تورف، خاک های ارگانیک بالا و غیره
• برش چرخه ای️ شبیه سازی تخریب قدرت تحت زلزله، موج یا بارگذاری ترافیک.
• مهندسی خاک نرم️ حل و فصل زیرپایه، تجزیه و تحلیل پایداری شیب بلند مدت.
• آزمایش سه گانه کارایی بالا✓ آزمایشات مستقیم برش یا خزیدن همزمان در سه فشار عادی مختلف برای تعیین سریع پارامتر های قدرت.
• تظاهرات آموزشی✅ تصور شکست برش و پدیده های خزیدن.
• اثرات دماییبا استفاده از ماژول کنترل دمای اختیاری، تاثیر دمای روی رئولوژی خاک را مطالعه کنید.

مزایا

• طراحی سه واحددر یک آزمایش، سه مجموعه داده به دست آورید، سه برابر کارایی یک دستگاه واحد.
• سرعت برش بسیار پایین۰٫۰۰۱ میلی متر/دقیقه، مناسب برای تست های طولانی مدت خزیدن.
• مسیر ارتقاء ماژولارارتقا از پایه (TRA-1) به جمع آوری داده (TRA-2) یا کاملا خودکار (TRA-3).
• حالت های آزمایشی چندگانه- برش مستقیم، برش چرخه ای، برش مستقیم رئولوژیکی، تثبیت و غیره
• قابلیت گسترش بعدیکنترل دمای اختیاری و ارتقاء فشار بالا باعث افزایش ظرفیت می شود.
• بارگذاری اهرم (TRA-1/2)ساده، قابل اعتماد، بدون نیاز به برق، هزینه کم.
• در حال حاضر در حال بررسی است.کنترل خودکار با دقت بالا، مناسب برای مسیرهای فشرده پیچیده.
• اندازه گیری جابجایی با وضوح بالامناسب برای نظارت بر انحرافات کوچک خزیدن.

چه چیزی را انتخاب کنیم؟

مدل را بر اساس الزامات آزمایش و بودجه انتخاب کنید:

توجه: سیستم سرو حلقه بسته TRA-3 به طور خودکار فشار عادی را کنترل می کند که برای حفظ فشار ثابت در طول آزمایشات خزیدن بسیار مفید است."ترا-3" به شدت توصیه می شود..

جریان فرآیند

مثال:آزمایش تراش روی خاک نرم (اضطراب عادی ثابت) با استفاده از دستگاه تراش مستقیم رئولوژیکی سه گانه کاملا خودکار (BTU-TRA-3)

• آماده سازی نمونه
  • با استفاده از حلقه برش Φ61.8×20 میلی متر، سه نمونه خاک نرم بدون اختلال یا دوباره شکل گرفته را برش دهید.
  • مقدار اولیه آب و تراکم آن را اندازه گیری کنید و در صورت لزوم آب را اشباع کنید.

• نصب نمونه
  • سه نمونه را در جعبه های پایین سه واحد قرار دهید، جعبه های بالاتری، سنگ های متخلخل و صفحه های بارگیری را نصب کنید.
  • مجموعه جعبه برش سه گانه را در قاب بارگذاری برش مستقیم قرار دهید.
  • میله های بارگیری معمولی و افقی را برای هر جعبه برش وصل کنید؛ سنسورهای جابجایی را نصب کنید (یک سنسور افقی در هر واحد و سنسورهای جابجایی عمودی اختیاری).

• فشار نرمال را اعمال کنید
  • در نرم افزار، فشارهای نرمال هدف مستقل برای هر جعبه برش (به عنوان مثال، 50، 100، 200 kPa) تنظیم شود.
  • سیستم سرو به طور خودکار فشار عادی ثابت را اعمال و حفظ می کند.
  • جابجایی عادی (توحید) را تا زمانی که ثابت شود ثبت کنید (معیار ثبات می تواند تنظیم شود).

• پارامترهای برش را تنظیم کنید
  • ماژول "آزمایش برش مستقیم رئولوژیکی" را انتخاب کنید.
  • تنظیم سطح فشار برش (به عنوان مثال، 70٪ از حداکثر قدرت) یا تنظیم سرعت برش (به عنوان مثال، 0.0001 mm/min برای خزیدن).
  • مدت زمان آزمایش (به عنوان مثال 72 ساعت) یا محدودیت جابجایی را تنظیم کنید.
  • حالت کنترل را انتخاب کنید: کنترل فشارهای (فشار برش ثابت) برای خزیدن.

• شروع به تراشیدن
  • شروع سیستم سرو افقی برای اعمال فشار برش (یا سرعت) تنظیم شده.
  • این نرم افزار نیروی برش افقی، جابجایی افقی، جابجایی طبیعی و زمان هر جعبه برش را در زمان واقعی ثبت می کند.
  • منحنی های حرکت نمودار (تغییر برش در مقابل زمان).

• حالت توقف
  • به طور خودکار متوقف می شود زمانی که زمان یا محدودیت جابجایی از پیش تنظیم شده به دست آید.

• جدا کردن و تمیز کردن
  • نیروی عادی رو خرج کن، پیستون های افقی رو بکش بیرون، نمونه ها رو بردار
  • حالت شکست رو ثبت کن، جعبه هاي برش رو پاک کن

• پردازش اطلاعات
  • نمودارهای نرم افزاری منحنی های خزنده، محاسبه نرخ خزنده، قدرت طولانی مدت و غیره
  • برای آزمایش های برش چرخه ای، تجزیه ماژول، نسبت خنک کننده و غیره محاسبه شود.
  • گزارش تست رو تولید کن

برای TRA-1 یا TRA-2:

• TRA-1 نیاز به خواندن دستی از مقادیر دارد؛ نمی تواند منحنی ها را به طور خودکار نقشه برداری کند.
• TRA-2 می تواند به طور خودکار داده ها را به دست آورد، اما فشار طبیعی باید به صورت دستی با استفاده از وزنه اعمال شود؛ فشار برش / نرخ از طریق کنترل تنظیم می شود.

خلاصه:دستگاه برش مستقیم سه گانه رئولوژیک سری BTU-TRA دارای سه پیکربندی از بارگذاری دستی لوله تا حلقه بسته کاملا خودکار سرو است.و آزمایشات رئولوژیکی (زوردی) روی خاک های نرماین طراحی سه گانه به طور قابل توجهی بهره وری را افزایش می دهد. انتخاب باید بر اساس نیازهای جمع آوری داده ها، سطح اتوماسیون و بودجه باشد.به روزرسانی های بعدی شامل کنترل دما (0 ~ 90 °C) و فشار بالا (1.6 MPa) برای گسترش دامنه کاربرد.
