دستگاه سه محوره اتوماتیک

توضیحات محصول

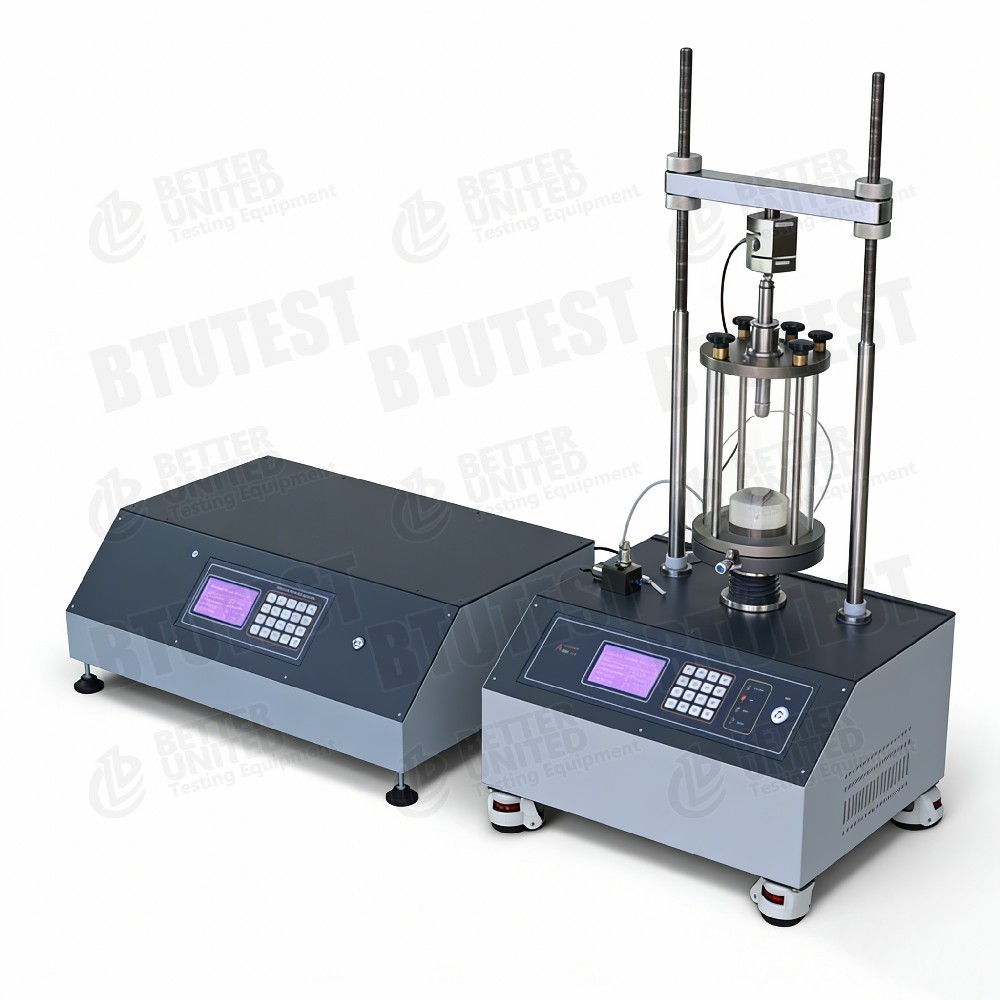

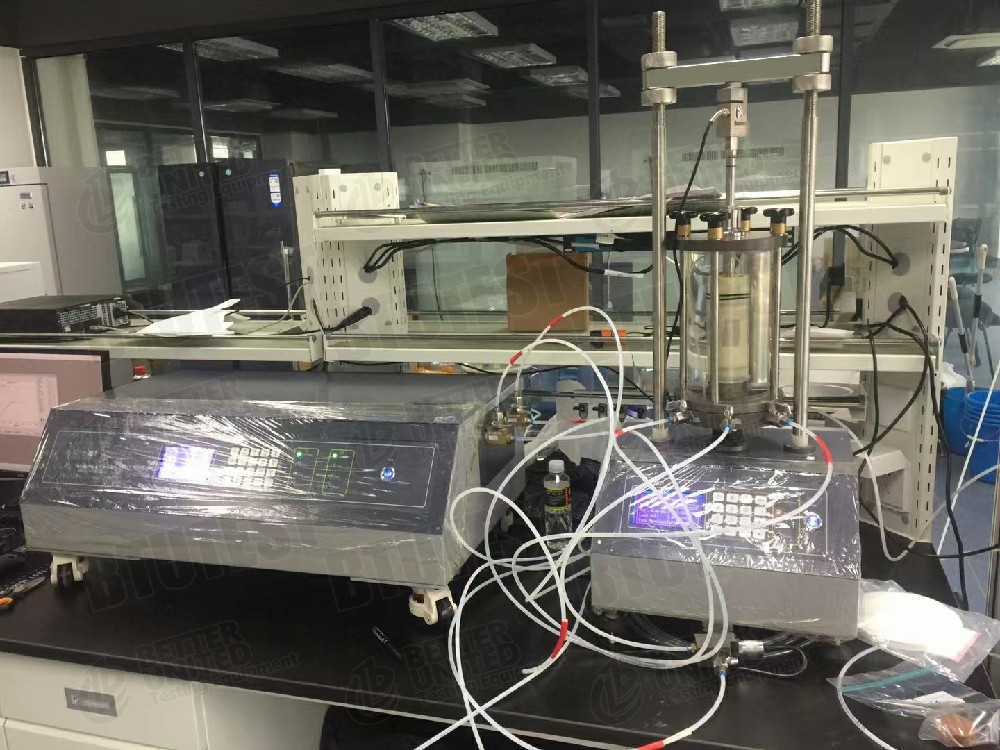

BTUسیستم تست سه محوری تمام اتوماتیک سری TTS

توضیحات

• مستر لودر
  • ساختار سفت و سخت دو ستون، موتور پله ای با چرخ دنده حلزونی، صدای کم و عملکرد روان.
  • حفاظت از حد بالا/پایین داخلی و حفاظت اضافه بار (توقف خودکار زمانی که نیروی محوری از محدوده سنسور فراتر رفت).
  • اندازه گیری جابجایی محوری: محدوده اختیاری 50 میلی متر (دقت 0.003 میلی متر) یا محدوده 100 میلی متر (دقت 0.1٪ FS).
  • سنسورهای نیروی محوری: محدوده های متعدد 0-10/25/30/50/60/100 کیلونیوتن.
  • حالت های کنترل: اختیاری - صفحه نمایش گرافیکی LCD با صفحه کلید غشایی 16 کلیدی یا صفحه نمایش لمسی 5.7 اینچی.
  • پورت USB برای اتصال به کامپیوتر؛ می تواند به صورت مستقل یا به عنوان بخشی از یک سیستم سه محوری کاملاً خودکار عمل کند.

• کنترل کننده ولوم فشار (PVC)
  • برای کنترل دقیق فشار و فشار برگشتی و برای اندازه گیری تغییر حجم استفاده می شود.
  • مبدل فشار داخلی و اندازه‌گیری حجم (شمارش گام‌های موتور پله‌ای).
  • می تواند به صورت مستقل به عنوان منبع فشار ثابت (جایگزین ستون های جیوه، هوای فشرده، وزن مرده و غیره) یا به عنوان یک گیج تغییر حجم (رزولوشن 0.001 میلی لیتر) استفاده شود.
  • رابط USB برای کنترل مستقیم کامپیوتر.
  • محیط کاری آب بدون هوا است.

استانداردهای آزمون (بین المللی)

• ASTM D7012(مقاومت فشاری سه محوری سنگ)
• ASTM D7181(آزمایش سه محوری زهکشی نشده تلفیقی برای خاک)
• ASTM D4767(آزمایش سه محوری زهکشی تلفیقی برای خاک)
• ASTM D2850(تست سه محوری زهکشی نشده برای خاک)
• ASTM D2166(مقاومت فشاری نامحدود)
• ASTM D5084(تست نفوذپذیری، اختیاری)
• روش های پیشنهادی ISRM(تست سه محوری سنگ)
• ISO 17892-8/-9(آزمایش های سه محوری ژئوتکنیکی)

مشخصات

مدل‌ها و پارامترهای Master Loader (جدول 1)

پارامترهای کنترل کننده حجم فشار (PVC) (جدول 2)

• دقت فشار: ± 0.1% FS
• دقت حجم: 0.1٪ از مقدار اندازه گیری شده
• پانل مستقل کنترلر: LCD 240×128، صفحه کلید غشایی 16 کلید، پورت USB
• حفاظت خودکار در برابر فشار و حجم بیش از حد

سایر مشخصات

• قدرت لودر اصلی: 220-240V/50Hz یا 110V (اختیاری)
• محیط کار: 0~40 ℃، رطوبت نسبی <85٪، بدون تداخل الکترومغناطیسی قوی
• حداکثر فشار کاری سلول سه محوری: 2 مگاپاسکال (همانطور که در این راهنما بیان شده است؛ مدل های دیگر ممکن است متفاوت باشند)
• رابط ها: USB، 4 پین DIN (لودسل خارجی / سنسور فشار منفذی)

جزئیات

• طراحی یکپارچه Master Loader– پنل پشتی برق، USB، کانکتور لودسل خارجی نوع S و کانکتور سنسور فشار منفذ خارجی (DIN 4 پین) را ارائه می دهد.
• پنل جلو- LCD نرخ جریان، جابجایی محوری، بار محوری، فشار محدود، فشار منفذی را نمایش می دهد. صفحه کلید 16 کلیدی امکان تنظیم نرخ، شروع/توقف، بالا/پایین سریع، تنظیم پارامتر (زمان، کالیبراسیون ساده) را فراهم می کند.
• موقعیت یابی سریع- امکان بالا بردن/پایین آوردن سریع صفحه بارگیری برای کاهش زمان نصب. سوئیچ های خودکار و محدود کننده از سفر بیش از حد جلوگیری می کنند.
• کنترلر پی وی سی–
  • سیستم تعبیه شده مستقل با LCD و صفحه کلید خود.
  • می تواند فشارهای هدف را برای محصور کردن و فشار برگشتی تنظیم کند یا پر/خالی را کنترل کند.
  • کنترل کننده های محدود کننده و فشار برگشتی مستقل هستند. هر دو دارای پورت USB هستند.
  • پانل پشتی دارای ورودی آب (به مخزن آب) و خروجی (به درگاه های محصور کننده سلول/فشار عقب) است.
• سلول سه محوری–
  • پایه دارای پنج پورت است: دو دریچه برای زهکشی پایین/فشار منفذی، دو پورت برای زهکشی/فشار محصور کننده، یکی برای فشار پشت بالا.
  • بالا و پایین با پیچ و مهره محکم می شود.
  • سیلندر شیشه ای آلی شفاف، حداکثر فشار کاری 2 مگاپاسکال.
• نصب نمونه- این راهنما یک روش دقیق 10 مرحله ای را ارائه می دهد (قرار دادن فیلم لاتکس، قرار دادن نمونه، کاغذ صافی، سنگ های متخلخل، تثبیت بالا و پایین، قالب شکاف، پر کردن سلول با آب بدون هوا و غیره).
• اتصالات لوله- از اتصالات اتصال سریع 2 مگاپاسکال استفاده کنید. لوله نایلونی به طور مستقیم وارد می شود. برای برداشتن، یقه را به سمت داخل فشار دهید و لوله را بیرون بکشید.
• اتصالات الکتریکی– پریز برق با نگهدارنده فیوز.

کاربرد

• آزمایش های سه محوری مکانیک خاک معمولی: UU، CU، CD، تحکیم، مسیر تنش و غیره.
• تست های فشرده سازی سه محوری سنگ (با نمونه های سنگ).
• تست‌های نفوذپذیری (نیاز به ماژول نفوذپذیری اختیاری دارد).
• آزمایش خاک غیر اشباع (نیاز به پیوست غیراشباع).
• تست های خزش (سرعت بسیار آهسته 0.00001 میلی متر در دقیقه پشتیبانی می شود).

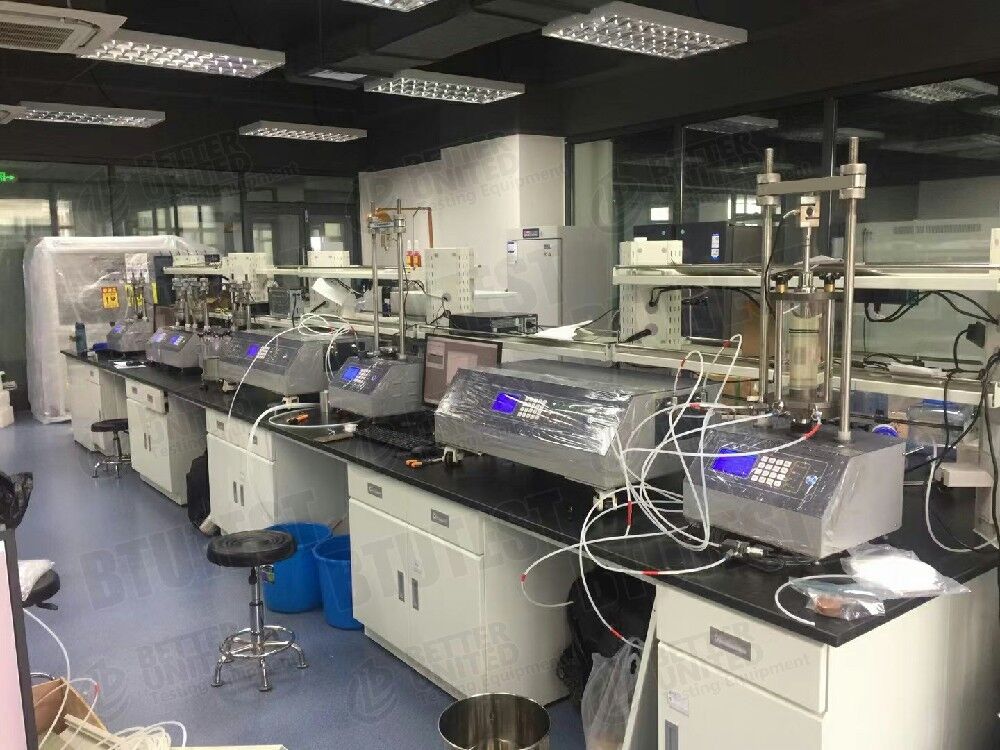

• تحقیق و تدریس: دانشگاه ها، موسسات تحقیقاتی، مراکز بازرسی کیفیت.
• می تواند به صورت مستقل به عنوان منبع فشار ثابت یا گیج تغییر حجم استفاده شود.

مزایا

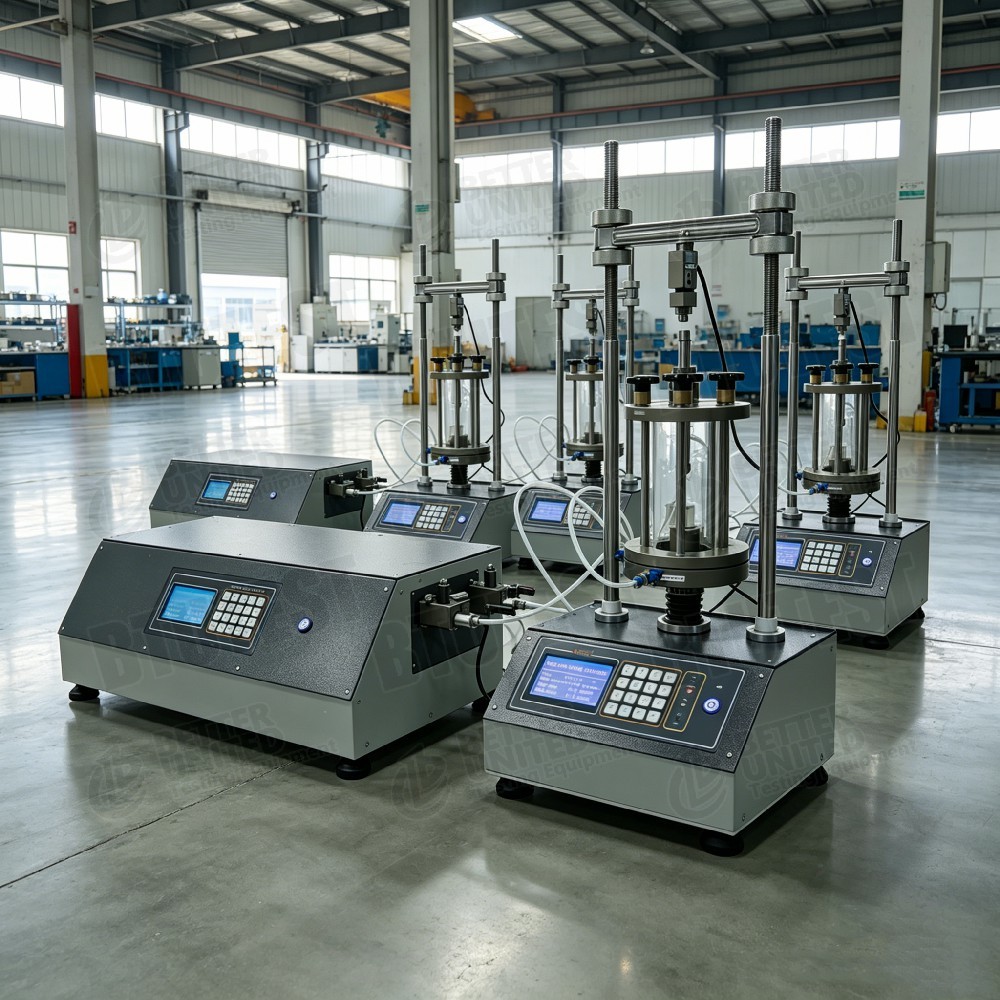

• طراحی مدولار- کنترل کننده های Master Loader و PVC مستقل هستند. را می توان در سیستم های ظرفیت مختلف ترکیب کرد یا به طور جداگانه استفاده کرد.
• اندازه گیری حجم با دقت بالا– وضوح 0.001 میلی لیتر، دقت 0.1٪، برتر از لوله های تغییر حجم معمولی.
• محدوده سرعت بارگذاری گسترده– 0.00001 ~ 20 میلی متر در دقیقه (بسته به مدل)، پوشش خزش تا برش سریع.
• ظرفیت نمونه بزرگ– تا Ø300×600 میلی‌متر، مناسب برای خاک‌های درشت دانه، سنگ‌ریزه، هسته‌های سنگی با قطر زیاد.
• حفاظت اضافه بار– توقف خودکار زمانی که نیروی محوری از محدوده سنسور فراتر رود. محافظت در برابر فشار/حجم بیش از حد روی PVC.
• دو حالت کنترل– Master Loader اختیاری LCD + صفحه کلید یا صفحه نمایش لمسی. PVC پانل کنترل مستقل خود را دارد.
• ارتباط USB- اتصال آسان به رایانه برای کنترل کاملاً خودکار.
• از آب بدون هوا استفاده می کند- از مواد خطرناک مانند جیوه دوری می کند.
• حفاظت در برابر خوردگی- قطعات خارجی اجاق گاز با رنگ لعاب یا روکش کروم.

چه چیزی را انتخاب کنید

مدل Master Loader را با توجه به الزامات انتخاب کنید (به جدول 1 مراجعه کنید):

کنترل کننده ولوم فشار:مدل استاندارد BTU-PVC-1 (2 MPa / 60 cc) است. برای فشار بیشتر (مثلاً 3 مگاپاسکال) یا حجم بیشتر (مثلاً 3000 میلی لیتر)، سفارش سفارشی مورد نیاز است (به سند قبلی BTU-TTS-20 مراجعه کنید).

• فقط سه محوری پایه- لودر اصلی + یک پی وی سی (محصور کننده)؛ فشار برگشتی می تواند دستی یا PVC اضافی باشد.
• CU/CD با اشباع– پی وی سی دوگانه (محصور + فشار برگشتی) با اندازه گیری تغییر حجم را توصیه کنید.
• خاک غیر اشباع- به کنترل کننده فشار هوا و دیسک سرامیکی اضافی نیاز دارد.
• تست های خزش– اطمینان حاصل کنید که محدوده نرخ Master Loader شامل سرعت های بسیار پایین است.
• کنترل دما– به ماژول کنترل دما اختیاری نیاز دارد (در این راهنما توضیح داده نشده است، اما در سری موجود است).

جریان فرآیند

بر اساس بخش 5 "نصب نمونه" در دفترچه راهنما و یک روش آزمایش سه محوری معمولی:

• آماده سازی
  • نمونه را آماده کنید (اشباع یا غیر اشباع)، ابعاد را اندازه بگیرید.
  • آب بدون هوا، مخزن ذخیره آب، غشای لاتکس، کاغذ صافی، سنگ های متخلخل را آماده کنید.

• نصب نمونه (10 مرحله، به شکل 14 مراجعه کنید)
  الف غشای لاتکس را داخل لوله قالب قرار دهید، انتهای آن را به سمت بیرون بچرخانید، از یک لامپ مکش استفاده کنید تا غشا به دیواره لوله بچسبد.
  ب نمونه را داخل لوله قالب قرار دهید.
  ج لوله قالب (با نمونه) را روی پایه سلول سه محوری، با کاغذ صافی و سنگ متخلخل بین پایه و نمونه قرار دهید.
  د غشای لاتکس را بچرخانید و لوله قالب را بردارید.
  ه. غشای لاتکس را با نوارهای لاستیکی روی پایه محکم کنید.
  f. برای محافظت یک قالب شکاف در اطراف نمونه نصب کنید.
  g. در بالای نمونه، کاغذ صافی، سنگ متخلخل و درپوش نمونه قرار دهید و با نوارهای لاستیکی محکم کنید.
  ساعت قالب شکاف را بردارید.
  من پوشش سلول شفاف را نصب کنید، مهره ها را سفت کنید، سلول را با آب بدون هوا پر کنید (دریچه را در هنگام پر کردن باز کنید).
  j دریچه را ببندید و نشتی را بررسی کنید.

• لوله و کابل ها را وصل کنید
  • خروجی PVC محدود کننده را به درگاه فشار محصور کننده سلول وصل کنید.
  • خروجی فشار برگشت PVC را به پورت فشار برگشتی سلول وصل کنید.
  • سنسور فشار منفذی را به درگاه فشار منفذی سلول وصل کنید.
  • Master Loader و PVC ها را از طریق USB به کامپیوتر وصل کنید.

• راه اندازی و تست نرم افزار(به کتابچه راهنمای نرم افزار مراجعه کنید)
  • نرم افزار تست سه محوری را راه اندازی کنید، ماژول تست (اشباع، تثبیت، برش و غیره) را انتخاب کنید.
  • پارامترها را تنظیم کنید (فشار محدود، فشار برگشتی، نرخ برش، شرایط توقف).
  • اجرای خودکار: اشباع فشار برگشتی → بررسی مقدار B → تحکیم → برش (کنترل کرنش یا تنش).

• پایان آزمون
  • نرم افزار به طور خودکار داده ها را متوقف و ذخیره می کند.
  • محصور کننده و فشار برگشتی به صورت دستی تخلیه می شود.
  • دریچه تخلیه سلولی را باز کنید، آب را تخلیه کنید.
  • نمونه را جدا کنید، سلول و لوله را تمیز کنید.

• پردازش داده ها
  • نرم افزار می تواند منحنی های تنش-کرنش، منحنی های فشار منفذی، منحنی های تغییر حجم را ترسیم کند.
  • برای آزمایش‌هایی با فشارهای محدودکننده چندگانه، دایره‌های Mohr را به‌طور خودکار رسم کنید و c, φ را محاسبه کنید، سپس یک گزارش ایجاد کنید.

• تعمیر و نگهداری
  • هنگامی که برای مدت طولانی استفاده نمی شود، آب را از PVC ها خالی کنید.
  • از ضربه زدن به صفحه نمایش LCD و اتصالات اتصال سریع خودداری کنید.
  • از حداکثر فشار کاری سلول (2 مگاپاسکال برای مدلی که در این راهنما توضیح داده شده است) تجاوز نکنید.
