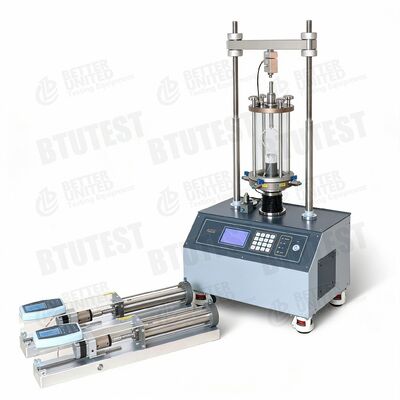

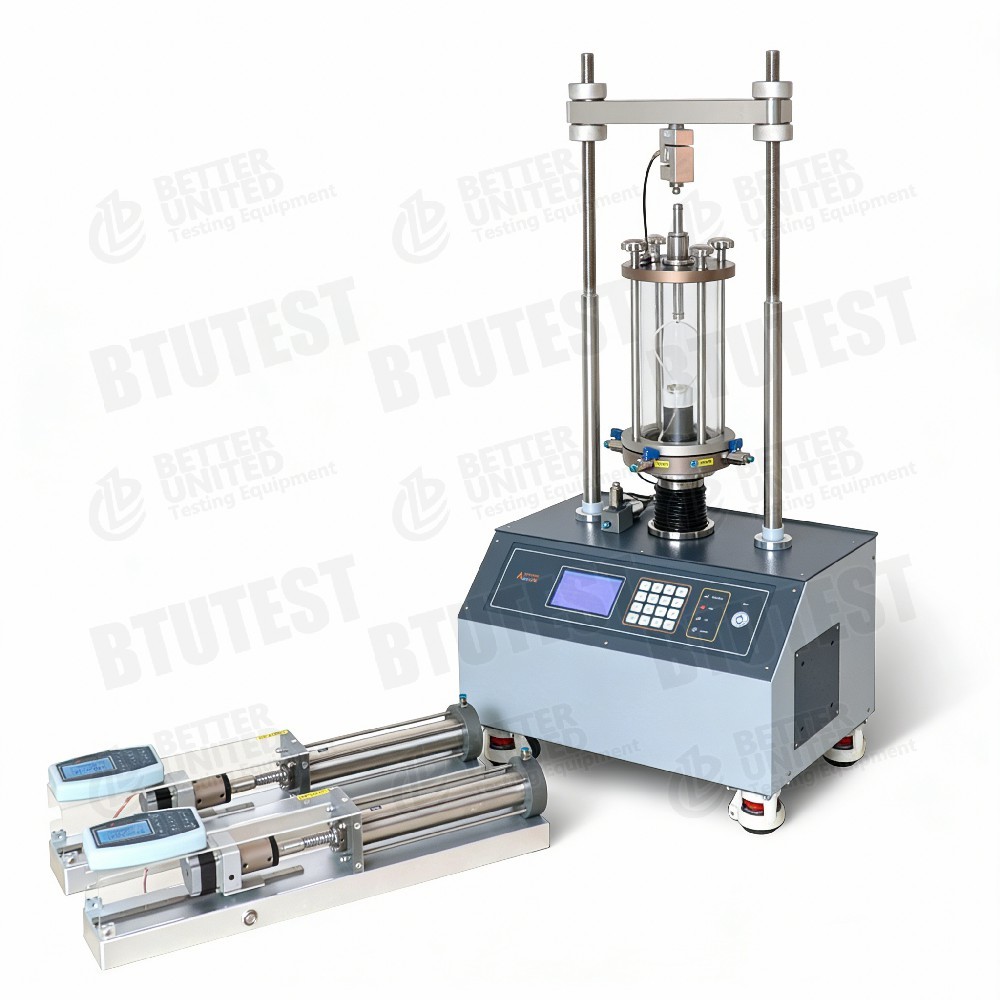

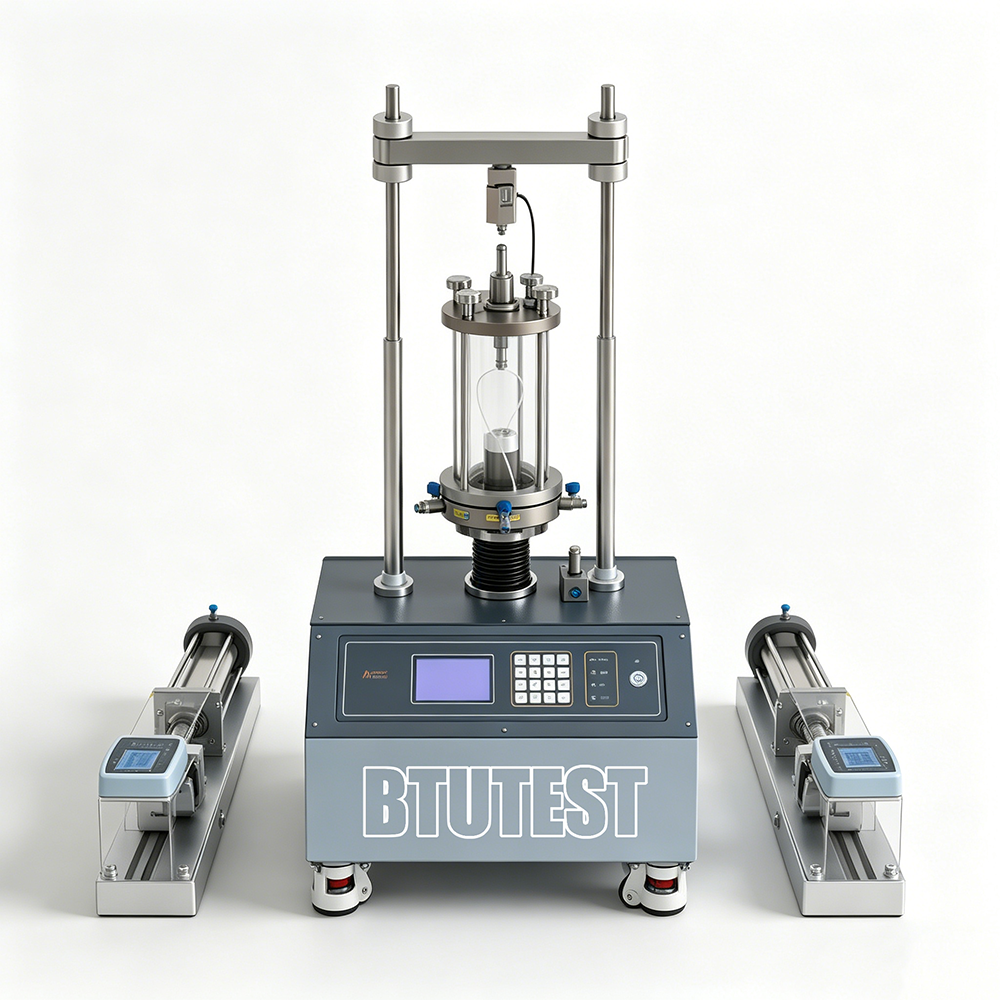

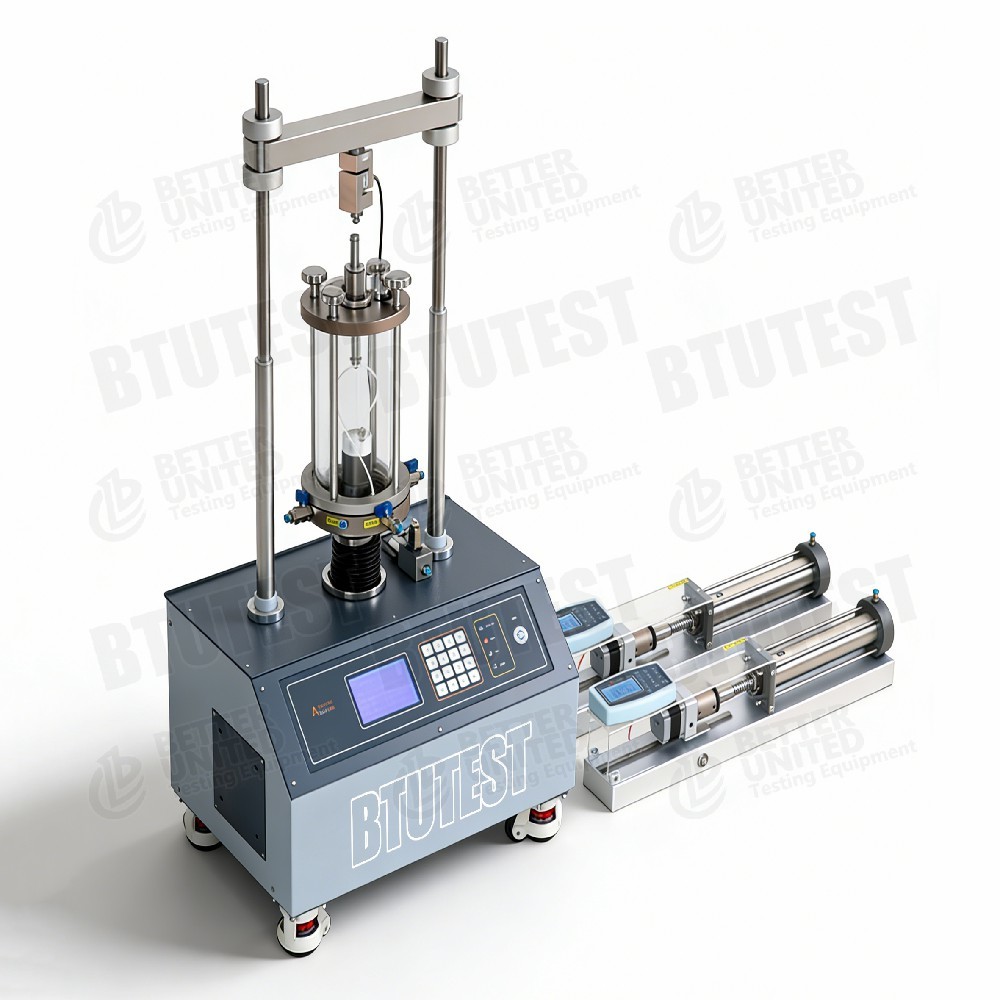

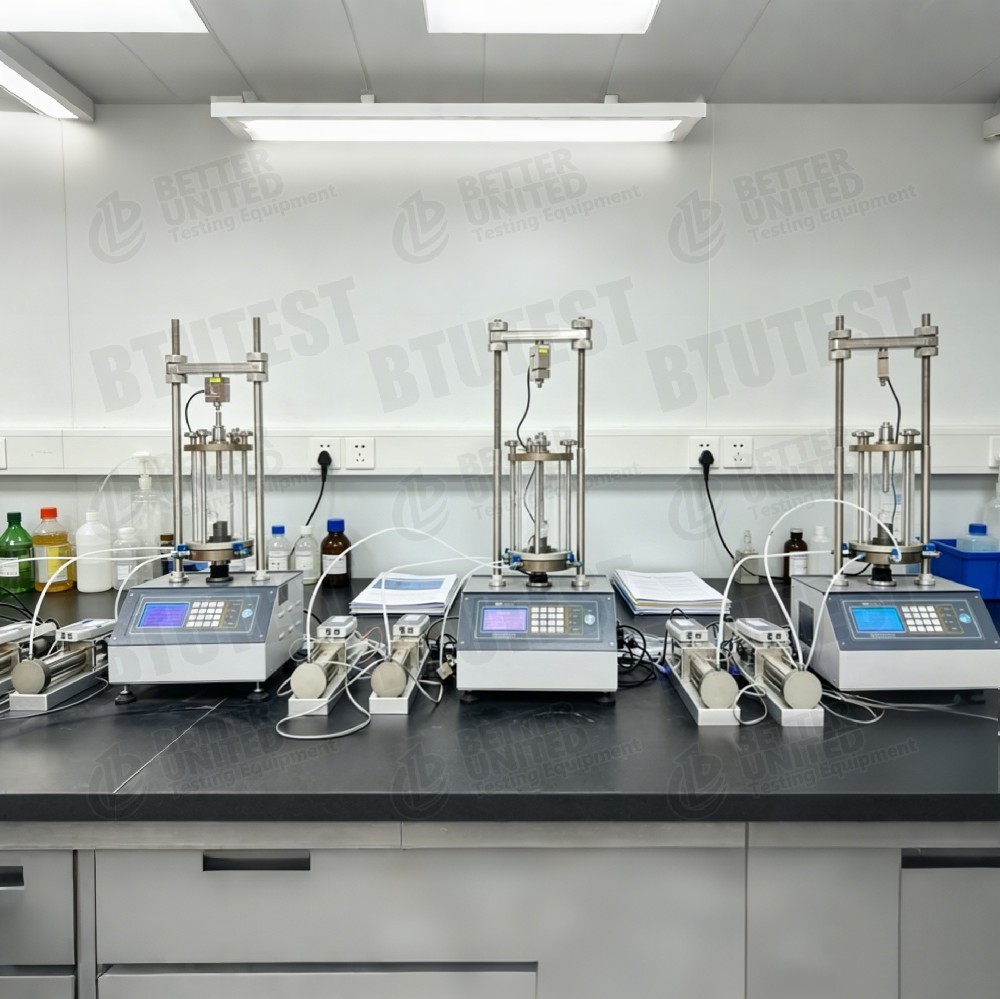

تست سه محوری خودکار

توضیحات محصول

1شرح

سری BTU-TTS یکسیستم آزمایشی سه محوری ژئوتکنولوژیک چند منظورهبرای تعیین خواص مکانیکی خاک در مسیرهای مختلف فشار و شرایط تخلیه استفاده می شود. این سری شامل چندین مدل است،پوشش الزامات آزمایش از نمونه های کوچک تا نمونه های خاک غلیظ دانه ای بزرگاین سیستم شامل بار محوری، فشار سلول، فشار عقب، کنترل نرخ برش و ماژول های جمع آوری داده است، که از روش های مختلف آزمایش سه محوری استاندارد پشتیبانی می کند.

2. استانداردهای تست

اگرچه جدول به طور صریح شماره های استاندارد را لیست نمی کند، اما بر اساس مشخصات آزمون سه محوری عمومی، این سیستم با استانداردهای داخلی و بین المللی زیر مطابقت دارد:

•ASTM D4767(تجربه فشرده سازی سه محوری یکپارچه بدون تخلیه)

•ASTM D7181(تجربه فشرده سازی سه محوری یکپارچه)

•ASTM D2850(تجربه سه محوری بدون تخلیه)

•BS 1377: بخش 7(تست سه محوری استاندارد بریتانیا)

•ISO 17892-8(تجربه برش سه محوری خاک)

•SL 237-1999(رویه آزمایش ژئوتکنولوژیکی چین) و غیره.

3مشخصات

4جزئیات

•کنترل کننده: کنترل کننده های مستقل برای فشار سلول و فشار عقب، پشتیبانی از کنترل فشار / حجم با دقت بالا.

•ماژول جمع آوری داده: استاندارد، برای ثبت در زمان واقعی نیروی محوری، جابجایی، فشار منافذ، تغییر حجم.

•توابع نرم افزاری: شامل ماژول های آزمون زیر است:

◦ اشباع فشار عقب

◦ تثبیت ایزوتروپ/آنیزوتروپ

◦ بدون جمع آوری بدون تخلیه (U-U)

◦ جمع آوری شده بدون آب (C-U) با اندازه گیری فشار منافذ

◦ تثبیت شده تخلیه شده (C-D) با اندازه گیری تغییر حجم

◦ تثبیت K0

◦ آزمایش مسیر استرس

◦ آزمایش رئولوژیکی

◦ کالیبراسیون سنسور

◦ پس از پردازش و صادرات داده

•فشار هوا: برای اعمال فشار سلول و فشار عقب استفاده می شود؛ مدل ها سطح 2/3/6 MPa را ارائه می دهند.

5درخواست

•بررسی محل ژئوتکنولوژی: تعیین پارامترهای مقاومت برش (c، φ) خاک های پایه و خاک های زیر پایه.

•آزمایش مواد سد: مدل های بزرگ (100/200) مناسب برای آزمایش های سه محوری روی خاک های غلیظ دانه و سنگ.

•تحلیل ثبات شیب: منحنی های فشار و فشرده سازی را در شرایط مختلف تخلیه بدست آورید.

•مهندسی زیرزمینی: شبیه سازی واکنش فشار منافذ در طول حفاری و بارگذاری.

•پژوهش و آموزش: برای تأیید مدل های تشکیل دهنده خاک و مطالعات مسیر استرس استفاده می شود.

6مزایا

•طیف گسترده ای از بار و اندازه: از 10 kN تا 2000 kN، شامل خاک های دانه دار تا خاک های دانه دار بسیار بزرگ است.

•کنترل برش بسیار کم: حداقل 0.00001 میلی متر/ دقیقه، مناسب برای آزمایشات خزیدن/ریولوژیک.

•اندازه گیری حجم با دقت بالا: کنترل حجم فشار معکوس تا 16000 میلی لیتر، پاسخگویی به الزامات تخلیه نمونه بزرگ / تغییر حجم.

•کنترل نرم افزار کاملا خودکار: ادغام چندین روش تست استاندارد، کاهش خطای انسانی.

•طراحی ماژولار: پیکربندی انعطاف پذیر فشار سلول / فشار عقب و فشار هوا؛ کالیبراسیون آسان سنسور

7پارامتر (بررسی خلاصه)

8چه چیزی را انتخاب کنیم

توصیه های مبتنی بر نوع نمونه و الزامات آزمایش:

همچنین در نظر بگیرید: نیاز به اندازه گیری فشار منافذ، دقت تغییر حجم، توانایی کنترل مسیر استرس و تامین هوا فشرده در محل.

9. جریان فرآیند

در زیر یک روش استاندارد برای یکآزمایش یکپارچه بدون تخلیه (CU)با استفاده از سری BTU-TTS (اکثر مراحل به طور خودکار توسط نرم افزار کنترل می شوند):

مرحله 1: آماده سازی و نصب نمونه

• یک نمونه خاک بازسازی شده یا بدون اختلال را با توجه به اندازه نمونه مدل آماده کنید (به عنوان مثال، Φ70 × H140 میلی متر).

• سنگ متخلخل، کاغذ فیلتر، غشای لاستیکی را در اطراف نمونه جمع کنید و روی پایه سلول سه محوری قرار دهید.

• سنسور فشار منافذ و خط تخلیه بالایی را نصب کنید، سلول را مهر بزنید.

مرحله 2: پر کردن سیستم و پاک کردن هوا

• سلول باز و کنترل کننده فشار عقب، خطوط پر کردن و سلول با آب پاک شده، حباب های هوا را حذف کنید.

• استفاده از نرم افزار (فاکتور) "از هوا کردن خطی" برای اطمینان از اندازه گیری دقیق تغییر حجم.

مرحله سوم: اشباع فشار عقب

• در نرم افزار، ماژول "شبع فشار عقب" را انتخاب کنید.

• فشار معکوس هدف (به عنوان مثال، 300 kPa) و فشار سلول (20 ~ 50 kPa بالاتر از فشار معکوس) تنظیم کنید.

• به طور خودکار فشار عقب را اعمال کنید در حالی که ضریب فشار منافذ B را کنترل می کنید (معمولا B≥0.95 نشان دهنده اشباع کامل است).

مرحله ۴: تثبیت ایزوتروپ/آنیزوتروپ

• ماژول "توحید" را در نرم افزار انتخاب کنید.

• تعیین فشار سلول هدف (یا وضعیت K0) و معیارهای ثبات زمان تثبیت / تغییر حجم.

• سیستم به طور خودکار تغییر حجم و از بین رفتن فشار منافذ را ثبت می کند، گزارش تحکیم را تولید می کند.

مرحله پنجم: تراشیدن (بدون تخلیه یا تخلیه)

• ماژول "شیرینگ" را انتخاب کنید و سرعت شیرینگ را تنظیم کنید (به عنوان مثال، 0.05 mm/min).

• شروع بارگذاری محوری؛ سیستم در زمان واقعی نیروی محوری، جابجایی، فشار منافذ (CU) یا تغییر حجم (CD) را ثبت می کند.

• به طور خودکار حالت اوج یا پایان را تشخیص می دهد (به عنوان مثال، فشار به 20٪ می رسد).

مرحله ۶: پایان آزمون و پردازش داده ها

• نرم افزار به طور خودکار بارگیری را متوقف می کند، فشار سلول را آزاد می کند، داده های خام را صادر می کند (اضطراب، فشار، فشار منافذ، تغییر حجم).

• ماژول پس از پردازش پارامترهای مقاومت برش (c، φ) ، ماژول انعطاف پذیری، فشار شکست و غیره را محاسبه می کند.

• تولید گزارش آزمون، صادرات به اکسل / PDF.

مرحله ۷: تمیز کردن و نگهداری تجهیزات

• آب سلول را تخلیه کنید و نمونه را بردارید.

• خطوط تمیز و سنگ منافذ؛ انجام بررسی صفر شدن سنسور.

برای انواع دیگر آزمایش (U-U، CD، مسیر استرس، رئولوژی) ، تنها شرایط تخلیه و اهداف کنترل در مراحل اشباع/تضامن/بریده شدن تغییر می کنند.نرم افزار ارائه می دهد ساخته شده در مربیان به همین ترتیب.
