دستگاه سه محوری مسیر استرس اسقف

توضیحات محصول

مسیر فشارهای اسقف سه محوری

1شرح

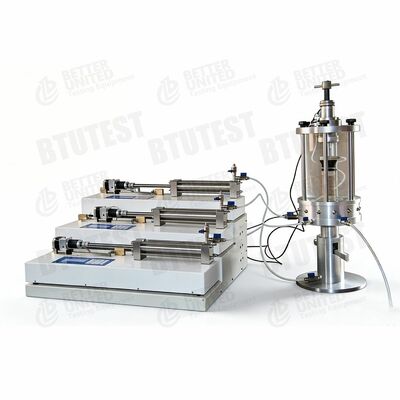

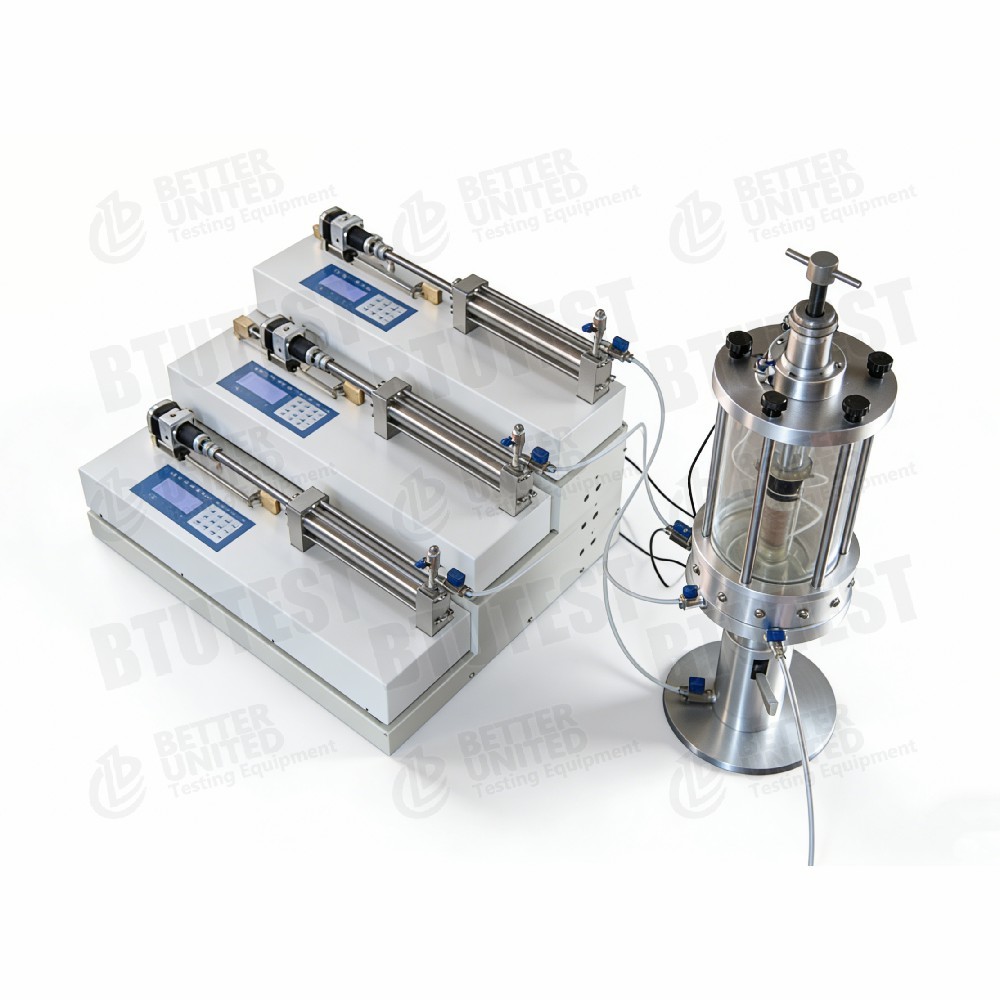

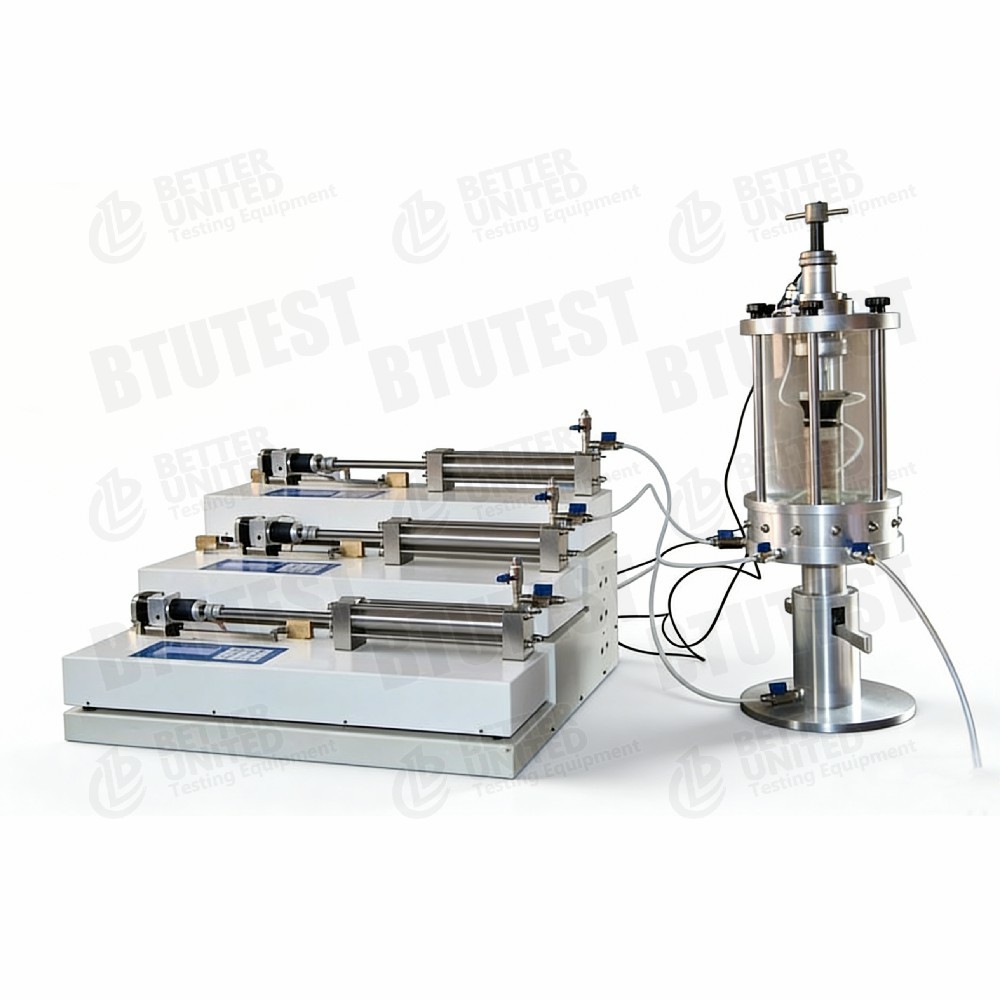

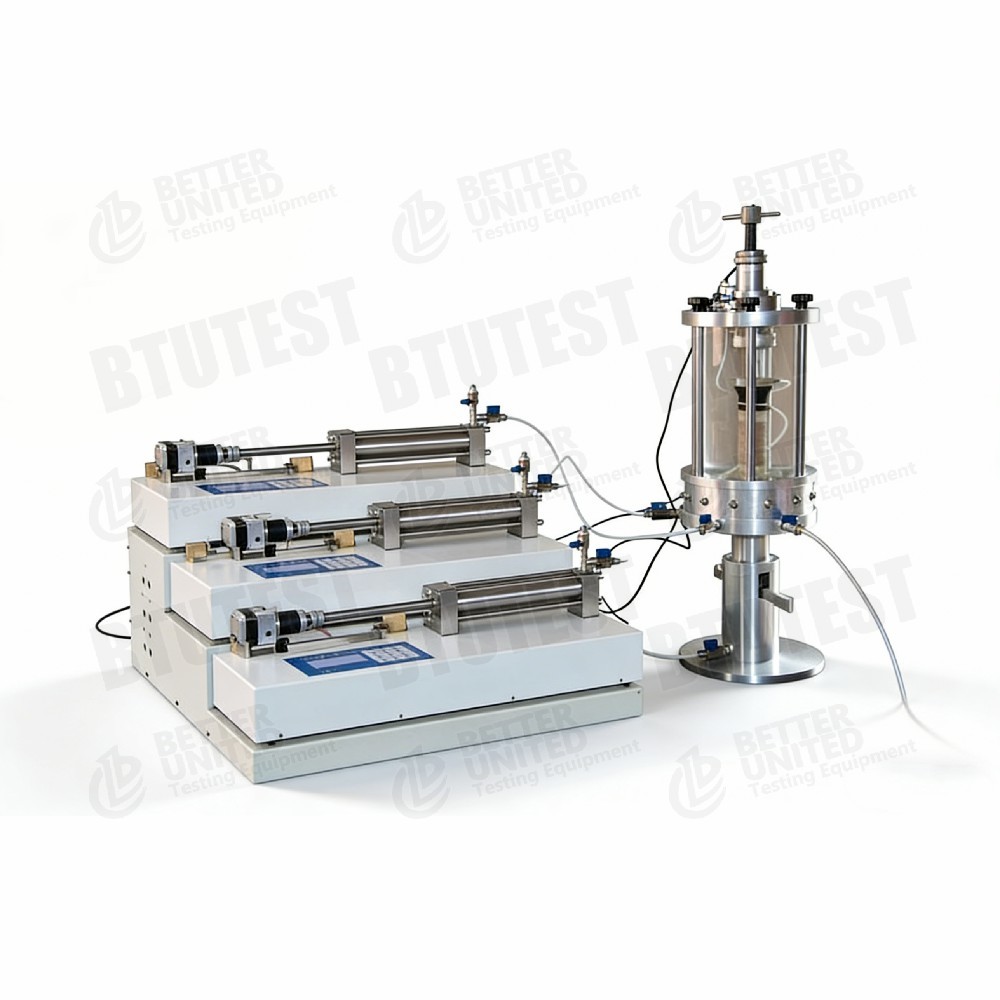

این تجهیزاتدستگاه سه محوری مسیر فشارهای اسقف (BTU-TTS-5S)، بر اساس سلول فشار مسیر فشارهای نوع بیوشپ طراحی شده است. این به طور خاص برای مطالعه خواص مکانیکی خاک های اشباع شده تحت مسیرهای فشارهای پیچیده استفاده می شود.سیستم مجهز به یک سلول بار غوطه ور با دقت بالا استیک سنسور جابجایی LVDT، یک واحد جمع آوری داده چند کانال و کنترل کننده های فشار/حجم متعدد،امکان کنترل کاملا خودکار از اشباع و تثبیت تا برش مسیر استرساین نرم افزار شامل ماژول های پیشرفته مانند مسیرهای فشارهای خطی (p-q یا s-t، با 6 شکل) ، بارگیری چرخه ای فرکانس پایین و یکپارچه سازی k0 است.

2. استانداردهای تست

• ASTM D7181(تجربه فشرده سازی سه محوری یکپارچه)
• ASTM D4767(تجربه فشرده سازی سه محوری یکپارچه بدون تخلیه)
• ASTM D2850(بررسی فشرده سازی سه محوری بدون فشرده سازی)
• BS 1377(استانداردهای بریتانیا برای آزمایش خاک)
• SL 237-1999(شخصیات چینی برای آزمایش خاک)

3.مشخصات (پارامتر)

4جزئیات (تفصیلات فنی)

• سلول فشار مسیر فشرده سازی: طراحی نوع بیوشپ مناسب برای آزمایش خاک اشباع شده؛ فشار سلول حداکثر 2000 kPa، نیروی محوری 10 kN.
• سلول بار غوطه ور: در داخل سلول فشار نصب شده است تا از اصطکاک پیستون جلوگیری شود؛ دقت تا ± 0.05٪ FS؛ محدوده های اختیاری 5kN یا 10kN.
• سنسور جابجایی LVDT: مارک بریتانیایی، دقت ± 0.15٪ FS، محدوده 50 میلی متر، مناسب برای اندازه گیری انحراف نمونه معمولی.
• سه کنترل کننده مستقل حجم:
  • فشار محوری: 3MPa / 250cc
  • فشار معکوس: 2MPa / 250cc
  • فشار سلول: 2MPa / 250cc

امکان کنترل مستقل و دقیق فشار سلول، فشار عقب و فشار محوری و همچنین اندازه گیری تغییر حجم را فراهم می کند.

• واحد جمع آوری اطلاعات: 10 کانال، پشتیبانی از 2 سیگنال دیجیتال (به عنوان مثال، LVDT، سلول بار) و 8 سیگنال آنالوگ (به عنوان مثال، فشار منافذ، تغییر حجم) ؛ 16 بیتی.
• ماژول مسیر استرس: 6 نوع مسیر استرس خطی را ارائه می دهد (شکل های p-q یا s-t) ؛ مسیرهای سفارشی را می توان تعریف کرد که برای شبیه سازی سابقه استرس پیچیده مناسب است.
• ماژول چرخه ای با فرکانس پایین: پشتیبانی از بارگذاری چرخه ای با فرکانس پایین در حالت کنترل بار برای شبیه سازی بارگذاری لرزه ای یا ترافیک.
• ماژول k0: امکان آزمایشات تحکیم و تورم k0 را فراهم می کند.

5درخواست

• مطالعات مسیر استرس در خاک های اشباع شده: شبیه سازی تغییرات استرس در حین حفاری، پر کردن، تخلیه و سایر سناریوهای مهندسی عملی
• کالیبراسیون پارامترهای مدل سازنده: به عنوان مثال، مدل Cam-Clay، مدل Duncan-Chang
• مهندسی پایه و شیب: ویژگی های مقاومت و تغییر شکل در مسیرهای مختلف فشار
• آزمایش های بارگذاری چرخه ای: پاسخ خاک در زیر زمین یا بارگذاری ترافیک (ماژول چرخه ای فرکانس پایین)
• k0 آزمایشات تحکیم: تعیین ضریب فشار زمین جانبی در حالت استراحت
• آزمایشگاه های آموزشی و تحقیقاتی: آزمایش پیشرفته مکانیک خاک

6مزایا

• سلول فشاری از نوع Bishop: برای مسیرهای استرس خاک اشباع شده بهینه شده، کاهش خطاها
• سلول بار غوطه ور با دقت بالا: به طور مستقیم بار نمونه را اندازه گیری می کند و از اصطکاک پیستون اجتناب می کند
• سه کنترل کننده مستقل حجم: کنترل مستقل فشار سلول، فشار معکوس و فشار محوری؛ اندازه گیری دقیق تغییر حجم
• ماژول های نرم افزاری غنی: شامل مسیرهای فشار سه محوری معمولی تا پیشرفته، چرخه فرکانس پایین، تحکیم k0 است.
• پیکربندی مقرون به صرفه: نیروی محوری 10kN، فشار سلول 2000kPa ️ کافی برای اکثر نیازهای آزمایش خاک اشباع شده
• قابلیت ارتقاء ماژولار: در صورت لزوم می توان اشکال مسیر فشارهای اضافی یا توابع بارگذاری چرخه ای را اضافه کرد

7چه چیزی را انتخاب کنید (دستور انتخاب)

8. جریان فرآیند

• آماده سازی نمونه→ نمونه خاک اشباع شده Ø39.1mm یا 50mm را آماده کنید
• سلول فشار نصب شده→ نصب نمونه، سلول بار غوطه ور، LVDT؛ اتصال سلول / پشت / خطوط فشار محوری
• مرحله اشباع→ اشباع فشار عقب و بررسی B برای بررسی سطح اشباع
• مرحله تثبیت (اختیاری)→ تثبیت ایزوتروپ یا تثبیت k0
• مرحله تراشیدن یا مسیر استرس:
  • برش سنتی CD/CU/UU
  • مسیر فشارهای خطی (p-q یا s-t، 6 شکل)
  • بارگذاری چرخه ای با فرکانس پایین (به ماژول بارگذاری پیشرفته نیاز دارد)
• جمع آوری اطلاعات→ 10-کانال DAQ به طور همزمان ثبت نیروی محوری، جابجایی، فشار منافذ، تغییر حجم، فشار سلول، فشار عقب
• پس از پردازش→ نرم افزار نمودار مسیر فشرده سازی، منحنی های فشرده سازی، مسیرهای فشرده سازی موثر، پاکت های شکست و غیره را تولید می کند.
• خروجی گزارش→ به طور خودکار جدول ها و منحنی های استاندارد را تولید می کند؛ از چاپ و صادرات پشتیبانی می کند
