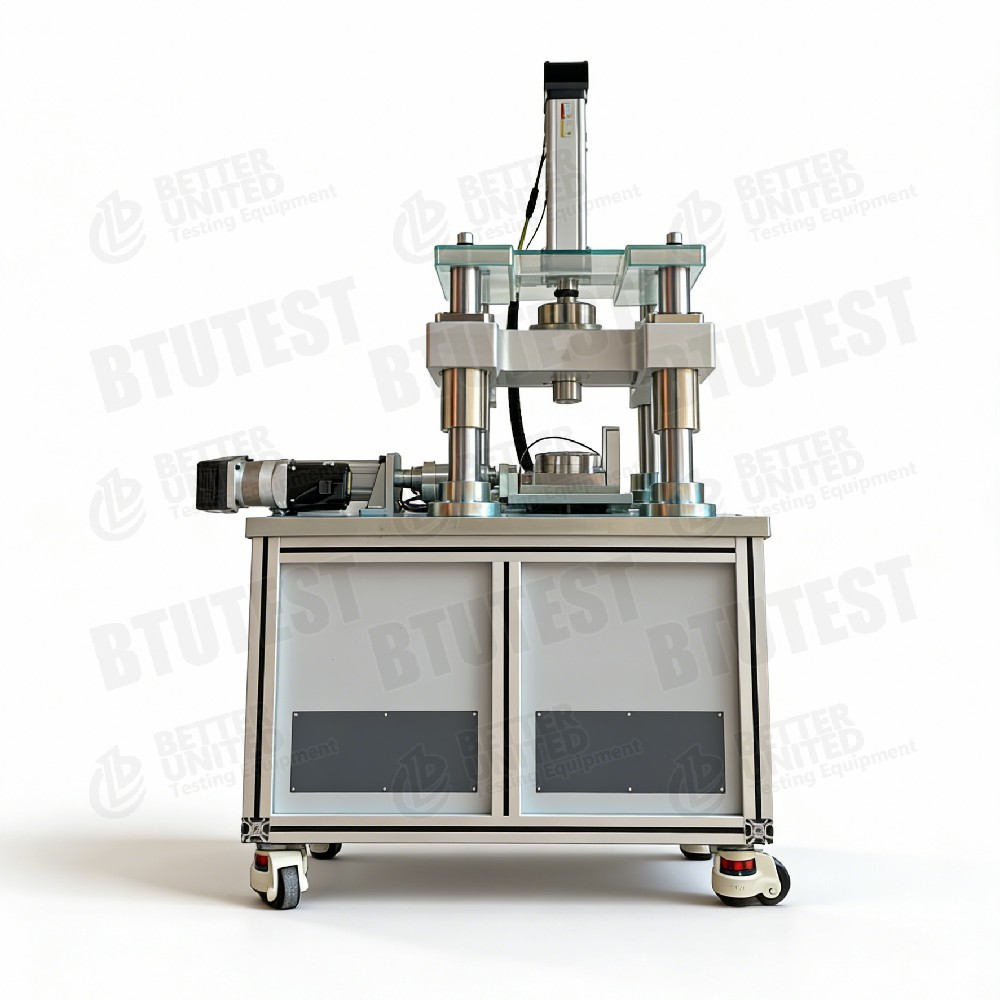

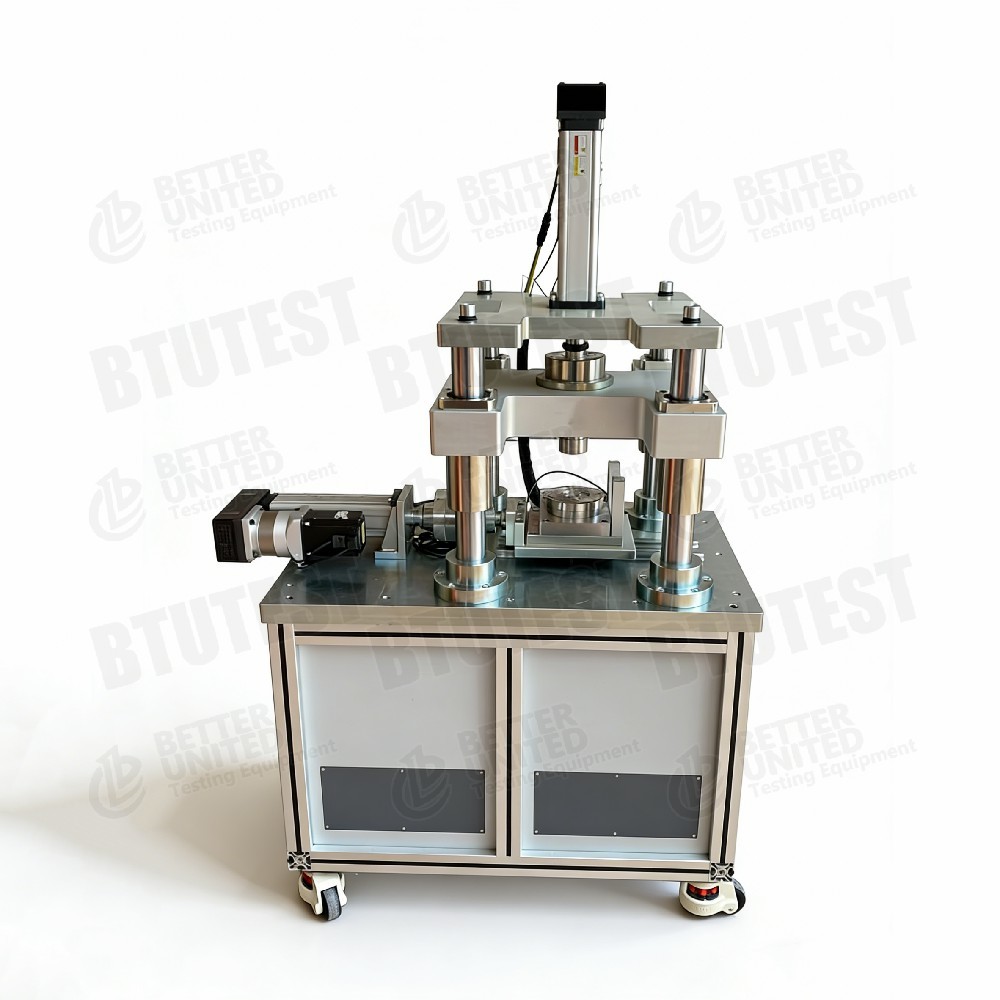

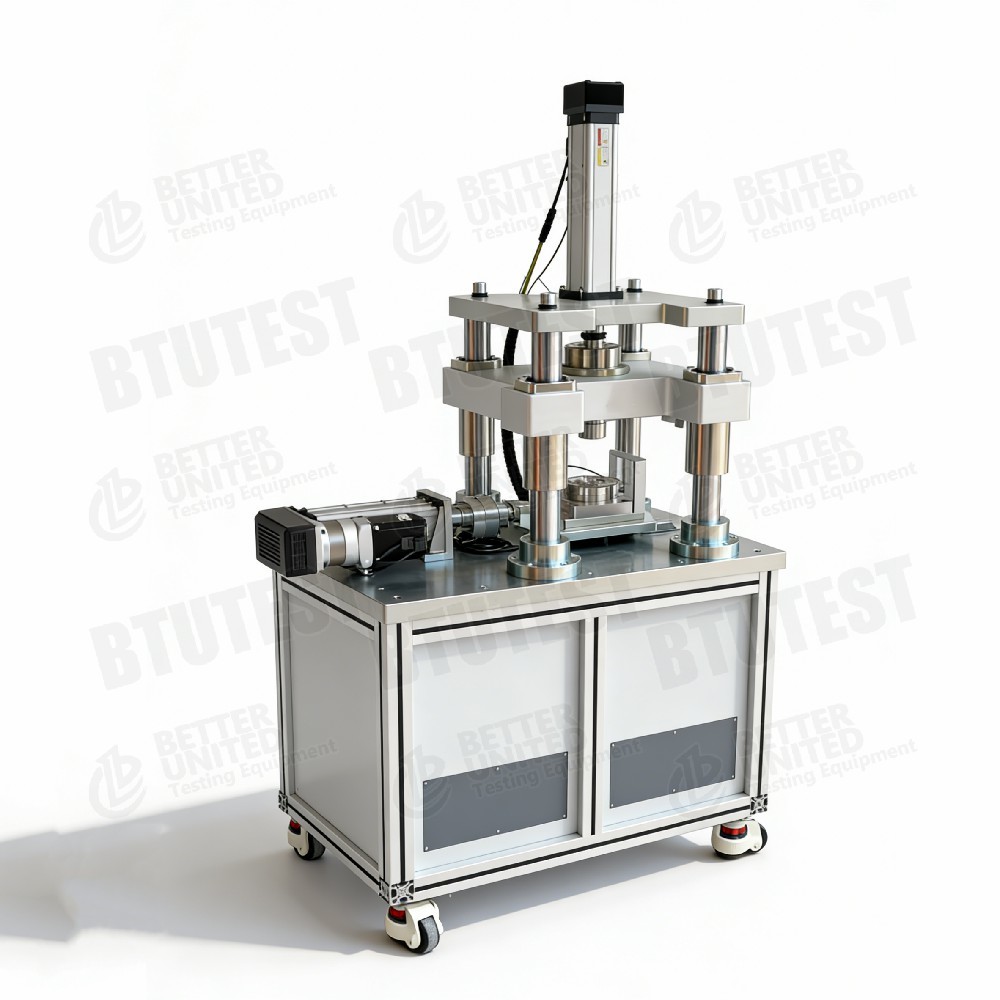

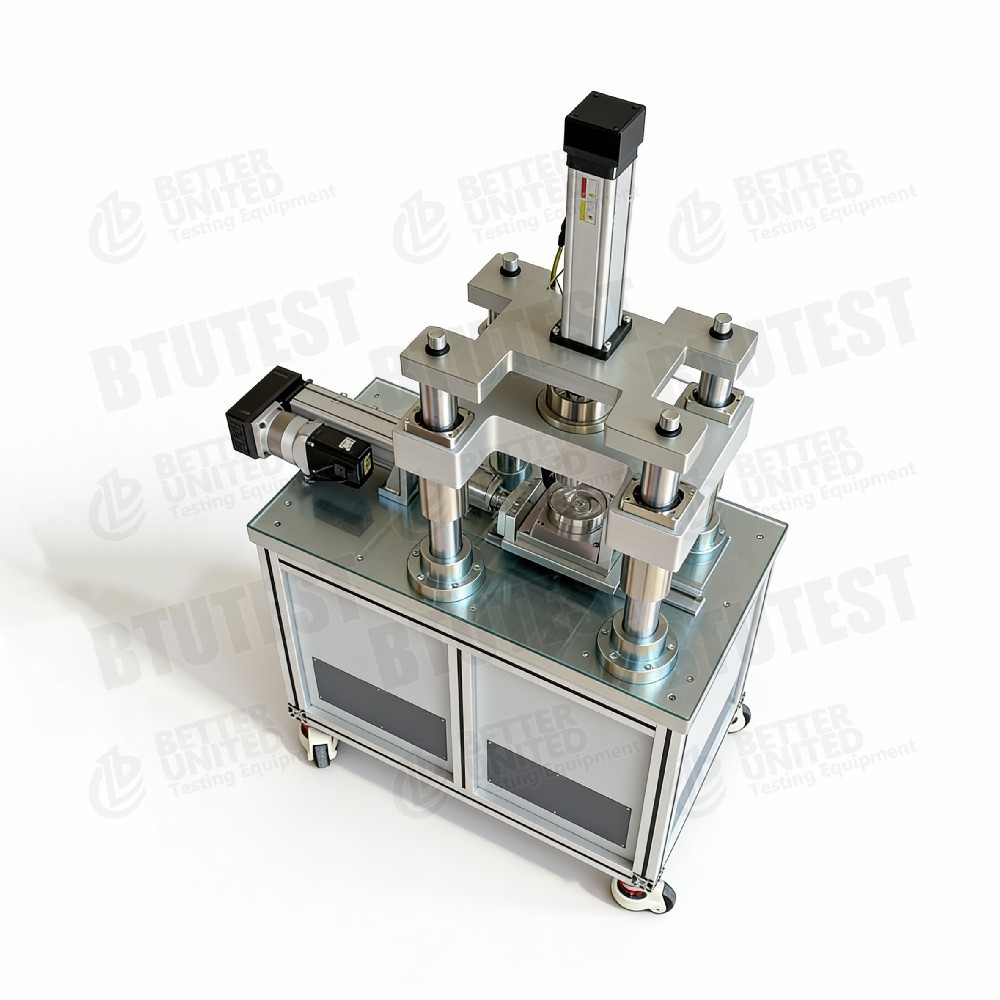

دستگاه برشی ساده با کنترل سروو اتوماتیک

توضیحات محصول

                                        دستگاه تراش ساده اتوماتیک سرو کنترلی

توضیحات

این تجهیزاتBTUدستگاه تراش ساده کاملا اتوماتیک و سرو کنترلی، در مدل های زیر در دسترس است:

• BTU-DSSA-1: استاندارد (استاتیک)
• BTU-DSSA-2: پویا (حمل پویا چرخه ای در جهت X)
• BTU-DSSA-3: سه جهت + بارگذاری پویا

این سیستم عمدتاً شامل:

• یک قاب اصلی (که قاب بارگذاری را فراهم می کند)
• یک سیستم بارگذاری موتور سرو آمادگی عمودی (0 ‰ 10 kN)
• یک سیستم بارگذاری موتور سرو افقی (0 ‰ 10 kN)
• 30 حلقه ساده تراش (کد برش، قطر داخلی 61.8 میلی متر، هر حلقه ضخامت 2 میلی متر)
• سیستم نرم افزاری پشتیبانی

توابع اصلی:

• کنترل ارتفاع فعال و منفعل
• بارگذاری با کنترل فشار یا فشار
• آزمایش های اسطاتیک ساده برش در شرایط تخلیه شده (بار ثابت) یا بدون تخلیه (حجم ثابت) ، با یا بدون تعصب برش
• آزمایشات ساده قیچی دینامیکی چرخه ای در جهت X (DSSA-2/3)

استانداردهای آزمایش (بین المللی)

• ASTM D6528(طریقه تست استاندارد برای آزمایش تراز ساده بدون آب)
• ASTM D7608(مقاومت باقیمانده خاک های انسجامی اشباع شده ️ نوع برش ساده کمتر رایج است)
• ISO 17892-9(معمولاً اصول مشابه استفاده می شود)
• BS 1377-8(بخش آزمون برش ساده)
• JGS 0563(طریقه ی آزمون آسان برش ژاپنی)

تجهیزات می توانند الزامات سرعت برش، فشار عادی، شرایط تخلیه شده/غیر تخلیه شده، بارگذاری پویا و غیره را که در استانداردهای فوق مشخص شده است، برآورده کنند.

مشخصات

جزئیات

• طراحی حلقه های انباشته30 حلقه هر یک 2 میلی متر ضخامت، قطر داخلی 61.8 میلی متر. حلقه اجازه جابجایی افقی نسبی در حالی که حفظ انحراف عمودی آزاد، شبیه سازی شرایط برش ساده.
• کنترل اصطکاکهر سطح حلقه با استفاده از یک آسیاب سطح برای به حداقل رساندن اصطکاک بین حلقه ها، افزایش دقت اندازه گیری فشار برش، با دقت خرد می شود.
• اندازه گیری فشار تخلیه و منافذ● دریچه های تخلیه در پایین و بالا امکان تثبیت و آزمایش تخلیه را فراهم می کنند. یک سنسور فشار منافذ تغییرات فشار آب منافذ را در طول برش بدون تخلیه نظارت می کند.
• سیستم بارگذاری عمودی✓ بارگذاری مکانیکی توسط سرو موتور (هیچ فشار پنوماتیک یا هیدرولیکی مورد نیاز نیست) ، پاسخ سریع، دقت بالا. جابجایی عمودی توسط یک رمزگذاری خطی اندازه گیری می شود (هیچ سر و صدا مکانیکی نیست).
• سیستم بارگذاری افقی✓ محرک سرو برای بارگذاری استاتیک یا پویا (سائیکلیک). مدل های پویا (DSSA-2/3) می توانند بارگذاری موج (سینوس، مربع و غیره) را در جهت X اعمال کنند.
• حالت های کنترلکنترل ارتفاع فعال غیرفعال: حجم ثابت (غیر تخلیه شده) یا بار ثابت (خلیه شده) را در طول تراش حفظ می کند.
• بارگذاری سه جهت (DSSA-3)علاوه بر جهت X عمودی و افقی، می توان بار Y جهت ( جهت سوم) را برای شبیه سازی وضعیت فشارهای پیچیده تر اعمال کرد.

درخواست

• رفتار ساده برش خاک- شبیه سازی شرایط استرس برش خالص در میدان (به عنوان مثال، لغزش افقی پایه ها، خاک پشت دیوارهای پشتیبانی).
• قدرت مستحکم بدون تخلیه / تقویت شده تخلیه شدهتعیین پارامترهای مقاومت برش (c، φ) در شرایط تخلیه شده یا بدون تخلیه.
• بارگذاری دینامیکی چرخه ایشبیه سازی زلزله، موج، بارگذاری ترافیک برای مطالعه تغییر شکل خاک و تخریب قدرت (شکن ساده پویا).
• آزمایش خاک اشباع نشده(به لوازم جانبی اشباع نشده نیاز دارد)
• خاک های نرم و شن های اشباع شدهارزیابی پتانسیل مایع سازی، رفتار نرم شدن چرخه ای.
• ثبات شیب و طراحی پایهپارامترهای قدرت را با مسیرهای استرس واقعی سازگارتر می کند.

مزایا

• کنترل سرو کاملا اتوماتیکهر دو محور عمودی و افقی از کنترل حلقه بسته سرو موتور استفاده می کنند، دقت بارگذاری بالا، پاسخ سریع.
• 30 حلقه انباردر مقایسه با برش مستقیم معمولی، برش ساده به صورت واقع بینانه تر تغییر شکل مداوم خاک را شبیه سازی می کند، از غلظت استرس اجتناب می کند و جابجایی برش بزرگ را امکان پذیر می کند.
• حلقه های خروجی کمسطح زمین دقیق اصطکاک بین حلقه ها را کاهش می دهد و دقت اندازه گیری فشار برش را بهبود می بخشد.
• تغییر انعطاف پذیر در جریان و بدون جریان- دریچه تخلیه و سنسور فشار منافذ امکان شبیه سازی شرایط مختلف تخلیه میدان را فراهم می کند.
• قابلیت بارگذاری پویا(DSSA-2/3) ✓ امکان آزمایشات ساده شیری چرخه ای را برای مطالعه رفتار خاک تحت بارهای پویا (به عنوان مثال، مایع سازی، نرم شدن چرخه ای) فراهم می کند.
• بارگذاری سه جهت (DSSA-3)می تواند مسیرهای فشارهای پیچیده را شبیه سازی کند (به عنوان مثال چرخش فشارهای اصلی).
• اندازه گیری دقیق جابجاییکدگرهای خطی داده های بدون سر و صدا و با وضوح بالا را ارائه می دهند.
• نرم افزار یکپارچه- به طور خودکار داده ها را به دست می آورد، منحنی های زمان نیروی و جابجایی استرس را نمودار می کند و گزارش ها را تولید می کند.

چه چیزی را انتخاب کنیم؟

مدل را با توجه به الزامات آزمایش انتخاب کنید:

توجه: برای اندازه های خاص نمونه (به عنوان مثال، قطر 100 میلی متر) ، سفارش سفارشی از تولید کننده مورد نیاز است.

جریان فرآیند

مثال:آزمایش برش ساده چرخه ای بر روی گل اشباع شده (DSSA-2)

• آماده سازی نمونه
  • خاک را بدون اختلال برش دهید یا نمونه ای را با استفاده از حلقه برش Ø61.8 میلی متری آماده کنید.
  • اشباع (اشباع خلاء یا فشار برعکس) ، مقدار اولیه آب و تراکم را اندازه گیری کنید.

• نصب نمونه
  • نمونه را در جعبه برش حلقه ی انباشته قرار دهید، با سنگ های متخلخل و کاغذ فیلتر در بالا و پایین.
  • سقف بالا و سنسور فشار منافذ رو نصب کن
  • جعبه برش را در قاب اصلی قرار دهید و میله های بارگذاری عمودی و افقی را متصل کنید.

• تحکیم
  • فشار نرمال هدف (به عنوان مثال، 100 kPa) اعمال شود، شیر تخلیه را باز کنید و اجازه دهید تثبیت شود.
  • شکاف عمودی را تا زمانی که ثابت شود (تثبیت کامل) ثبت کنید.

• پارامترهای تست تنظیم شده
  • در نرم افزار، نوع آزمایش را انتخاب کنید: برش ساده چرخه ای بدون آب (حجم ثابت).
  • پارامترهای بارگذاری چرخه ای را تنظیم کنید: شکل موج (به عنوان مثال، سینوس) ، فرکانس (به عنوان مثال، 1 هرتز) ، نسبت استرس چرخه ای (CSR) ، تعداد چرخه ها.
  • شرایط توقف تنظیم شده: آستانه فشرده سازی (به عنوان مثال، فشرده سازی 5٪ آمپلیت دوگانه) یا تعداد از چرخه های پیش تعیین شده.

• شروع برش چرخه ای
  • دریچه تخلیه را ببندید.
  • موتور سرو افقی فشار قشر چرخه ای (یا فشار) را اعمال می کند.
  • نرم افزار در زمان واقعی ثبت می کند: فشار برش، کشش برش، جابجایی عمودی، فشار منافذ، تعداد چرخه.
  • نمودارهای زمان واقعی: حلقه های هیستریز فشار برش-کاهش، فشار منافذ در مقابل تعداد چرخه ها.

• حالت توقف
  • به طور خودکار متوقف می شود زمانی که تعداد پیش تعیین شده چرخه ها به دست می آید یا آستانه کشش (به عنوان مثال، معیار مایع سازی) برآورده می شود.

• پایان و جدا کردن
  • فشار عمودي را تخليه کنيد و دریچه تخليه را باز کنيد تا آب تخليه شود
  • نمونه را خارج کنید، حالت شکست (اگر وجود داشته باشد) را مشاهده کنید، حلقه های انباشت و سنسورها را تمیز کنید.

• پردازش اطلاعات
  • نرم افزار به طور خودکار برای هر چرخه محاسبه می کند: ماژول برش سکانت، نسبت خنک کننده، نسبت فشار منافذ.
  • نسبت فشار چرخه ای در مقابل تعداد چرخه ها به مایع سازی (کرب قدرت مایع سازی) را نشان می دهد.
  • تولید گزارش آزمایش (از جمله منحنی ها و پارامترها).

برای برش ساده ای استاتیک (DSSA-1):

• هیچ بارگیری چرخه ای وجود ندارد، سرعت برش ثابت است
• در طول برش بدون آب، فشار منافذ را تا حداکثر یا مقاومت باقیمانده کنترل کنید.

برای بارگذاری سه جهت (DSSA-3):

• علاوه بر جهت X عمودی و افقی، بار جهت Y نیز اعمال می شود (به عنوان مثال، فشار جانبی).
• مسیرهای فشار / فشار را برای هر سه جهت در نرم افزار تنظیم کنید.

خلاصه:سری BTU-DSSA از دستگاه های برش ساده کنترل شده با سرو به طور کامل خودکار راه حل های کاملی از برش ساده استاتیک تا بارگذاری چرخه ای پویا و سه جهت ارائه می دهد.طرح 30 حلقه انباشت، پایان سطح با اصطکاک کم و کنترل servo با دقت بالا آن را به یک دستگاه پیشرفته برای مطالعه رفتار ساده برش خاک تبدیل می کند.انتخاب باید بر اساس این باشد که آیا آزمایش های دینامیکی چرخه ای یا مسیرهای فشارهای سه جهت پیچیده مورد نیاز است.- استفاده از DSSA-1 برای برش ساده معمولی خاک های اشباع شده می تواند مورد استفاده قرار گیرد؛ مطالعات مایع سازی زلزله نیاز به DSSA-2 دارد؛ اعتبار سنجی پیشرفته مدل های تشکیل دهنده بهتر از DSSA-3 است.
