دستگاه برش مستقیم

توضیحات

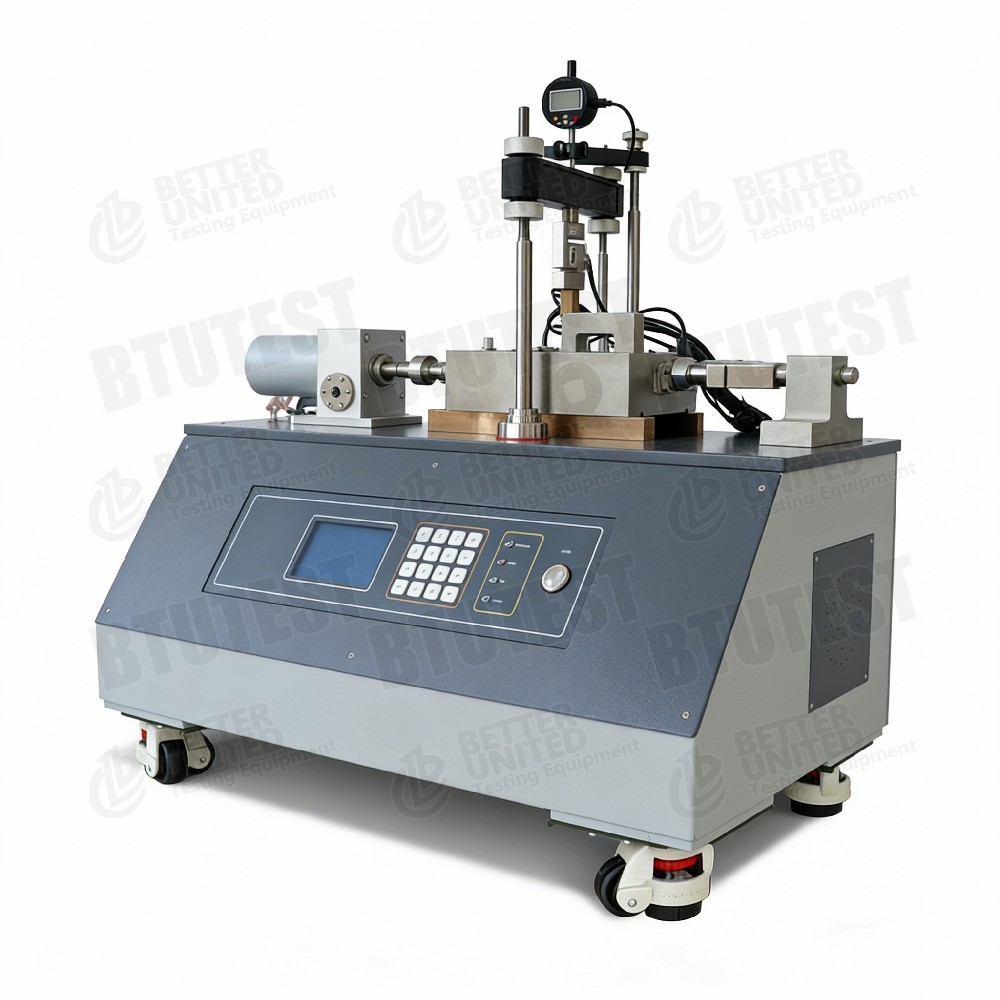

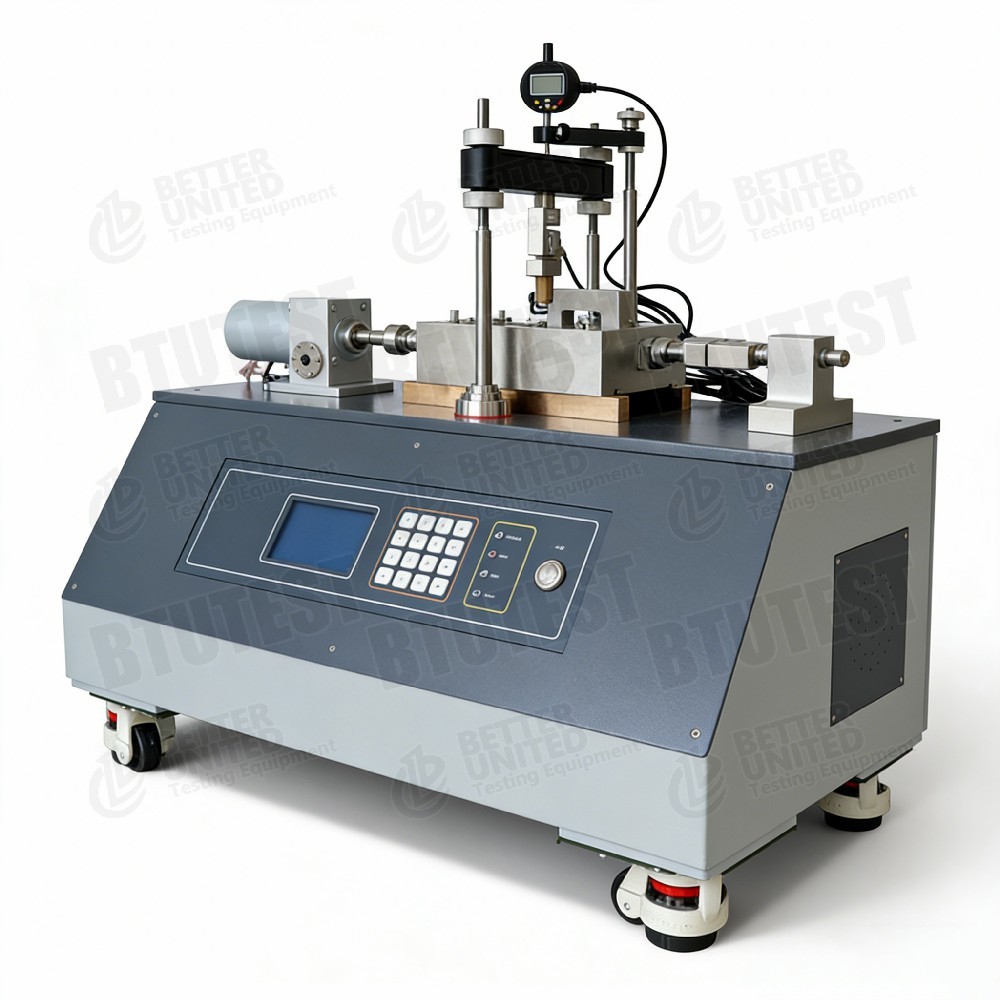

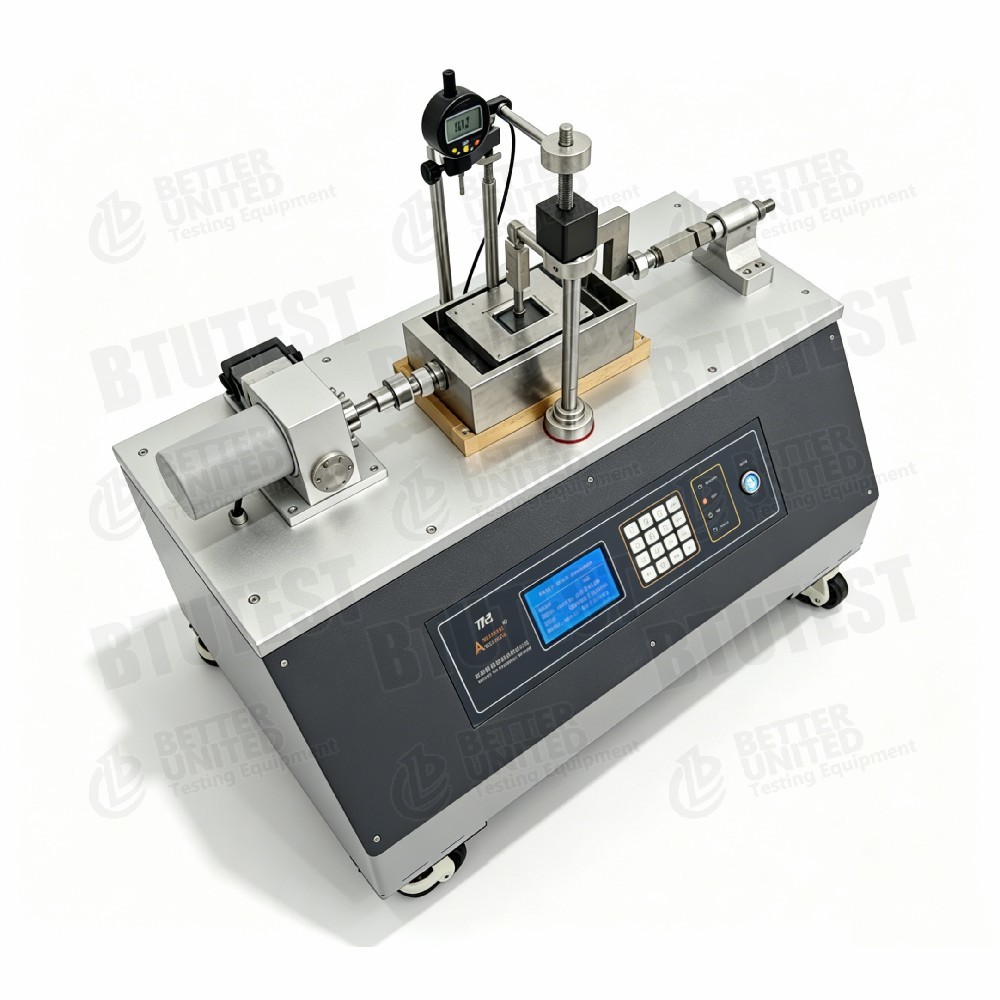

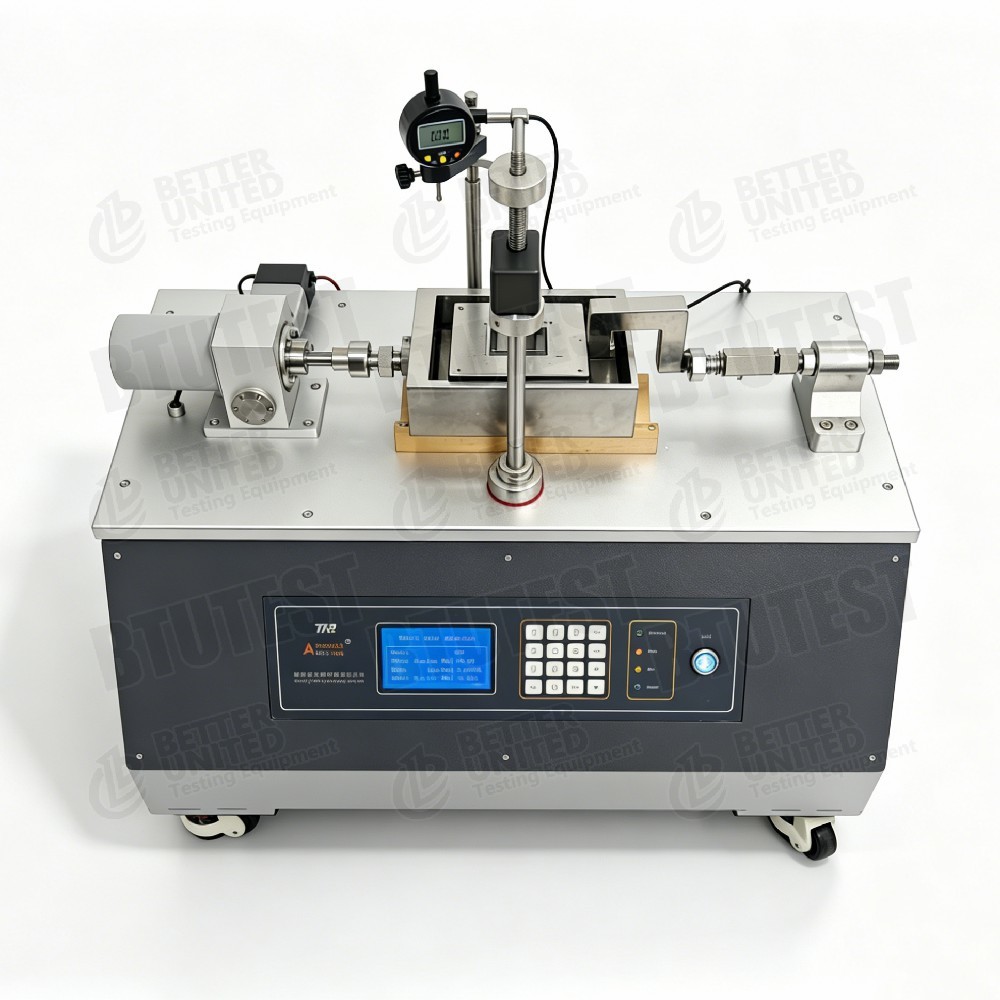

راBTU- سیستم برشی مستقیم/باقیمانده کاملاً خودکار DDS-5Fبرای تعیین مقاومت برشی و مقاومت برشی پسماند خاک ها با هدف قرار دادن آزمایشگاه های دانشگاهی و موسسات تحقیقاتی طراحی شده است. در مقایسه با سیستم های سنتی، ویژگی های زیر دارد:

• درایو موتور پله ای برگشت پذیر.
• نرخ برش قابل کنترل (حداقل 0.00001 میلی متر در دقیقه).
• منبع تغذیه: 110–220 ولت.
• بارگذاری معمولی از طریق روش اتوماتیک بادی یا مکانیکی موتور محرک (از بین بردن وزنه های مرده).
• مکانیزم معکوس تراست داخلی برای برش رفت و برگشتی.
• عملیات از طریق نرم افزار BTU با ماژول های تست از پیش تنظیم شده. جمع آوری و پردازش خودکار داده ها
• دقت بالا، اتوماسیون بالا، عملیات آسان.

استانداردهای آزمون (بین المللی)

ASTM D3080 (روش آزمون استاندارد برای آزمایش برش مستقیم خاک)

ASTM D6467 (مقاومت باقیمانده برشی حلقه - اصل برشی رفت و برگشتی مشابه)

ASTM D7608 (مقاومت باقیمانده خاکهای چسبنده اشباع)

ISO 17892-10 (آزمایش برش مستقیم)

BS 1377-7 (آزمایش برش مستقیم)

قابلیت برشی رفت و برگشتی برای مقاومت پسماند الزامات این استانداردها را در مورد نرخ برش، تنش معمولی و تعیین مقاومت پسماند برآورده می‌کند.

مشخصات

جزئیات

• درایو موتور پله ای برگشت پذیر- برش رفت و برگشتی را به طور خودکار برای آزمایش مقاومت باقیمانده فعال می کند.
• بارگذاری معمولی- پنوماتیک (تنظیم فشار هوا) وزنه ها را حذف می کند. بارگیری موتور مکانیکی اختیاری نیز موجود است.
• طراحی جعبه برشی- جعبه های مربعی استاندارد (100 میلی متر، 60 میلی متر) با گزینه های جعبه گرد متعدد (قطر 50 تا 100 میلی متر) برای انواع مختلف نمونه.
• مکانیزم معکوس رانش داخلی- مجموعه جعبه برشی می تواند به طور خودکار جهت را تغییر دهد و امکان چرخه های متعدد رو به جلو/عقب را فراهم کند.
• اندازه گیری جابجایی با دقت بالا- عمودی: نشانگر شماره گیری دیجیتال (رزولوشن 1 میکرومتر)؛ افقی: رمزگذار موتور (رزولوشن 1 میکرومتر).
• نرم افزار ماژولار- ماژول های از پیش تنظیم شده: ثبت داده ها، تثبیت، برش، برش سریع، برش رفت و برگشتی. کاربر می تواند آزمایشات را از قبل برنامه ریزی کند و به صورت خودکار اجرا شود.
• رابط کنترل– پنل جلویی با LCD 240×128 و صفحه کلیدهای لمسی برای عملکرد دستی (تنظیم نرخ، حرکت سریع، توقف). کنترل کامل کامپیوتر نیز پشتیبانی می شود.
• نصب و وسط- دستورالعمل های دقیق برای تراز کردن، سیم کشی، اتصال سنسور و وسط میله بارگذاری عمودی با تورفتگی جعبه برشی.

کاربرد

• آزمایش های برش مستقیم معمولی- برش سریع، برش یکپارچه، برش آهسته برای به دست آوردن پارامترهای حداکثر مقاومت برشی (c, φ).
• تست های مقاومت باقیمانده- برش رفت و برگشتی برای تعیین مقاومت برشی باقیمانده (cᵣ، φᵣ) برای تجزیه و تحلیل پایداری شیب (به ویژه خاک های ناحیه لغزش).
• بررسی ژئوتکنیکی- ارائه پارامترهای طراحی برای پی، شیب ها، خاکریزها.
• تحقیق و تدریس– مطالعات مکانیک خاک در دانشگاه ها و موسسات تحقیقاتی.
• مطالعات برشی چرخه ای / رفت و برگشتی- تخریب مقاومت، تغییر سفتی برشی تحت بارگذاری مکرر.

مزایا

• تمام اتوماتیک– کنترل کامپیوتر از بارگذاری تا پردازش داده ها، کاهش خطای انسانی.
• بدون وزنه مرده- بارگذاری معمولی پنوماتیک، حمل و نقل دست و پا گیر وزن را حذف می کند، کارایی و ایمنی را بهبود می بخشد.
• قابلیت برش رفت و برگشتی- وارونه رانش داخلی به طور خودکار برش را به جلو/عقب انجام می دهد تا استحکام باقیمانده را بدون دخالت دستی به دست آورد.
• محدوده سرعت برش گسترده- 0.00001-9.99999 میلی متر در دقیقه خزش تا برش سریع را پوشش می دهد.
• سنسورهای با دقت بالا- دقت لودسل ± 0.15% FS؛ وضوح جابجایی 1 میکرومتر، مطابق با الزامات تحقیقاتی دقیق.
• گزینه های جعبه برشی چندگانه- اندازه های مربع و گرد برای انواع مختلف خاک (دست نخورده، قالب گیری مجدد).
• نرم افزار ماژولار- کاربران ماژول های تست، پارامترهای از پیش تعیین شده را انتخاب کرده و با یک کلیک اجرا می کنند.
• عملیات انعطاف پذیر– کنترل دستی پنل جلو یا کنترل کامپیوتری کاملا اتوماتیک.
• طراحی فشرده– 820×500×770 میلی متر، مناسب برای میزهای آزمایشگاهی.

چه چیزی را انتخاب کنید

سیستم یا لوازم جانبی را بر اساس نیازهای تست انتخاب کنید:

1. فقط حداکثر مقاومت (برش مستقیم معمولی) - از جعبه برشی استاندارد (100×100 میلی متر یا 60×60 میلی متر) و ماژول «برشی استاندارد» یا «برشی سریع» استفاده کنید.

2. مقاومت پسماند (برشی رفت و برگشتی) - عملکرد اصلی این سیستم. ماژول "برشی رفت و برگشتی" را انتخاب کنید، چرخه ها و دامنه جابجایی را تنظیم کنید.

3. اندازه های مختلف نمونه -

- خاک ریزدانه / نمونه های حلقه استاندارد: جعبه گرد Ø61.8 میلی متر.

- خاک درشت یا آشفته: مربع 100×100 میلی متر یا 60×60 میلی متر.

- اندازه های دیگر (Ø50، Ø70، Ø100، و غیره) در صورت درخواست موجود است.

4. روش بارگذاری معمولی - بارگذاری پنوماتیک استاندارد نیاز به تامین هوای فشرده دارد. اگر منبع هوا وجود ندارد، گزینه بارگیری مکانیکی موتور را انتخاب کنید.

5. بودجه - سیستم تمام اتوماتیک گران تر است. اگر بودجه محدود است و نیازی به برش رفت و برگشتی یا بارگذاری معمولی خودکار نیست، یک دستگاه سنتی برش مستقیم از نوع اهرمی را در نظر بگیرید.

6. ماژول های نرم افزار- پیکربندی استاندارد شامل ثبت داده ها، تثبیت، برش، برش سریع، برش رفت و برگشتی است. تأیید کنید که آیا عملکردهای پس از پردازش یا گزارش اضافی مورد نیاز است.

جریان فرآیند

مثال: برش رفت و برگشتی زهکشی نشده (مقاومت باقیمانده) روی خاک رس اشباع

1. آماده سازی نمونه - نمونه را برش دهید یا قالب بزنید (به عنوان مثال، Ø61.8 میلی متر گرد یا 60×60 میلی متر مربع). اشباع (خلاء یا غوطه وری در آب)، مقدار و چگالی آب اولیه را اندازه گیری کنید.

2. نصب نمونه - نمونه را در جعبه برشی پایینی قرار دهید، جعبه بالایی را تراز کنید، سنگ های متخلخل و صفحه بارگیری را نصب کنید. پیستون بارگذاری عمودی را نصب کنید، لودسل عمودی و مبدل جابجایی عمودی (نشانگر شماره گیری دیجیتال) را وصل کنید. میله بارگیری را با فرورفتگی بالای جعبه برشی در مرکز قرار دهید.

3. اعمال تنش معمولی - تنش معمولی هدف (به عنوان مثال، 100 کیلو پاسکال) را از طریق سیستم پنوماتیک تنظیم کنید. در نرم افزار، "ماژول ادغام استاندارد" را انتخاب کنید. ثبت تغییر شکل عمودی تا زمانی که یکپارچگی پایدار شود.

4. تنظیم پارامترهای برشی -

- ماژول برشی رفت و برگشتی را انتخاب کنید.

- تنظیم نرخ برش (به عنوان مثال، 0.5 میلی متر در دقیقه).

- جهت برش را تنظیم کنید: به سمت جلو تا یک جابجایی (مثلاً 5 میلی متر)، سپس معکوس کنید. تعداد چرخه ها را تعریف کنید

- شرایط توقف را تنظیم کنید (مثلاً جابجایی کل 10 میلی متر یا تثبیت تنش برشی).

5. برش را شروع کنید - شیر تخلیه را ببندید (بدون تخلیه) یا باز نگه دارید (زهکش کنید). شروع تست موتور پله ای افقی جعبه برشی را به حرکت در می آورد. نرم افزار تنش برشی، جابجایی برشی، جابجایی عمودی (تغییر حجم)، زمان و غیره را ثبت می کند. منحنی تنش برشی-تغییر زمان واقعی.

6. برش رفت و برگشتی- در حد جابجایی رو به جلو، موتور به طور خودکار معکوس می شود. پس از چندین چرخه، تنش برشی تثبیت می شود - این استحکام باقی مانده است.

7. پایان و جداسازی قطعات - برش را متوقف کنید، تنش معمولی را تخلیه کنید. نمونه را بردارید، سطح برشی را مشاهده کنید، جعبه برشی و سنسورها را تمیز کنید.

8. پردازش داده ها - نرم افزار به طور خودکار تنش های برشی پیک و پسماند را برای هر جهت برشی شناسایی می کند. برای آزمایش‌ها در تنش‌های نرمال مختلف، پوشش مقاومت پسماند را رسم کنید، زاویه اصطکاک باقیمانده φᵣ و چسبندگی باقیمانده را محاسبه کنید. تولید گزارش تست (منحنی ها، پارامترها).

برای برش سریع یا برش استاندارد (بدون رفت و برگشت): "ماژول برشی سریع" یا "ماژول برشی استاندارد" را انتخاب کنید، نرخ برش و جابجایی توقف را تنظیم کنید، برش را در یک جهت تا زمان شکست انجام دهید.

خلاصه: BTU-DDS-5F یک سیستم برش مستقیم/باقیمانده کاملاً خودکار است که دارای بارگذاری معمولی پنوماتیک، برش رفت و برگشتی، محدوده سرعت برش گسترده و سنسورهای با دقت بالا است. هم برای تست برشی مستقیم معمولی و هم برای تست مقاومت پسماند مناسب است. انتخاب باید اندازه نمونه، نیاز به برش رفت و برگشتی و در دسترس بودن هوای فشرده را در نظر بگیرد. این به ویژه برای تحقیقات زمین لغزش که نیاز به استحکام باقیمانده خاک های ناحیه لغزش دارد، ارزشمند است.
