سیستم تست ستون رزونانس

توضیحات محصول

سیستم آزمایش ستون رزونانت

1شرح

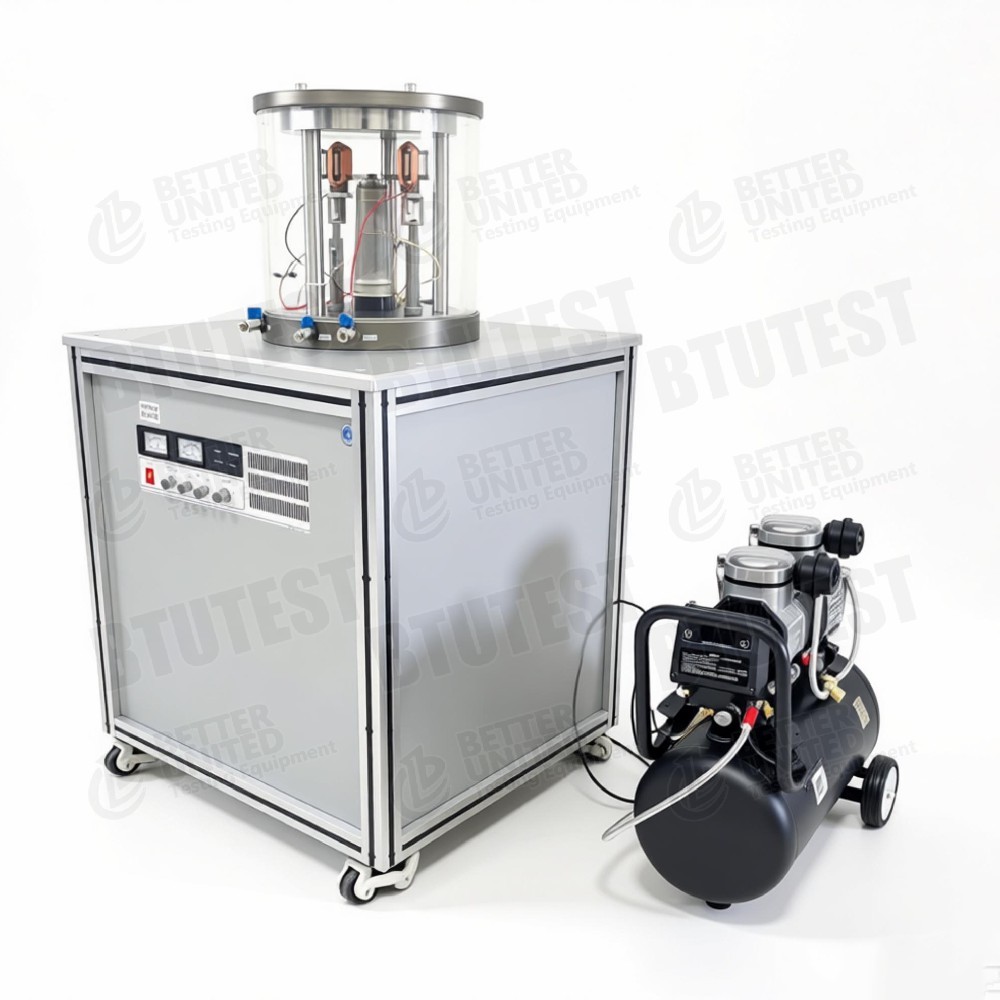

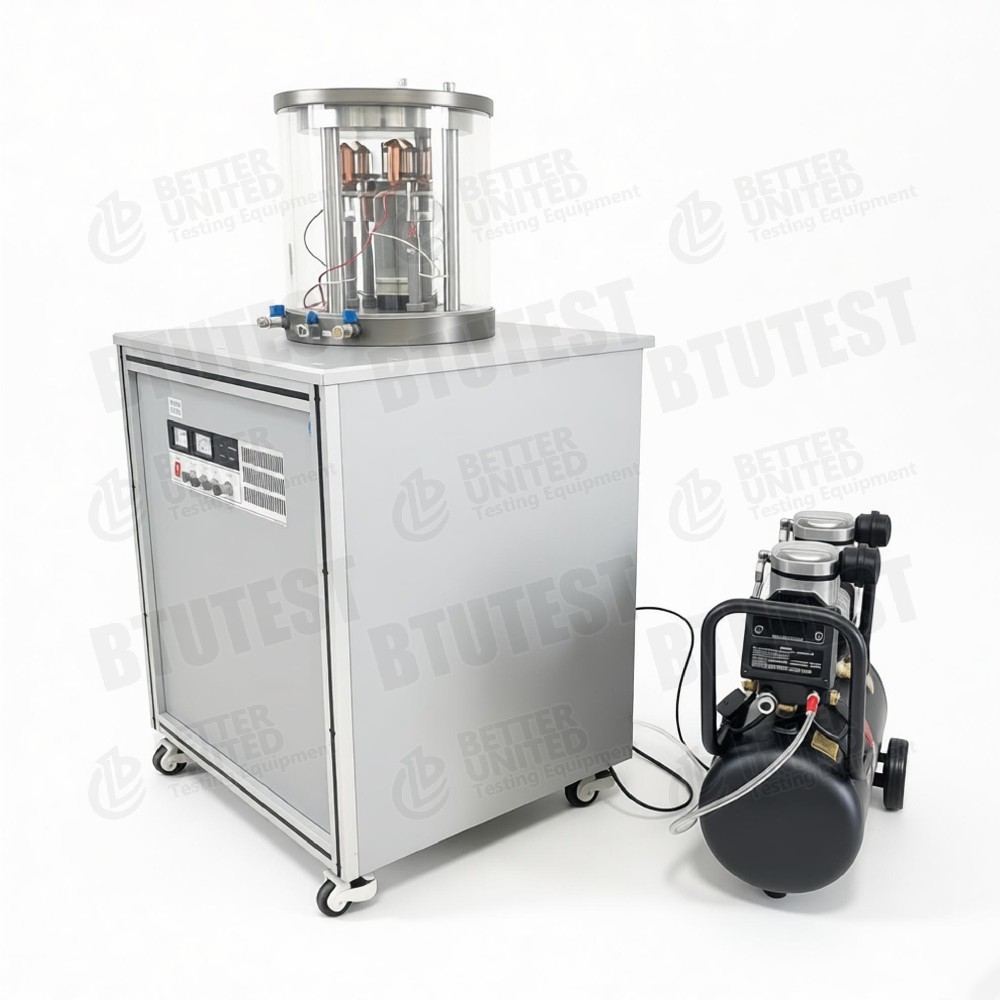

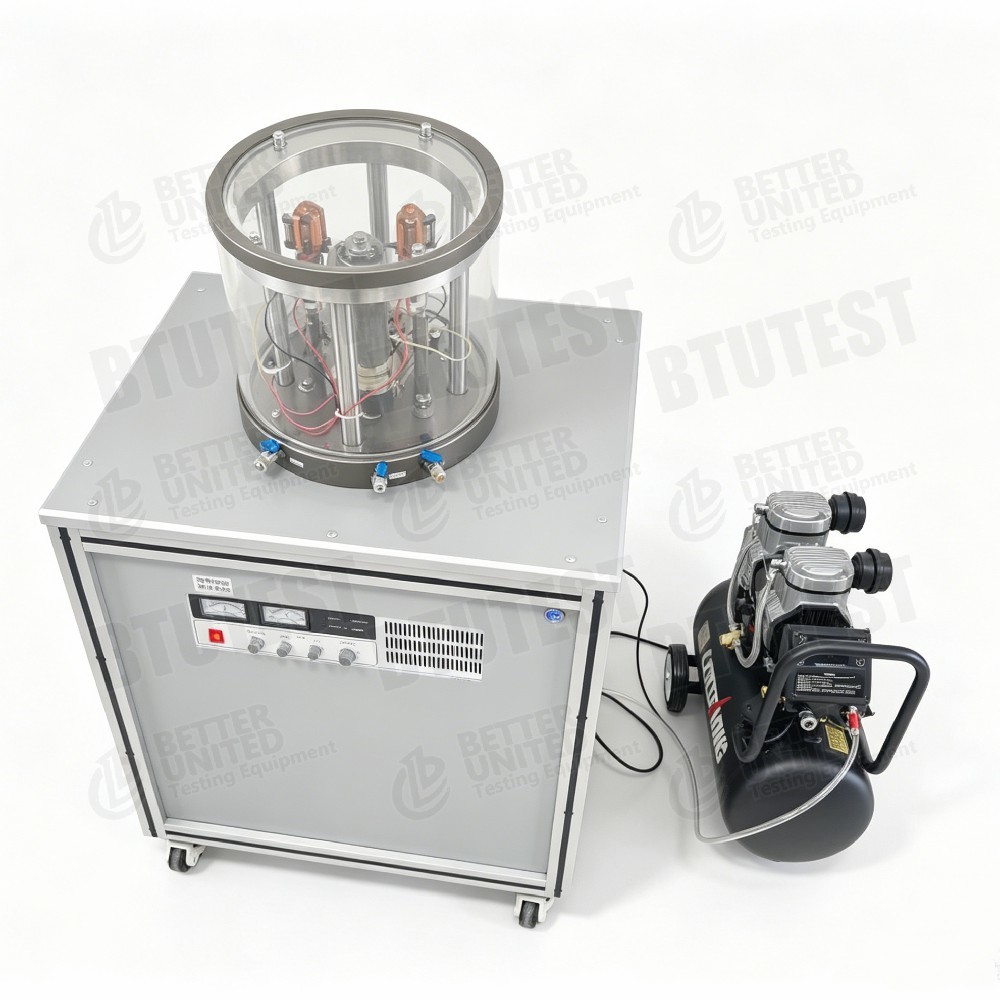

BTU-RCA-1 یکسیستم آزمایش ستون رزونانسکه نیروی چرخش چرخه ای را به یک نمونه خاک برای اندازه گیریماژول انعطاف پذیری پویا، ماژول برش و نسبت خنک کنندهاین سیستم از تحریک الکترومغناطیسی استفاده می کند و به طور کامل برای فشار سلول و گشتاور پویا توسط کامپیوتر کنترل می شود.می تواند تثبیت سه محوری معمولی خاک اشباع شده و همچنین آزمایش ستون رزونانس را انجام دهد.

2. استانداردهای تست

بر اساس مشخصات آزمون کل ستون رزونانس، این سیستم با استانداردهای زیر مطابقت دارد:

•ASTM D4015(طریقه آزمون استاندارد برای ماژول برش و نسبت خنک کننده با روش ستون رزونانت)

•ASTM D3999(روش آزمایش خواص پویا خاک تحت بارگذاری چرخه ای)

•JG/T 120-2007(استانداردهای صنعت ساخت و ساز چین)

•BS EN ISO 17892-9(بررسی آزمایشگاه ژئوتکنولوژیک ️ ستون سه محوری و رزونانس چرخه ای)

3مشخصات

4جزئیات

•اتاق فشار: حداکثر فشار 1.5 MPa، مناسب برای تثبیت سه محوری با فشار متوسط تا پایین و آزمایش ستون رزونانس خاک اشباع شده است.

•کنترل فشار سلول: بارگذاری پنوماتیک با یک دریچه متناسب با دقت بالا امکان تنظیم خودکار از 0 تا 0.9 MPa را فراهم می کند، دقت ± 0.1٪ F.S.

•سیستم تحریک: تحریک تورسیونال الکترومغناطیسی با 4 مجموعه کویل، تولید میدان مغناطیسی بالا و محرک ولتاژ بالا برای محدوده فرکانس گسترده (تا 300 هرتز).

•سنسور: سرعت سنج تعادل شده (ثابت) ، حذف اتصال خارجی و بهبود تکرار و ایمنی سر و صدا.

•جمع آوری اطلاعات: رزولوشن 24 بیتی، نرخ نمونه گیری 10 کیلو هرتز مناسب برای ضبط پاسخ های پویا فشار کوچک.

•لوازم جانبی کالیبراسیون: با یک میله کالیبراسیون و وزنهایی برای بررسی دوره ای اندازه گیری ماژول برش عرضه می شود.

•اندازه نمونه: سازگار با دو قطر استاندارد (39.1 میلی متر و 50 میلی متر) برای انواع رایج خاک.

5درخواست

•تعیین پارامترهای دینامیکی فشار کوچک: اندازه گیری ماژول برش (G) و نسبت خنک کننده (D) در محدوده فشار 10-6 ~ 10-4 برای تجزیه و تحلیل پاسخ لرزه ای محل.

•ارزیابی املاک دینامیکی بنیاد: پارامترهای خاک پویا را برای طراحی لرزش سنگها، پایه های ماشین، بار ترافیک و غیره فراهم می کند.

•اعتبارپذیری مدل سازنده: برای کالیبراسیون مدل های پیشرفته تشکیل دهنده منحنی های انحطاط سفتی تنش کوچک را بدست می آورد.

•آزمایشات ترکیبی تثبیت سه محوری + ستون رزونانس: ابتدا تثبیت سه محوری را انجام دهید، سپس لرزش چرخش را برای مطالعه اثر استرس تثبیت بر خواص پویا اعمال کنید.

•پژوهش و آموزش: مناسب برای مطالعات آزمایشگاهی و نمایش در مهندسی زمین لرزه های ژئوتکنولوژیک و دینامیک خاک.

6مزایا

•کنترل کاملا اتوماتیک: اعمال فشار سلول، تحریک پویا و جمع آوری داده ها توسط کامپیوتر کنترل می شود، که خطای اپراتور را کاهش می دهد.

•دقت بالا در فشار کم: محدوده فشرده سازی تا 10-6 به دقت حداکثر ماژول برش (Gmax) خاک را ضبط می کند.

•پاسخ فرکانس بالا: حداکثر فرکانس ارتعاش 300 هرتز شامل باند های آزمایش ستون های رزنانت رایج است.

•سرعت سنج داخلی: به حداقل رساندن اختلال در نصب و بهبود تکرار آزمایش می رسد.

•چهار کویل الکترومغناطیسی: فراهم کردن یک گشتاور تحریک کافی و یکنواخت، اطمینان از حالت تورسیون خالص.

•DAQ ۲۴ بیتی: وضوح بالا و نرخ نمونه گیری برای پردازش سیگنال های ضعیف پویا.

•کالیبراسیون استاندارد: با میله/وزن کالیبراسیون همراه است که اندازه گیری قابل ردیابی را تضمین می کند.

7پارامتر (در یک نگاه جدول)

8چه چیزی را انتخاب کنیم

BTU-RCA-1 یک سیستم ستون رزونانس تک مدل است، بنابراین انتخاب بین مدل لازم نیست. با این حال، عوامل زیر را در نظر بگیرید تا ببینید که آیا نیازهای شما را برآورده می کند:

اگه فقط بهآزمایش ساده ماژول کشش کوچکبرای آزمایش خاک اشباع نشده یا محدوده فرکانس بسیار گسترده، برای پیکربندی های گسترده با تولید کننده تماس بگیرید.

9. جریان فرآیند

در زیر یک روش استاندارد برای یکآزمایش ستون رزونانسبا استفاده از BTU-RCA-1:

مرحله 1: آماده سازی و نصب نمونه

• یک نمونه از خاک اشباع شده بدون اختلال یا دوباره شکل داده شده را با توجه به اندازه مورد نیاز (39.1 میلی متر یا 50 میلی متر قطر) آماده کنید.

• نمونه را در اتاق فشار سه محوری نصب کنید؛ سنسور فشار منافذ و خطوط تخلیه را متصل کنید.

• واحد تحریک بالا را نصب کنید (سیت های کویل الکترومغناطیسی از قبل نصب شده اند).

مرحله ۲: پر کردن و اشباع سیستم

• اتاق و خطوط را با آب پاک شده پر کنید و حباب های هوا را از بین ببرید.

• نرم افزار به طور خودکار اشباع فشار عقب را انجام می دهد و مقدار B را اندازه گیری می کند (B≥0.95 اشباع کامل را نشان می دهد).

مرحله سوم: تثبیت سه محوری

• فشار سلول هدف (0 ~ 0.9 MPa) و معیارهای ثبات زمان تثبیت / تخلیه را تنظیم کنید.

• این نرم افزار به طور خودکار فشار سلول را اعمال می کند و تغییر حجم / از بین رفتن فشار منافذ را ثبت می کند و تثبیت ایزوتروپ یا آنزیوتروپ را تکمیل می کند.

مرحله ۴: آماده سازی آزمایش ستون رزونانت

• پس از تثبیت، دریچه تخلیه را ببندید تا شرایط تخلیه نشده را حفظ کنید.

• نرم افزار به طور خودکار هندسه نمونه را شناسایی می کند و صفر کردن شتاب سنج و خود چک سیستم را انجام می دهد.

مرحله پنجم: تحریک و فرکانس پاک کردن

• ولتاژ تحریک (خروج توسط تقویت کننده درایو) و محدوده فرکانس پاک کننده (به عنوان مثال، 10 ~ 300 هرتز) تنظیم کنید.

• کویل های الکترومغناطیسی نیروی چرخش چرخه ای را اعمال می کنند؛ شتاب سنج پاسخ را کنترل می کند.

• نرم افزار به طور خودکار فرکانس را پاک می کند وفرکانس رزونانس(فرکانس مربوط به پاسخ حداکثر شتاب)

مرحله ۶: محاسبه ماژول برش و نسبت خنک کننده

• از فرکانس رزونانس، ابعاد نمونه، لحظه ی بی وقفه و غیره، نرم افزار مقدارماژول برش Gدر فشار سلول فعلی.

•نسبت خنک کننده Dبا استفاده از روش پهنای باند نیمه قدرت از اوج رزونانس محاسبه می شود.

• اندازه گیری ها را می توان در سطوح مختلف فشرده سازی (با تغییر نیروی تحریک) برای به دست آوردن منحنی های تجزیه G-γ و D-γ تکرار کرد.

مرحله ۷: تغییر فشار سلول یا سطح کشش

• در صورت لزوم، فشار سلول را تخلیه کنید یا فشار سلول را به فشار دیگری تغییر دهید و مراحل 4 تا 6 را برای به دست آوردن پارامترهای پویا در شرایط استرس مختلف تکرار کنید.

مرحله ۸: پایان آزمایش و پردازش داده ها

• این نرم افزار به طور خودکار تمام منحنی های پاک کننده، فرکانس های رزونانس، G و D را ذخیره می کند.

• ماژول پس از پردازش یک گزارش آزمایش از جمله Gmax، نسبت خنک کننده در مقابل فشار یا نمودار فشار سلول را تولید می کند.

مرحله ۹: تمیز کردن و نگهداری

• فشار سلول را تخلیه کنید، اتاق فشار را تخلیه کنید و نمونه را خارج کنید.

• خطوط و اتاق فشار را تمیز کنید؛ سنسورها و کویل ها را بررسی کنید.

توجه: نرم افزار BTU-RCA-1 یک رابط دستیار را فراهم می کند؛ اکثر مراحل را می توان به طور خودکار با یک کلیک اجرا کرد.

اگر به نقل قول، لیست پیکربندی استاندارد یا مقایسه با سایر سیستم های ستون رزونانس نیاز دارید، لطفا اطلاعات بیشتری ارائه دهید.
