نفوذ سنج اتوماتیک سر متغیر باند دوگانه

توضیحات محصول

توضیحات

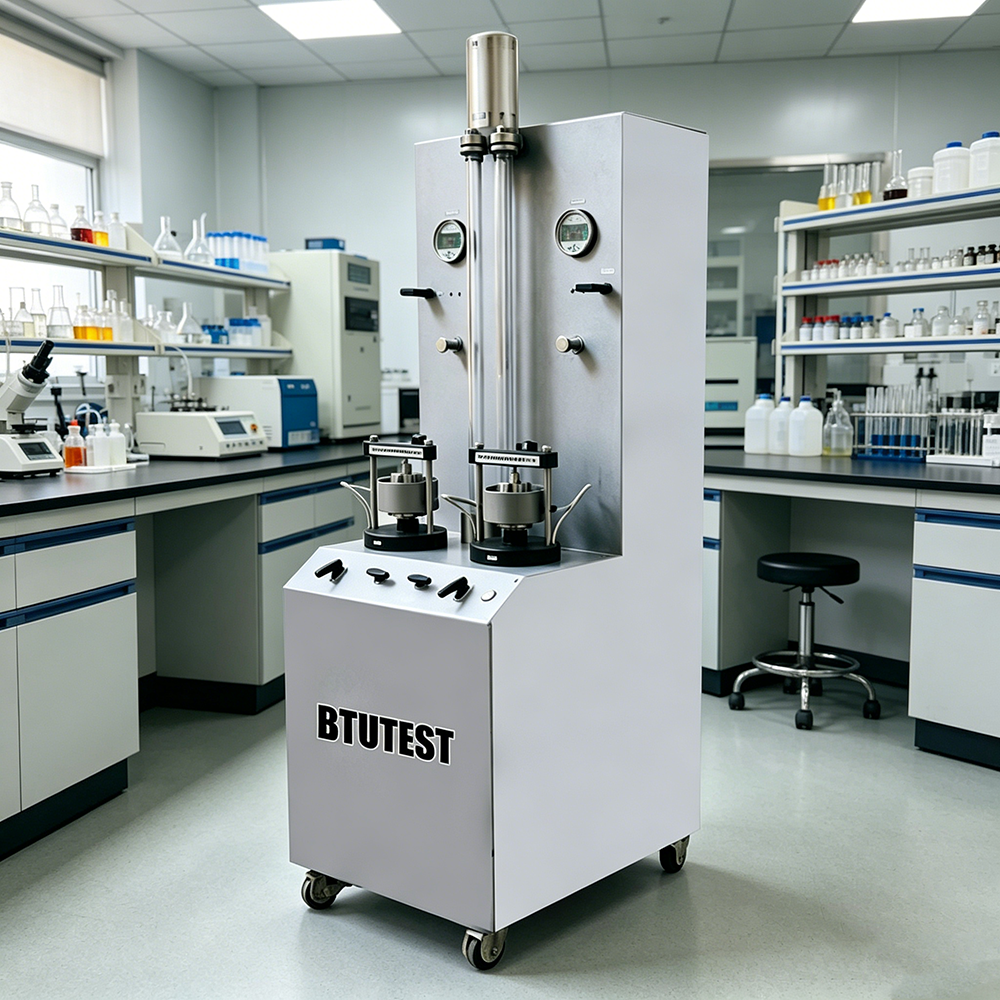

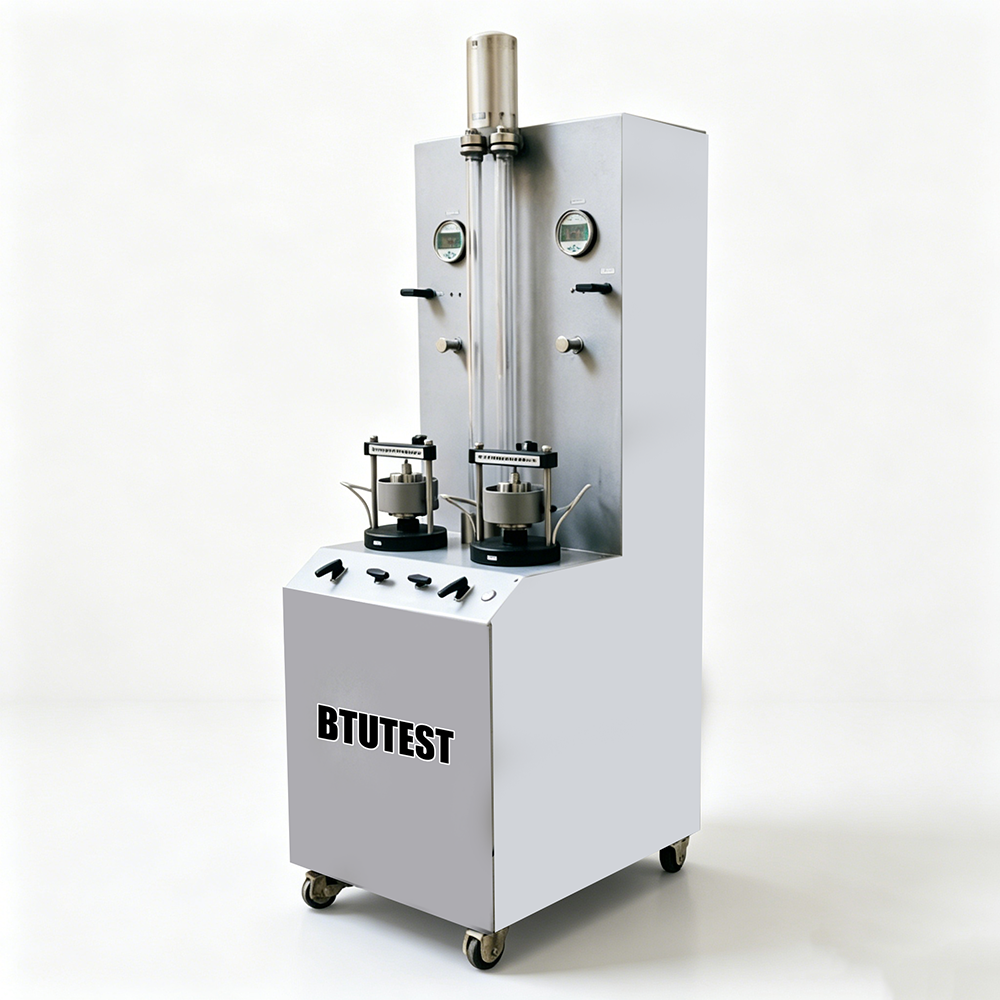

نفوذسنج اتوماتیک سر متغیر باند دوگانه BTU-STC-2AP یک دستگاه آزمایشگاهی است که یکپارچه سازی و تست نفوذپذیری را یکپارچه می کند. می تواند به طور همزمان فشار تحکیم و فشار تراوش را اعمال کند و ضریب نفوذپذیری نمونه های خاک را با استفاده از روش سر متغیر اندازه گیری کند. این ابزار شامل یک واحد جمع‌آوری 16 بیتی AD چند کاناله داخلی و نرم‌افزار اختصاصی جمع‌آوری و پردازش داده‌ها است که امکان اندازه‌گیری خودکار تغییرات سطح آب و تغییر شکل یکپارچه‌سازی را فراهم می‌کند. برای مطالعات نفوذپذیری خاکهای ریزدانه و برخی از خاکهای درشت دانه مناسب است.

استانداردهای تست

• ASTM D5084(روش های آزمون استاندارد برای اندازه گیری هدایت هیدرولیکی خاک ها با استفاده از هد متغیر)
• ASTM D2435(روش‌های آزمایش استاندارد برای ویژگی‌های تحکیم یک بعدی خاک)
• ISO 17892-11(تست آزمایشگاهی ژئوتکنیک - تعیین نفوذپذیری)
• GB/T 50123-2019(استاندارد برای روش آزمایش ژئوتکنیکی - آزمایش‌های نفوذپذیری و تحکیم سر متغیر)

مشخصات

جزئیات

• سیستم اعمال فشار تحکیم: متشکل از یک تنظیم کننده فشار، گیج فشار دیجیتال LCD، پیستون فشار سیلندر، سیلندر، بلبرینگ خطی، مجموعه سوپاپ توپ و قاب واکنش - کنترل دقیق فشار تحکیم را امکان پذیر می کند.
• سلول نفوذپذیری: شامل حلقه برش، سنگ های متخلخل بالا/پایین، کلاهک فشار، حلقه راهنما، حلقه آب بندی، حلقه گیره، پیچ های ثابت، پایه سلولی و اتصالات اتصال سریع - ساختار کامل با آب بندی خوب.
• سیستم اعمال فشار نفوذپذیری: از یک تنظیم کننده فشار، لوله نفوذ سنج تبدیل هوا به آب، فشار سنج دیجیتال LCD و مجموعه شیر توپی برای ارائه فشار تراوش پایدار و قابل کنترل استفاده می کند.
• پایه ابزار: ساخته شده از ورق فلزی خم شده، سلول نفوذپذیری، قاب بارگیری و سیلندر را یکپارچه می کند. پانل جلویی مجهز به 6 مجموعه سوپاپ توپ، دکمه سوئیچ پاور و غیره است.
• اندازه گیری سطح آب: سنسور تغییر حجم (یا سنسور فشار دیفرانسیل) تغییرات سطح آب را با دامنه 0 تا 40 سانتی متر و دقت 0.1 سانتی متر اندازه گیری می کند.
• نمایش و کنترل: این پنل شامل نمایشگرهای دیجیتال LCD دقیق، لوله اندازه گیری تبدیل هوا به آب، تنظیم کننده فشار و مخزن تامین آب است.
• اکتساب داده: واحد جذب AD 16 بیتی داخلی از طریق USB به رایانه متصل می شود و همزمان 2 کانال جابجایی و 2 کانال سیگنال تغییر صدا را دریافت می کند.
• طراحی کم توانمنبع تغذیه 24 ولت DC، ≤24 وات - مناسب برای تست های طولانی مدت.
• لوازم جانبی اختیاری: سنسور جابجایی عمودی (0-12.7 میلی متر، دقت 0.01 ± میلی متر) برای اندازه گیری تغییر شکل تحکیم.

برنامه

• تعیین ضریب نفوذپذیری سر متغیر برای خاکهای ریزدانه (رس، سیلت) و برخی از خاکهای شنی
• آزمایش‌های تراوایی ترکیبی برای مطالعه اثر فشار بر نفوذپذیری
• ارزیابی ویژگی‌های نشت برای هسته‌های سدهای خاکی، بستر جاده‌ها و مواد غیرقابل نفوذ
• آموزش و پژوهش خودکار در آزمایشگاه‌های ژئوتکنیک دانشگاهی و نهادی
• دستیابی به پارامترهای نفوذپذیری لایه های خاک در بررسی های سایت ژئوتکنیکی

مزایا

• طراحی باند دوگانه: دو نمونه را به طور همزمان آزمایش می کند که باعث بهبود کارایی و صرفه جویی در زمان می شود.
• یکپارچه سازی + نفوذپذیری: به اعمال فشار تحکیم برای شبیه‌سازی شرایط تنش درجا قبل از آزمایش نفوذپذیری اجازه می‌دهد - بیشتر معرف شرایط میدان واقعی است.
• بسیار خودکار: واحد اکتساب داخلی + نرم افزار به طور خودکار تغییرات سطح آب و تغییر شکل یکپارچه سازی را ثبت می کند و خطای انسانی را کاهش می دهد.
• محدوده اندازه گیری سطح آب گسترده: 0 تا 40 سانتی متر با دقت 0.1 سانتی متر - الزامات تست سر متغیر را برآورده می کند.
• کنترل فشار دقیق: از فشارسنج های دیجیتال LCD، تنظیم کننده های فشار و سیلندرها استفاده می کند - فشار یکپارچه سازی تا 800 کیلو پاسکال، فشار نفوذپذیری تا 200 کیلو پاسکال.
• کم مصرف و ایمن: منبع تغذیه 24 ولت DC، مصرف برق کم - مناسب برای عملیات طولانی مدت آزمایشگاهی.
• گزینه های انعطاف پذیر: سنسورهای جابجایی با دقت بالا اختیاری برای اندازه گیری تراکم یکپارچه سازی همزمان.

چه چیزی را انتخاب کنید

جریان فرآیند

• آماده سازی نمونه: یک نمونه خاک به ابعاد φ61.8mm × 40mm (یا 20mm) طبق روش های استاندارد تهیه کنید.
• نصب نمونه: نمونه را در سلول نفوذپذیری (حلقه برش + سنگ های متخلخل بالا/پایین) قرار دهید، اجزای آب بندی را نصب کرده و سفت کنید.
• اتصال سیستم: سیستم فشار تحکیم، سیستم فشار نفوذپذیری، سنسور سطح آب و سنسور تغییر مکان اختیاری را وصل کنید.
• فشار تحکیم را اعمال کنید: فشار تثبیت مورد نظر (0-800 کیلو پاسکال) را با استفاده از تنظیم کننده فشار تنظیم کنید. به نمونه اجازه دهید تا تحت فشار مشخص شده، فشرده سازی را ثبت کند.
• فشار نفوذپذیری اعمال کنید: پس از تثبیت تثبیت، فشار نفوذپذیری (0-200 کیلو پاسکال) را تنظیم کرده و آزمایش نفوذپذیری سر متغیر را شروع کنید.
• اکتساب داده: نرم افزار به طور خودکار افت سطح آب (یا خوانش سنسور تغییر حجم) را نسبت به زمان ثبت می کند و به صورت اختیاری تغییرات جابجایی را ثبت می کند.
• محاسبه ضریب نفوذپذیری: نرم افزار به طور خودکار ضریب نفوذپذیری را با استفاده از فرمول هد متغیر محاسبه می کند.
• گزارش ایجاد کنید: یک گزارش آزمایشی شامل منحنی‌های سطح آب-زمان، نتایج ضریب نفوذپذیری و داده‌های تغییر شکل تحکیم تهیه کنید.
