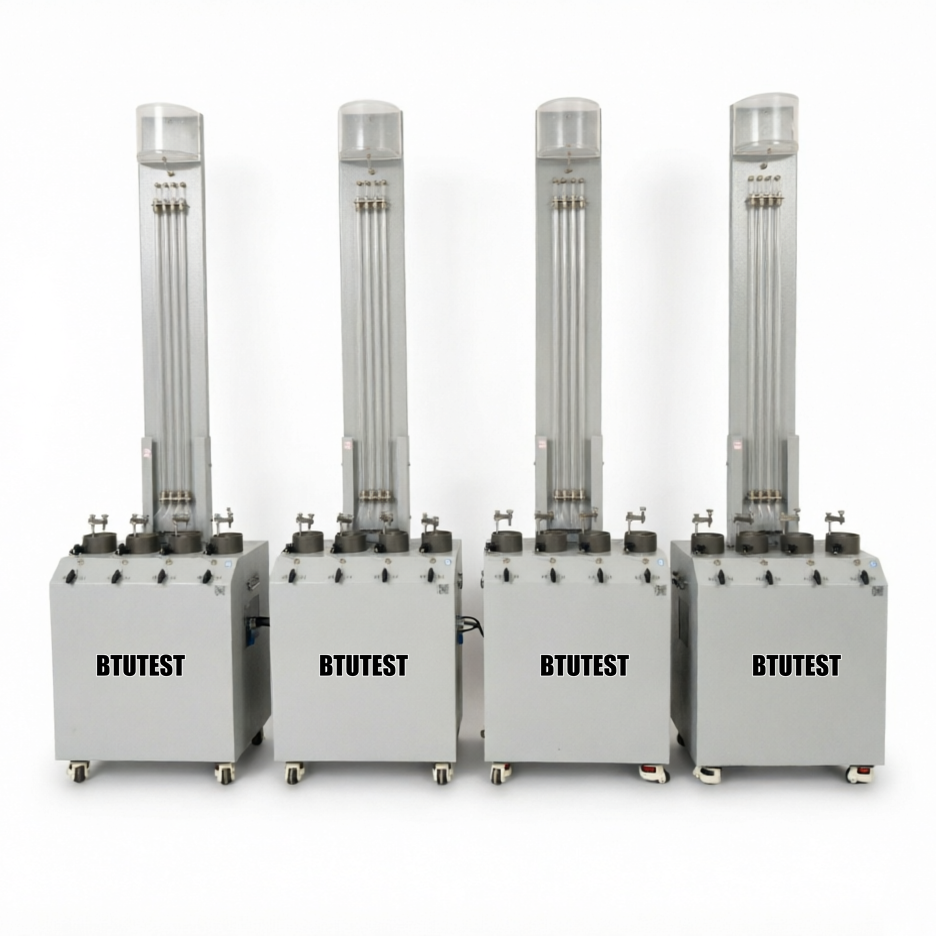

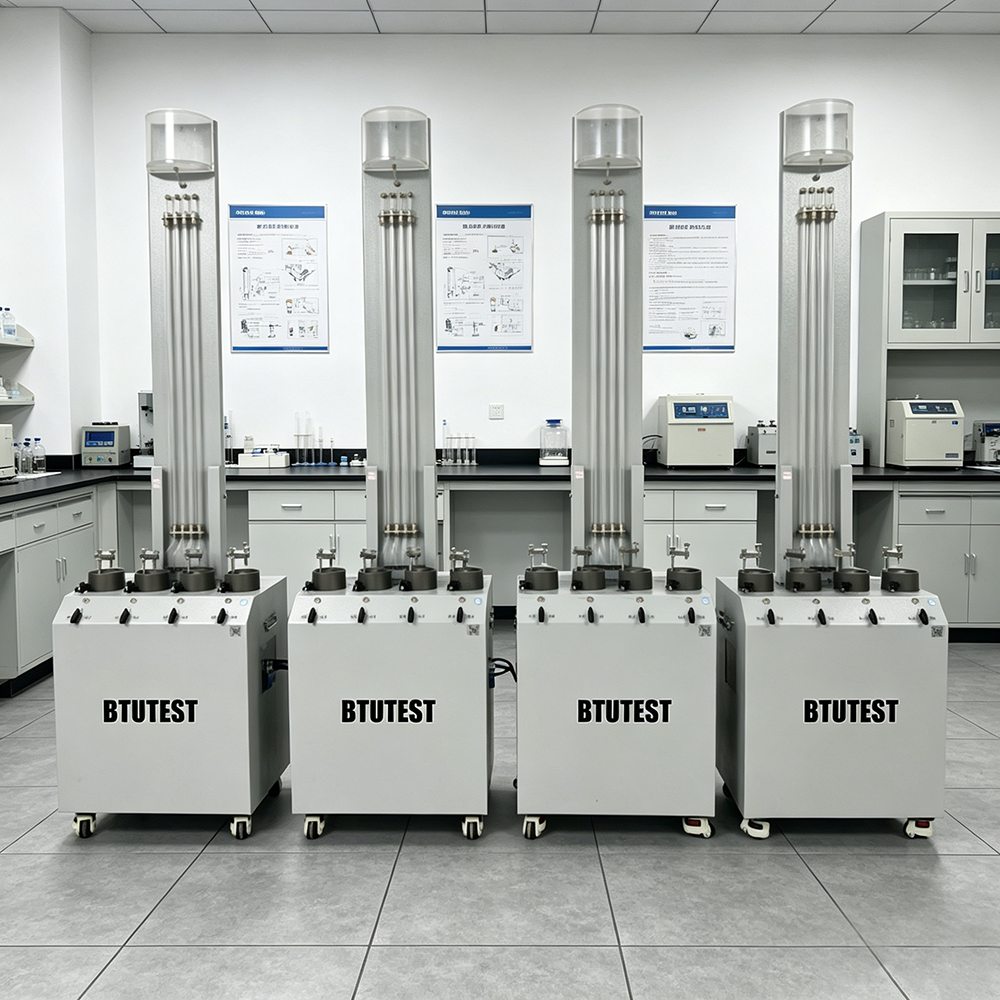

نفوذ سنج سر سقوط چهار واحدی هوشمند

توضیحات محصول

نفوذ سنج هد سقوط چهار واحدی هوشمند برای خاک های ریزدانه

مدلBTU-FHP-4

توضیحات

این تجهیزات یکنفوذ سنج سر ریزش هوشمند چهار واحدی برای خاک های ریزدانه، مدلBTU-FHP-4برای تعیین ضریب نفوذپذیری خاکهای ریزدانه (سیلت، رس سیلتی، رس و خاکهای محیطی) استفاده می شود. این دارای ساختار چهار واحدی است که امکان تست نفوذپذیری سر سقوط همزمان روی چهار نمونه را فراهم می کند و جایگزین نفوذ سنج سنتی نوع 55 می شود. ویژگی های اصلی:

• تست کننده ضریب نفوذپذیری تمام اتوماتیک
• قطر نمونه 61.8 میلی متر (مساحت 30 سانتی متر مربع)
• ارتفاع نمونه 40 میلی متر (طول مسیر جریان)
• سطح مقطع لوله سر در حال سقوط 0.785 سانتی متر مربع
• سنسور سطح مایع: محدوده سر آب 2000 میلی متر، وضوح 0.1 میلی متر، دقت ± 0.15٪ FS
• مخزن آب: 6 لیتر، مهر و موم شده برای حفظ پاکیزگی آب
• مجهز به سیستم و نرم افزار جمع آوری داده ها، نمایش بیدرنگ ارتفاع سر آب، وضعیت آزمایش و غیره.
• رابط ارتباطی پرسرعت با کامپیوتر؛ نرم افزار منحنی های عملیاتی، ذخیره و جمع آوری داده ها را در زمان واقعی نظارت می کند

استانداردهای آزمون (بین المللی)

• ASTM D5084(روش استاندارد تست نفوذپذیری خاک – روش ریزش سر)
• ASTM D5856(نفوذپذیری خاک با استفاده از نفوذ سنج دیواری انعطاف پذیر)
• ISO 17892-11(تست ژئوتکنیکی – تست نفوذپذیری)
• BS 1377-6(استاندارد بریتانیا – تست نفوذپذیری)
• چینی SL 237-042(رویه آزمایش ژئوتکنیک - تست نفوذپذیری سر سقوط)
• JGS 0563(استاندارد تست نفوذپذیری ژاپن)

این تجهیزات برای آزمایش‌های نفوذپذیری سر در خاک‌های ریزدانه مناسب است و می‌تواند الزامات استانداردهای فوق را در مورد اندازه نمونه، اندازه‌گیری سر آب، جمع‌آوری داده‌ها و غیره برآورده کند.

مشخصات

پارامتر	مشخصات
مدل	BTU-FHP-4
نام ابزار	هد نفوذپذیر چهار واحدی هوشمند برای خاک های ریزدانه
ساختار	چهار واحد (4 سلول نفوذی مستقل)
قطر نمونه	61.8 میلی متر (مساحت 30 سانتی متر مربع)
ارتفاع نمونه	40 میلی متر (طول مسیر جریان)
سطح مقطع لوله سر در حال سقوط	0.785 سانتی متر مربع
سنسور سطح مایع	محدوده هد آب 2000 میلی متر، وضوح 0.1 میلی متر، دقت ± 0.15٪ FS
مخزن آب	6 لیتر، مهر و موم شده
اکتساب داده	سیستم و نرم افزار گنجانده شده است. نمایش زمان واقعی سر آب، وضعیت آزمایش
رابط ارتباطی	رابط پر سرعت
توابع نرم افزاری	نظارت بر زمان واقعی منحنی‌ها، ذخیره و جمع‌آوری داده‌ها
انواع خاک قابل اجرا	سیلت، خاک رس سیلتی، خاک رس، خاک های محیطی

جزئیات

• ساختار مستقل چهار واحدی- چهار نمونه را می توان به طور همزمان آزمایش کرد و کارایی را تا حد زیادی بهبود می بخشد. هر سلول نفوذ سنج برای جلوگیری از تداخل مستقل است.
• برای خاک های ریزدانه طراحی شده است- قطر نمونه 61.8 میلی متر، ارتفاع 40 میلی متر، مطابق با مشخصات استاندارد برای آزمایش های نفوذپذیری خاک ریزدانه.
• روش سقوط سر- مناسب برای خاک های با نفوذپذیری کم (k = 10-5 تا 10-8 سانتی متر بر ثانیه)، ضریب نفوذپذیری را از پوسیدگی سر آب در طول زمان محاسبه می کند.
• سنسور سطح مایع با دقت بالا- برد هد آب 2000 میلی متر، وضوح 0.1 میلی متر، دقت ± 0.15٪ FS - بسیار برتر از خواندن دستی.
• مخزن آب مهر و موم شده– ظرفیت 6 لیتر؛ طراحی مهر و موم شده از آلودگی و تبخیر منبع آب جلوگیری می کند.
• خرید و نرم افزار کاملا اتوماتیک- نمایش زمان واقعی منحنی های فروپاشی سر آب، محاسبه خودکار ضریب نفوذپذیری، ذخیره سازی خودکار داده ها، پخش منحنی.
• جایگزین نفوذپذیر سنتی نوع 55– نوع سنتی 55 تک واحدی با خواندن دستی است. این تجهیزات چهار واحدی و کاملاً اتوماتیک است که کارایی و دقت را تا حد زیادی بهبود می بخشد.
• قابل اجرا بودن را روشن کنید- سیلت، خاک رس سیلتی، رس و خاک های محیطی (به عنوان مثال، خاک آلوده، خاک جامد/تثبیت شده).

برنامه

• بررسی سایت ژئوتکنیکی- تعیین ضرایب نفوذپذیری لایه های خاک ریزدانه طبیعی برای تجزیه و تحلیل نشت.
• مهندسی پر کنید- ارزیابی نفوذپذیری خاکریزها، پر کردن سدها و زیربناها.
• ژئوتکنیک محیطی- اندازه گیری نفوذپذیری خاک های آلوده و خاک های جامد/تثبیت شده برای ارزیابی عملکرد سد.
• تدریس و تحقیق- آزمایشگاه مکانیک خاک دانشگاه برای آزمایشات و آزمایشات تحقیقاتی دانشجویی.
• تعویض تجهیزات قدیمی– برای اتوماسیون بالاتر، از تراواهای سنتی نوع 55 ارتقا دهید.

مزایا

• چهار واحد راندمان بالا– چهار نمونه آزمایش شده در یک اجرا، چهار برابر راندمان یک دستگاه تک واحدی.
• اندازه گیری تمام اتوماتیک- سنسورهای سطح مایع به طور خودکار تغییرات سر آب را ضبط می کنند. نرم افزار به طور خودکار ضریب نفوذپذیری را محاسبه می کند و خطاهای خواندن انسان را حذف می کند.
• دقت بالا– وضوح هد آب 0.1 میلی متر، دقت 0.15٪ FS - برتر از خواندن دستی (معمولاً 1 میلی متر).
• مخزن آب مهر و موم شده- از آلودگی و تبخیر آب جلوگیری می کند و کیفیت آب پایدار را تضمین می کند.
• نظارت بر منحنی در زمان واقعی– نرم افزار برای ارزیابی آسان وضعیت آزمایش، منحنی های سر آب در مقابل زمان واقعی را نمایش می دهد.
• ذخیره سازی خودکار داده ها- داده های تست را می توان برای تولید آسان گزارش صادر کرد.
• کاربرد گسترده- سیلت، خاک رس، رس سیلتی و خاک های محیطی.
• تجهیزات سنتی را ارتقا می دهد- پیشرفته تر و راحت تر از نفوذپذیرهای نوع 55.

چه چیزی را انتخاب کنید

این تجهیزات را انتخاب کنید یا با انواع دیگر بر اساس الزامات آزمایش مقایسه کنید:

جریان فرآیند

مثال:تست نفوذپذیری سر سقوط چهار واحدی (خاک ریزدانه)

• آماده سازی نمونه
  • خاک ریزدانه دست نخورده را برش دهید یا با استفاده از یک حلقه برش 61.8 میلی متر × 40 میلی متر، نمونه قالب گیری مجدد را آماده کنید.
  • مقدار آب اولیه را اندازه گیری کنید و نمونه را اشباع کنید (خلاء یا غوطه وری در آب).

• نصب نمونه
  • نمونه اشباع شده را در سلول نفوذ سنج (با سنگ متخلخل در پایین) قرار دهید تا از نشت هوا یا نشت دیواره جانبی اطمینان حاصل کنید.
  • چهار سلول نفوذ سنج را روی پایه چهار واحدی نصب کنید و لوله های سر در حال سقوط را وصل کنید.
  • مخزن آب و لوله را وصل کنید و مطمئن شوید که تمام اتصالات مهر و موم شده اند.

• هوا زدایی و اشباع
  • دریچه ورودی آب را باز کنید تا آب از داخل نمونه به سمت بالا جریان یابد و حباب های هوا از نمونه و خطوط خارج شود.
  • برای رسیدن به اشباع کامل نمونه، شیر دریچه هوا را ببندید.

• پارامترهای تست را تنظیم کنید
  • در نرم افزار، ورودی: ارتفاع نمونه (40 میلی متر)، سطح نمونه (30 سانتی متر مربع)، سطح مقطع لوله سر سقوط (0.785 سانتی متر مربع).
  • هد آب اولیه (مثلاً 1800 میلی متر) و هد آب نهایی (مثلاً 200 میلی متر) را تنظیم کنید.
  • فاصله نمونه برداری را تنظیم کنید (مثلاً 1 ثانیه یا فعال کننده خودکار).

• تست را شروع کنید
  • نرم افزار شروع به ضبط سر آب در مقابل زمان می کند (خواندن خودکار از سنسور سطح مایع).
  • نمودار زمان واقعی منحنی فروپاشی سر آب (مقیاس نیمه لاگ).
  • زمانی که هد آب به مقدار نهایی کاهش یابد (یا به صورت دستی متوقف شود)، آزمایش به طور خودکار پایان می یابد.

• ثبت و محاسبه داده ها
  • این نرم افزار به طور خودکار داده های سر و زمان آب را ثبت می کند.
  • ضریب نفوذپذیری را با استفاده از فرمول هد سقوط محاسبه می کند:
    ea = سطح مقطع لوله سر در حال سقوط، L = ارتفاع نمونه، A = سطح نمونه، t = فاصله زمانی، h1 و h2 سر آب مربوطه هستند.
  • مقادیر k چندگانه را می توان در بازه های زمانی مختلف محاسبه و میانگین گرفت.

• تمیز کردن
  • پس از آزمایش، ورودی آب را ببندید، نمونه را بردارید.
  • سلول های نفوذ سنج، لوله و مخزن آب را تمیز کنید.

خلاصه:BTU-FHP-4 یک نفوذسنج هوشمند چهار واحدی هد ریزشی است که به طور خاص برای خاک های ریزدانه مانند سیلت، خاک رس و خاک رس سیلتی طراحی شده است. می تواند چهار نمونه را به طور همزمان آزمایش کند. با داشتن سنسور سطح مایع با دقت بالا (رزولوشن 0.1 میلی متر)، نرم افزار تمام اتوماتیک، نمایش منحنی سر زمان واقعی آب، و محاسبه خودکار ضریب نفوذپذیری، جایگزین نفوذ سنج سنتی نوع 55 شده و کارایی و دقت را تا حد زیادی بهبود می بخشد. برای بررسی سایت ژئوتکنیکی، مهندسی پر کردن، ژئوتکنیک محیطی و سایر زمینه ها مناسب است. توجه داشته باشید که این تجهیزات برای خاک های درشت دانه (که نیاز به نفوذپذیری ثابت سر دارند) مناسب نیست و برای استفاده آزمایشگاهی در نظر گرفته شده است.
