دستگاه فشرده سازی بدون محدودیت خودکار

توضیحات محصول

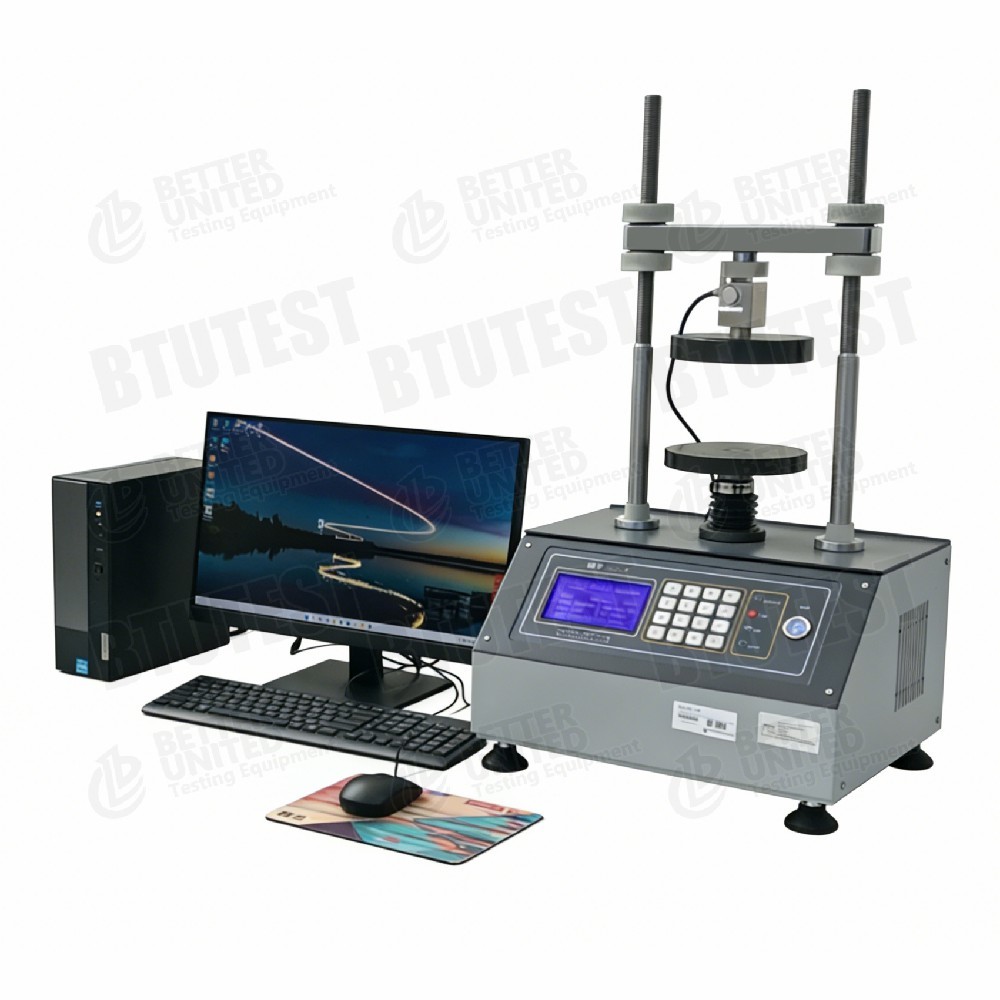

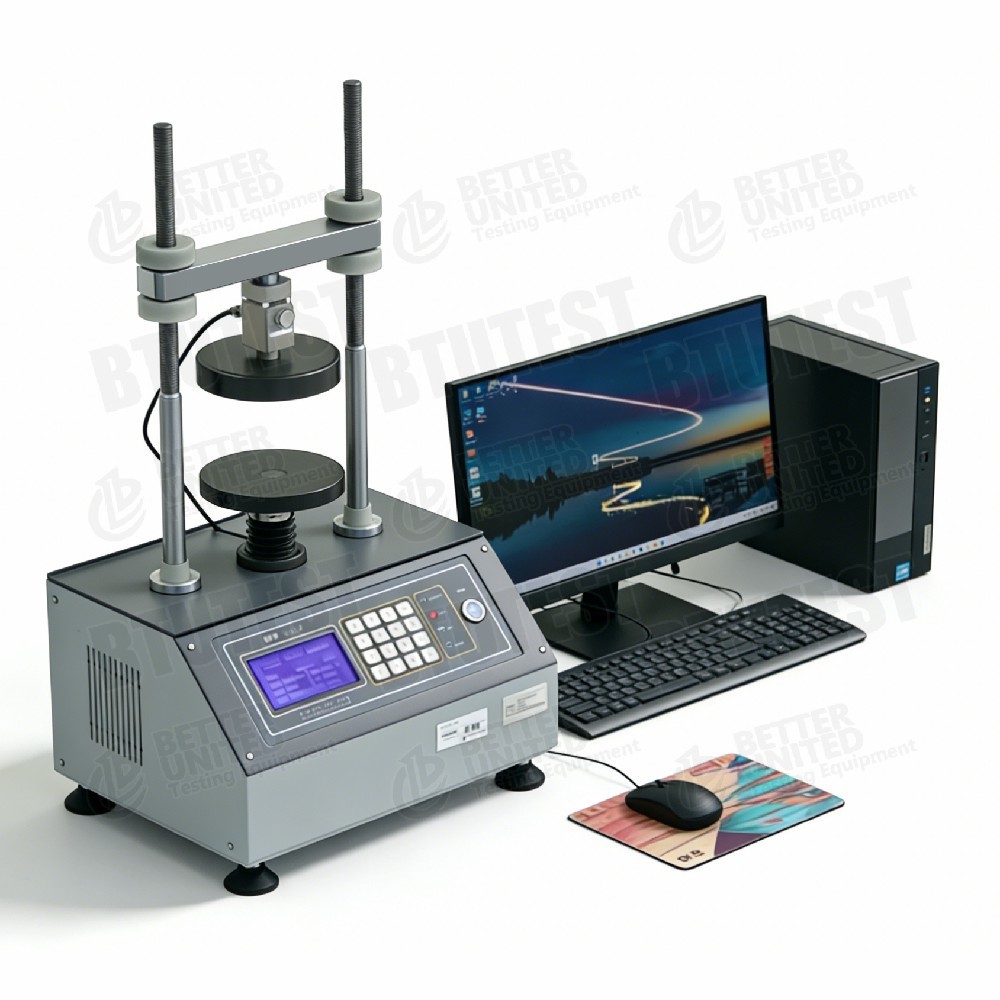

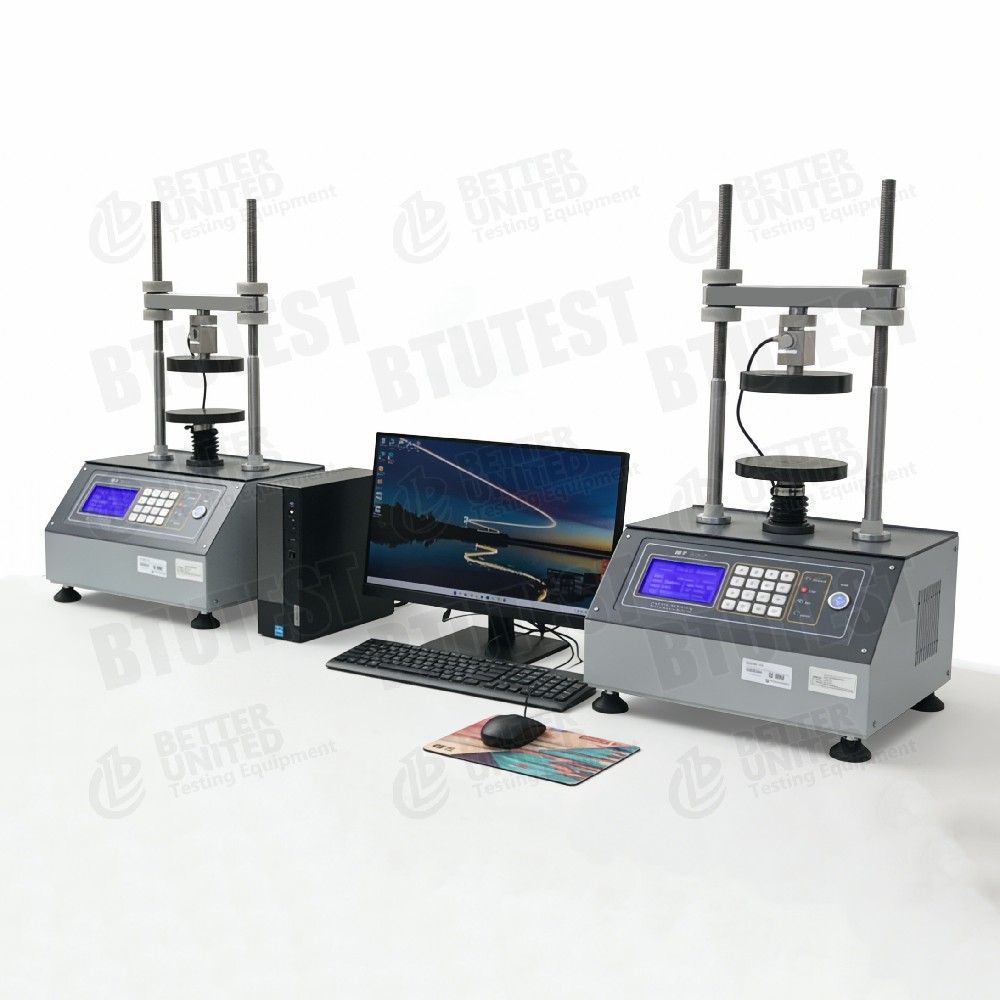

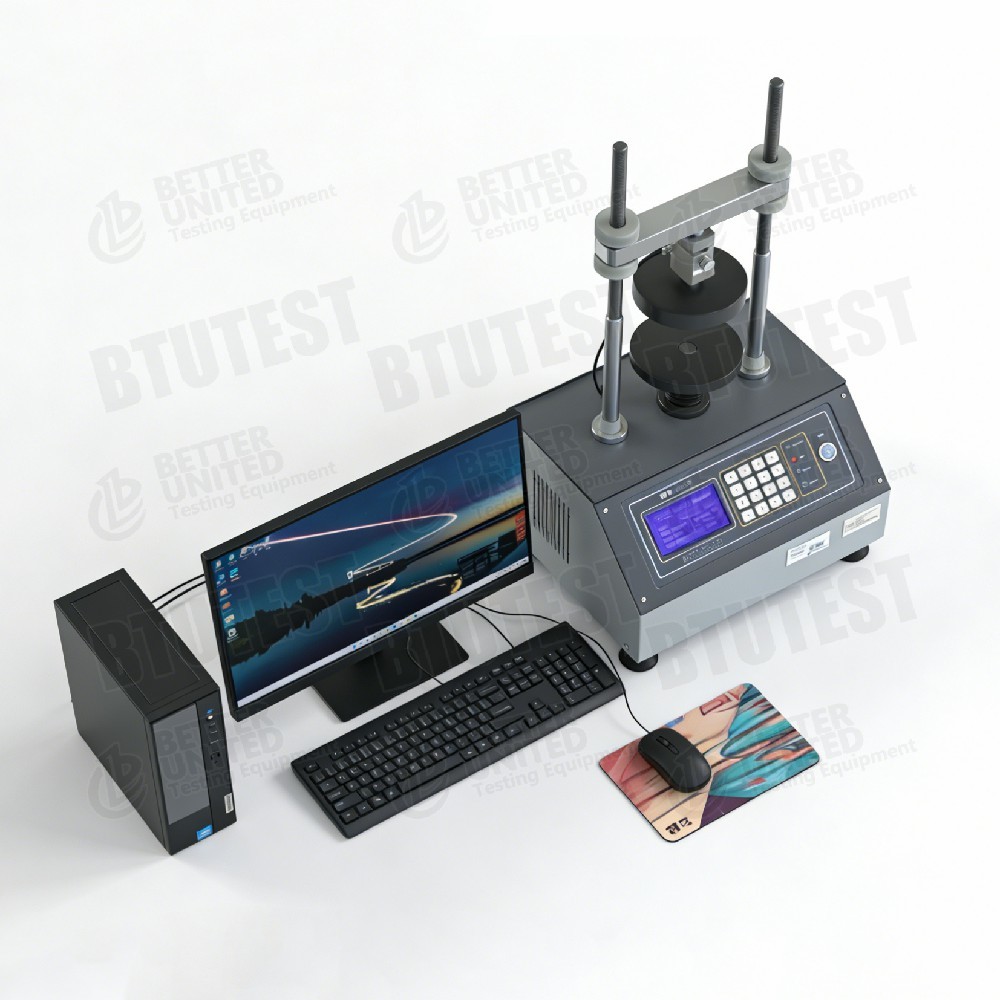

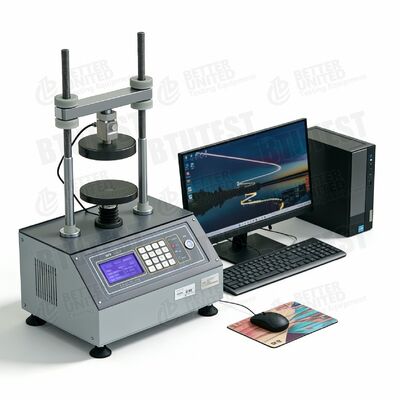

دستگاه فشرده سازی اتوماتیک

1شرح

این تجهیزاتدستگاه فشرده سازی کاملا اتوماتیک (BTU- سری WXY)، از جمله مدل های WXY-1F، WXY-3F و WXY-6F. این به طور عمده برای آزمایش مقاومت فشرده سازی غیر محدود در مهندسی ژئوتکنولوژی (به عنوان مثال، آزمایش فشرده سازی یک محوری بدون فشار محدود) استفاده می شود.دستگاه کنترل کاملا اتوماتیک را امکان پذیر می کند، جمع آوری داده ها و پردازش در طول آزمایش، نمایش در زمان واقعی منحنی های مختلف و تولید خودکار جداول آزمایش و منحنی های استاندارد.

2. استانداردهای تست

• ASTM D2166 ((بررسی قدرت فشرده سازی بدون محدودیت)
• BS 1377: بخش 7 ((استانداردهای بریتانیا)
• ISO 17892-2 ((بررسي آزمايشگاهي ژئوتكنيك)
• SL 237-1999 ((مخصوصیات چینی برای آزمایش خاک)
• JGS 0523 ((طریقه آزمایش خاک ژاپن)

3مشخصات (پارامتر)

4جزئیات (تفصیلات فنی)

مناندازه نمونه: حداکثر Ø101 mm × H200 mm، اندازه استاندارد برای آزمایش های غیر محدود.

منمحدوده های نیروی محوری: سه ظرفیت اختیاری 10kN، 30kN، 60kN اجازه می دهد تا انتخاب محدوده بار مناسب بر اساس قدرت خاک برای بهبود دقت اندازه گیری.

منسرعت تراش: 0.00001 ~ 6 mm/min، محدوده تنظیم پذیر گسترده، پشتیبانی از هر دو آزمایش شکست نوع خزیدن بسیار آهسته و سرعت های معمولی (به عنوان مثال، 1 ¢ 2 mm/min) برای آزمایش های استاندارد.

منتوابع نرم افزاری:

u کنترل کاملا اتوماتیک سرعت تراش و فرآیند بارگیری

u بدست آوردن و نمایش در زمان واقعی جابجایی، فشار، کشش و دیگر منحنی ها

u تولید خودکار جدول ها و منحنی های مطابق با استاندارد پس از آزمایش

u پشتیبانی از صادرات و چاپ داده ها

5درخواست

منمهندسی جاده ها و زیرپایه ها: تعیین قدرت فشرده سازی بدون محدودیت خاک برای ارزیابی ظرفیت تحمل

منمهندسی شیب و حفاری: به دست آوردن قدرت برش بدون فشار

منارزیابی خاک نرم: کنترل کیفیت گل نرم، پر کردن فشرده

منمقایسه مواد: آزمایشات مقایسه قدرت خاک های مختلف پایدار (سیمان/ خاک های معالجه شده)

منآزمایشگاه های آموزشی: آموزش تجربی مکانیک خاک

6مزایا

منعملکرد کاملا اتوماتیک: نیازی به مداخله دستی برای سرعت تراشیدن یا ثبت داده ها نیست، بهبود بهره وری آزمایش و تکرار پذیری

منمحدوده بار قابل انتخاب(10/30/60kN): مدل های مختلف محدوده های مختلف قدرت را پوشش می دهند؛ در غیر این صورت، یک واحد واحد می تواند چندین محدوده را با تغییر سنسورها (با توجه به پیکربندی) پوشش دهد.

منقابلیت سرعت بسیار پایین: 0.00001 mm/min برای مطالعه فرآیندهای شکست یا ویژگی های خزیدن

مننرم افزار بسیار یکپارچه: از کنترل و به دست آوردن به تولید گزارش ها همه در یک کاهش موانع عملیاتی

منطراحی جمع و جور: ساده تر از دستگاه سه محوری، مناسب برای آزمایشگاه های ساحلی یا آزمایش سریع

7چه چیزی را انتخاب کنید (دستور انتخاب)

8. جریان فرآیند

1.آماده سازی نمونه→ یک نمونه خاک استوانه ای با اندازه Ø101 × H200 میلی متر (غیر مختل شده یا تغییر شکل داده شده) آماده کنید.

2.نمونه نصب شده→ نمونه را در مرکز صفحه پایین قرار دهید؛ صفحه بالا را تنظیم کنید تا با سطح نمونه تماس داشته باشد (حداقل بار اولیه را اعمال کنید)

3.تنظیم پارامتر→ سرعت تراش را تنظیم کنیدو فرکانس جمع آوری داده ها در نرم افزار

4.تست شروع→ سیستم به طور خودکار بار محوری را در سرعت تنظیم شده اعمال می کند، نیروی محوری و جابجایی را در زمان واقعی به دست می آورد

5.نظارت بر داده ها→ نرم افزار در زمان واقعی منحنی فشار-اضطراب، نیروی محوری در مقابل منحنی زمان و غیره را نمودار می کند

6.تعیین خرابی→ متوقف شدن زمانی که فشار اوج به دنبال بارگیری مداوم تا 15~20% فشارهای محوری باشد یا زمانی که نمونه شکست آشکار را نشان دهد

7.پردازش نتایج→ محاسبه قدرت فشرده سازی غیر محدود qu؛ در صورت لزوم، محاسبه قدرت برش بدون تخلیه Su = qu/2

8.خروجی گزارش→ نرم افزار به طور خودکار جدول های سازگار با استاندارد و منحنی های فشار و تنش را تولید می کند؛ از چاپ یا صادرات پشتیبانی می کند
