دستگاه تثبیت رو

توضیحات محصول

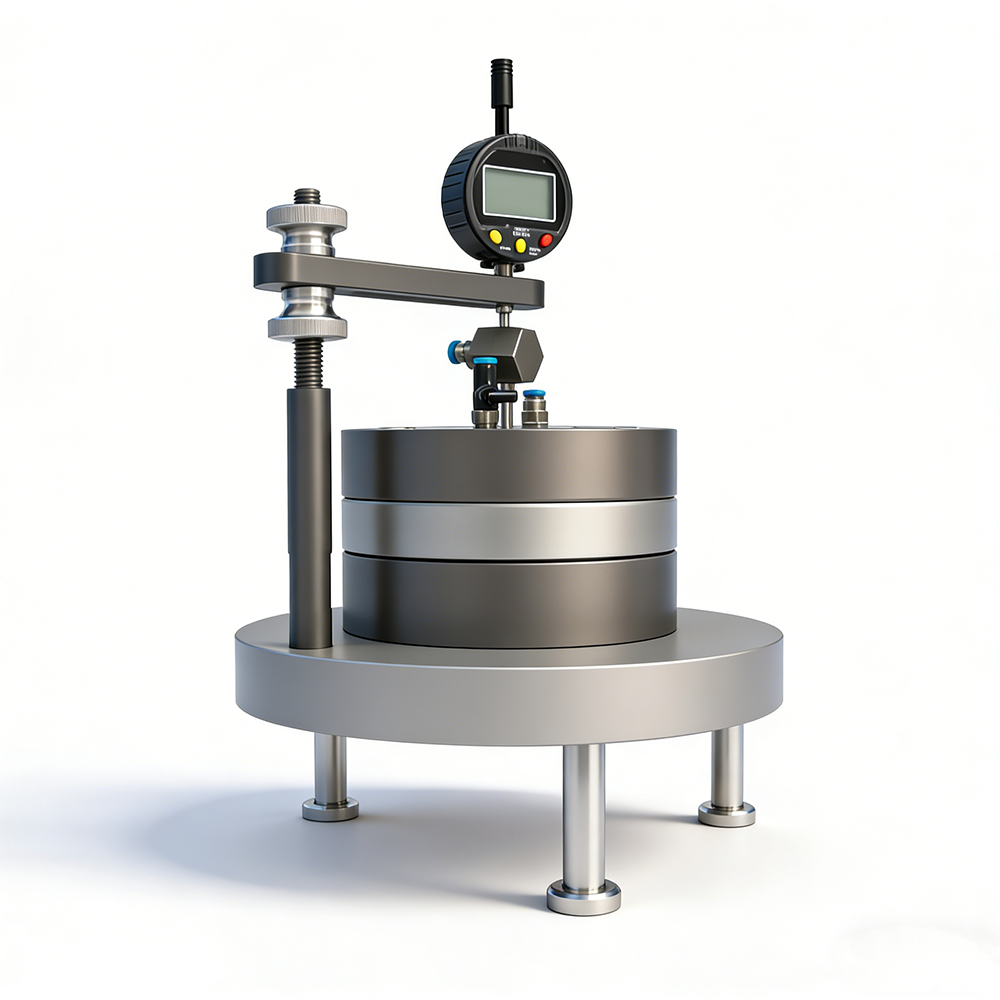

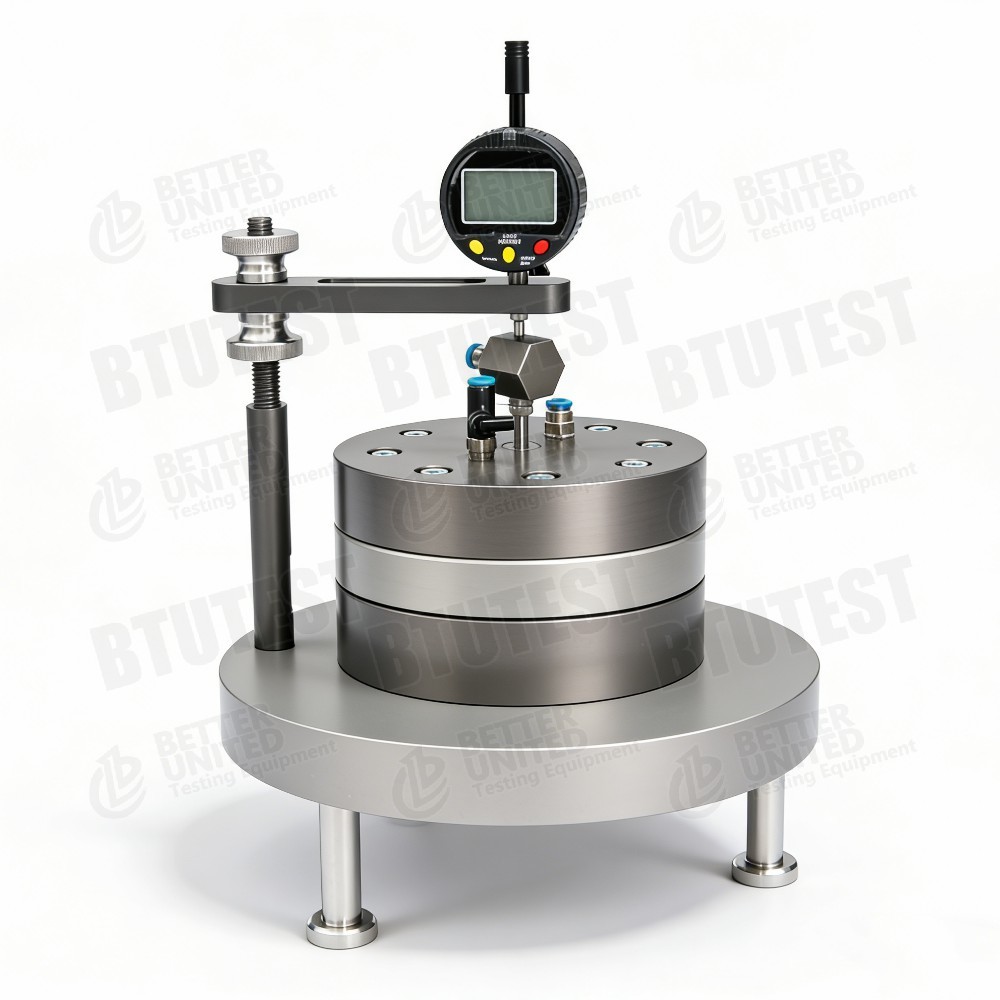

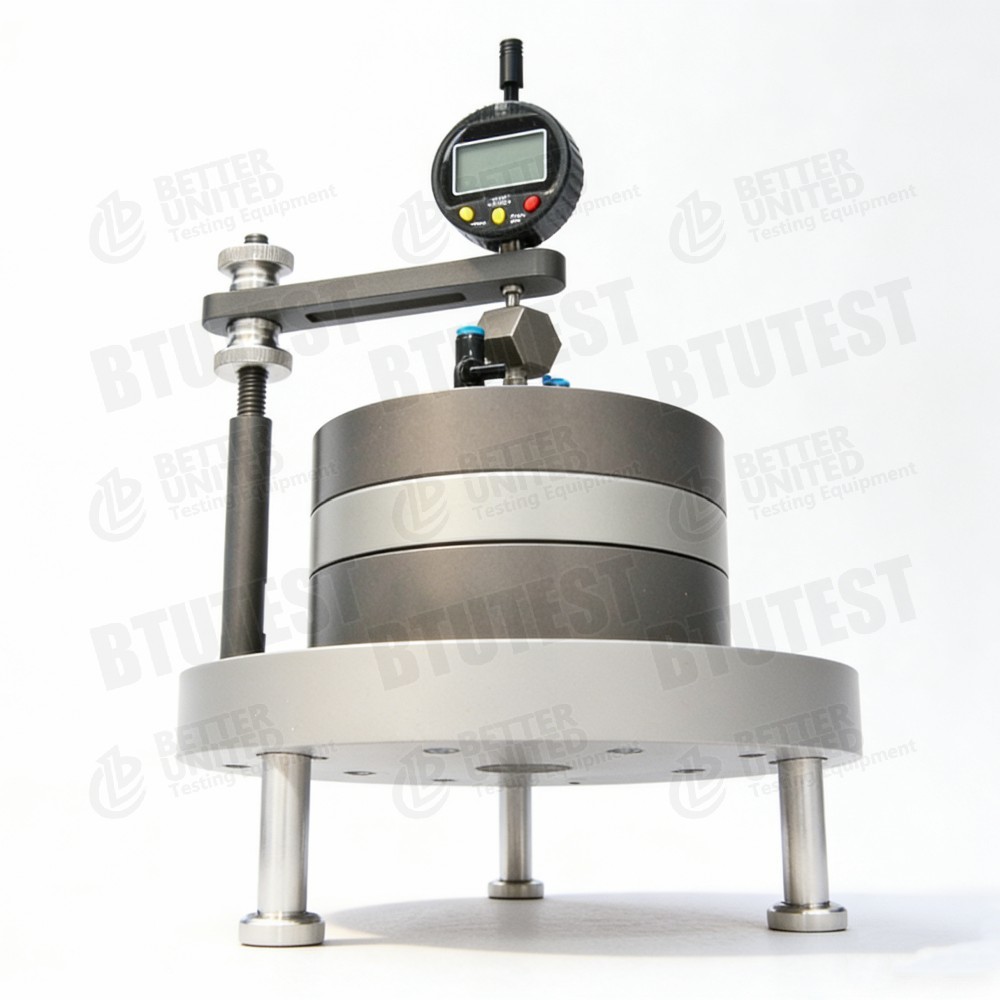

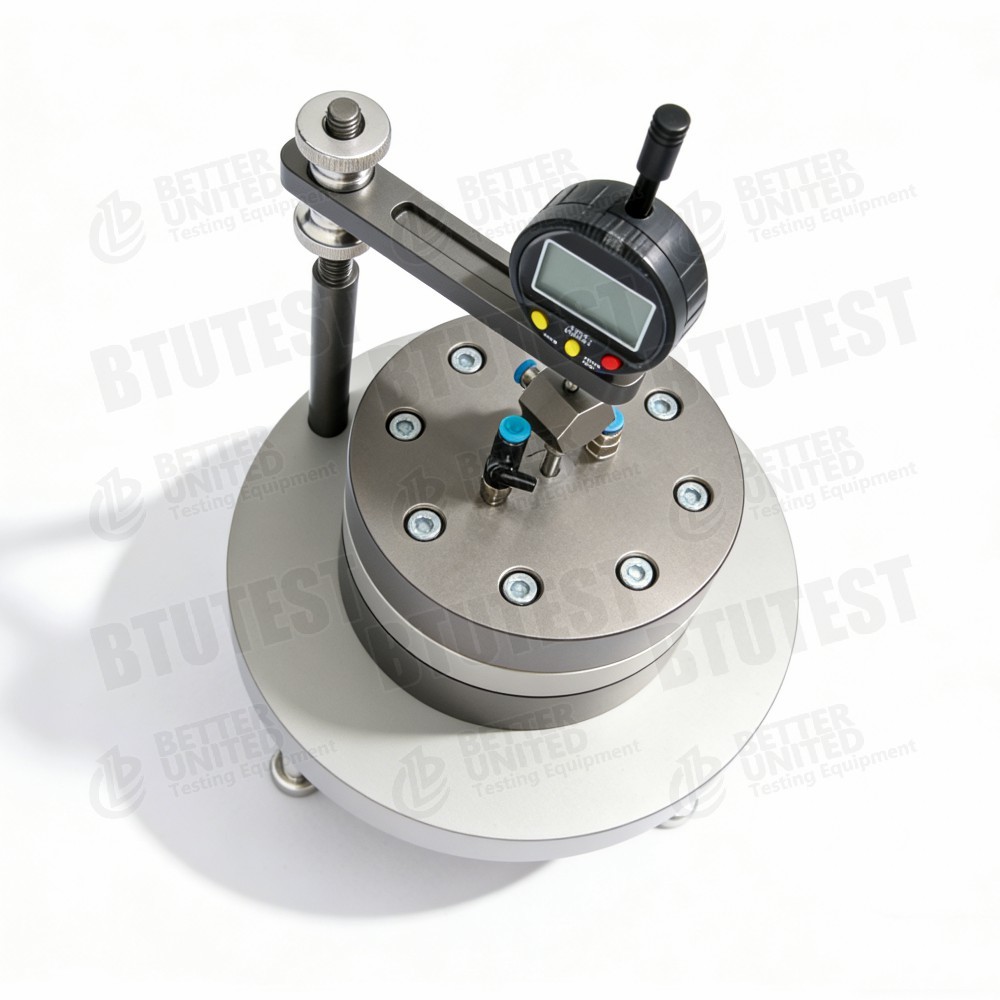

دستگاه تثبیت رو

مدلBTU-RCA-1

توضیحات

این تجهیزاتدستگاه تثبیت قطب، مدلBTU-RCA-1، با استفاده از یک سلول تثبیت نوع Rowe. می تواند آزمایش های تثبیت مختلف را انجام دهد، از جمله تثبیت استاندارد (حمل و تخلیه مرحله ای) ، CRS (سرعت ثابت کشش) ،CRL (سرعت ثابت بارگیری)، تثبیت اشباع فشار معکوس، تثبیت کشش طولانی مدت (با اندازه گیری فشار منافذ در زمان واقعی) و یک ماژول نفوذ پذیری تثبیت اختیاری.

• اندازه نمونه: Φ61.8 mm (حلقه برش استاندارد)
• فشار محوری و ضد فشار توسط کنترل کننده های فشار / حجم (2 MPa / 200 cc) اعمال می شود ، دقت ± 0.1٪ FS ، کنترل فشار آب با میکرو پروسسور حلقه بسته به 1 kPa
• کنترل کننده با صفحه کلید غشا 16 کلید (غیر لمس) ، پشتیبانی از کنترل فشار، کنترل حجم، بارگذاری خطی و غیره
• اندازه گیری تغییر حجم و نمایش به 1 mm3 (0.001 cc) ، دقت ±0.01 ml
• سنسور فشار منافذ: 2 MPa، دقت ±0.1% FS، وضوح 1 kPa
• سنسور جابجایی عمودی: محدوده 0-12.7 میلی متر، دقت 0.01 میلی متر، با LCD خود (در mm انتخاب می شود) ، دکمه صفر، توسط سلول سکه یا سیستم جذب قدرت
• با نرم افزار بدست آوردن داده ها و کنترل مبتنی بر کامپیوتر (AdvancedGeoLAB-Rowe Consolidation Software) ، قادر به اشباع فشار عقب، تقویت بارگذاری مرحله ای، CRS، CRL،تثبیت کشش طولانی مدت با اندازه گیری فشار منافذ در زمان واقعی; ماژول پس از پردازش به طور خودکار av، Es، Cv، Pc و غیره را محاسبه می کند و ریشه مربعی منحنی های زمان، منحنی های log-time، منحنی های e-p، منحنی های e-lg p، منحنی های H-P و غیره را نمودار می کند.

استانداردهای آزمایش (بین المللی)

• ASTM D2435(تثبیت یک بعدی خاک)
• ASTM D4186(سرعت ثابت تثبیت کشش CRS)
• ASTM D4546(توحید بارگذاری، تخلیه و بارگذاری مجدد)
• ASTM D4767(کمپشن سه محوری ۰ اصل اشباع فشار عقب مشابه است)
• ASTM D5084(بررسی نفوذ پذیری ️ مربوط به ماژول نفوذ پذیری تثبیت)
• ISO 17892-5(بررسی تحکیم)
• BS 1377-6(بررسی تحکیم)

تجهیزات می توانند الزامات این استانداردها را برای بارگذاری، اشباع فشار عقب، اندازه گیری فشار منافذ، CRS / CRL و غیره برآورده کنند.

مشخصات

جزئیات

• سلول تثبیت صفیک نوع از تقویت کننده فشار محوری برابر که فشار محوری را از طریق هیدرولیک یا پنوماتیک اعمال می کند، توزیع فشار یکنواخت تر و اصطکاک دیواره های جانبی را کاهش می دهد.مناسب برای آزمایشات تحکیم با دقت بالا.
• کنترل کننده های فشار/حجم دوگانهاستفاده می شود برای اعمال فشار محوری و فشار مخالف (یا فشار منافذ را اندازه گیری کنید). هر کنترل کننده مستقل است، با ظرفیت حجم 200 سی سی، وضوح 0.001 سی سی،امکان کنترل دقیق تغییرات فشار و حجم برای اشباع فشار معکوس، CRS، CRL، و آزمایش نفوذ.
• کنترل میکرو پروسسور با حلقه بستهدقت کنترل فشار آب تا 1 kPa، بسیار بالاتر از کلینیسومترهای معمولی.
• اندازه گیری فشار منافذ در زمان واقعی✓ فشار آب منافذ را در طول تثبیت به طور مداوم کنترل می کند، برای محاسبه Cv در آزمایش های CRS و تجزیه و تحلیل استرس موثر استفاده می شود.
• اندازه گیری دقیق جابجایی- وضوح 0.01 میلی متر، با LCD خود برای کالیبراسیون آسان در محل
• آزمایش چند عملکردیپشتیبانی از بارگذاری مرحله ای، CRS، CRL، خزیدن، اشباع فشار عقب و نفوذ پذیری تثبیت اختیاری همه در یک دستگاه
• نرم افزار قدرتمندکنترل تست کاملا خودکار، نمایش منحنی در زمان واقعی، محاسبه خودکار پارامترهای تثبیت و نمودار مختلف منحنی های استاندارد.
• ماژول نفوذ پذیری تثبیت اختیاریاجازه می دهد تا اندازه گیری ضریب نفوذ پذیری در طول تثبیت برای مطالعه رابطه k-e.

درخواست

• آزمایش تثبیت با دقت بالامناسب برای مطالعه ویژگی های فشرده سازی و پارامترهای تثبیت خاک های دانه دار مانند گل نرم.
• تثبیت اشباع فشار عقببرای خاک های کم نفوذ، اشباع را برای به دست آوردن پارامترهای دقیق تثبیت بهبود می بخشد.
• تثبیت سریع CRSزمان آزمایش را صرفه جویی می کند و برای آزمایش دسته مناسب است.
• خروجی طولانی مدتمطالعه رفتار تثبیت ثانویه خاک
• پیوندهای یکپارچه سازی و نفوذ پذیری(اختیاری) ️ مطالعه تغییرات در نفوذ پذیری در طول فشرده سازی.
• پژوهش و آموزش- تحقیقات پیشرفته در دانشگاه ها و موسسات تحقیقاتی

مزایا

• کنترل فشار دقیق بالادقت کنترل فشار آب 1 kPa، وضوح حجم 0.001 cc، بسیار برتر از consoli­dometers سنتی.
• سلول رو- اصطکاک پایین در دیوارهای جانبی، توزیع یکنواخت استرس، نتایج قابل اطمینان تر
• کنترل کننده های فشار/حجم دوگانهمی تواند فشار محوری، فشار عقب یا تغییر حجم را اندازه گیری کند.
• حالت های آزمایشی چندگانهبارگذاری مرحله ای، CRS، CRL، خزیدن، اشباع فشار عقب، نفوذ پذیری (اختیاری)
• اندازه گیری فشار منافذ در زمان واقعی✓ تجزیه و تحلیل استرس موثر و محاسبه Cv را تسهیل می کند
• نرم افزار کاملا اتوماتیککنترل اتوماتیک، کسب، محاسبه و نقشه برداری، کاهش خطای انسانی.
• عملکرد راحت کنترل کنندهصفحه کلید غشا ساخته شده اجازه می دهد تا کار مستقل بدون کامپیوتر.
• مقرون به صرفهدر مقایسه با سیستم های تثبیت سه محوری سنتی، تثبیت سنج رو عملکرد مشابهی را با هزینه کمتر ارائه می دهد.

چه چیزی را انتخاب کنیم؟

انتخاب این تجهیزات یا مقایسه با مدل های دیگر بر اساس الزامات آزمایش:

جریان فرآیند

مثال:سیری فشار عقب + آزمایش تثبیت CRS

• آماده سازی نمونه
  • نمونه بدون مزاحمت یا دوباره شکل داده شده را با استفاده از یک حلقه Ø61.8 میلی متر برش دهید؛ ارتفاع معمولا 20 میلی متر یا 40 میلی متر (با توجه به ارتفاع سلول).
  • مقدار اولیه آب و تراکم آن را اندازه گیری کنید.

• نصب نمونه
  • نمونه را در سلول تثبیت Rowe قرار دهید، با سنگ های منافذ و کاغذ فیلتر در بالا و پایین.
  • سنسور فشار منافذ را به پایین (یا بالا) نمونه وصل کنید.
  • کنترل کننده فشار محوری و کنترل کننده فشار عقب را متصل کنید (اگر اشباع فشار عقب مورد نیاز باشد).
  • حسگر جابجایی عمودی (صفر) را نصب کنید.

• اشباع فشار عقب
  • فشار معکوس (به عنوان مثال 200 kPa) از طریق کنترل کننده فشار معکوس در حالی که فشار موثر کوچک (به عنوان مثال 5 kPa) اعمال می شود.
  • پاسخ فشار منافذ را کنترل کنید و مقدار B را محاسبه کنید؛ زمانی که B ≥ 0 باشد.95، اشباع کامل شده

• پارامترهای آزمایش CRS را تنظیم کنید
  • در نرم افزار، گزینه "CRS consolidation module" را انتخاب کنید.
  • یک سرعت کشش ثابت (به عنوان مثال، 0.01 mm/min) تنظیم کنید.
  • حداکثر فشار محوری (به عنوان مثال 20٪) یا حداکثر فشار محوری (2 MPa) را تنظیم کنید.
  • فاصله جمع آوری داده ها را تنظیم کنید (به عنوان مثال، 1 ثانیه).

• آغاز تثبیت CRS
  • کنترل کننده فشار محوری نمونه را با سرعت ثابت فشرده می کند.
  • نرم افزار نیروی محوری، جابجایی محوری، فشار منافذ و زمان را در زمان واقعی ثبت می کند.
  • نمودار منحنی فشارهای کشش و منحنی فشار کشش منافذ.

• حالت توقف
  • به طور خودکار متوقف می شود وقتی که فشار پیش تنظیم شده یا فشار حداکثر به دست می آید.

• جدا کردن و تمیز کردن
  • فشار تخلیه، فشار برگشت، برداشتن نمونه، وزن و خشک کردن برای اندازه گیری محتوای آب نهایی.
  • سلول، سنگ هاي مسموم و حسگرها رو تميز کنيد

• پردازش اطلاعات
  • بر اساس تئوری CRS، نرم افزار به طور خودکار محاسبه می کند:
    • ضریب تثبیت (Cv) از فشار منافذ و سرعت بارگیری
    • شاخص فشرده سازی (Cc) ، شاخص بازگشت (Cs)
    • فشار پیش از تثبیت (Pc)
    • ضریب نفوذ (k) (به طور غیرمستقیم)
  • نمودار منحنی e-lg p، منحنی Cv-σ′ و غیره
  • گزارش تست را تولید می کند.

برای تثبیت بارگذاری مرحله ای: ترتیب بارگذاری را تنظیم کنید (به عنوان مثال، 25، 50، 100، 200، 400، 800 kPa) ؛ در هر مرحله بارگذاری، جابجایی و فشار منافذ را در طول زمان ثبت کنید؛ نرم افزار Cv، av و غیره را محاسبه می کند.
برای تثبیت در حال حرکت: اعمال بار ثابت و ضبط جابجایی و فشار منافذ در طول یک دوره طولانی برای تجزیه و تحلیل ضریب تقویت ثانویه Cα.
برای آزمایش نفوذ پذیری (اختیاری): پس از تثبیت یا در یک مرحله بار خاص، شیر تخلیه را ببندید، یک تفاوت سر ثابت اعمال کنید، میزان جریان را اندازه گیری کنید و ضریب نفوذ را محاسبه کنید.

خلاصه:دستگاه تثبیت BTU-RCA-1 Rowe یک دستگاه آزمایش تثبیت با دقت بالا و چند عملکردی است. از یک سلول نوع Rowe و کنترل کننده های فشار / حجم دوگانه استفاده می کند.پشتیبانی از اشباع فشار عقب، CRS ، CRL ، بارگذاری مرحله ای ، خزیدن و آزمایش های نفوذ پذیری اختیاری. دقت کنترل فشار 1 kPa ، وضوح حجم 0.001 cc ، با نرم افزار کاملا خودکار.برای مطالعات پیشرفته تثبیت خاک های دانه دار مناسب است.توجه به فشار حداکثر (2 MPa) و اندازه نمونه (فقط Ø61.8 mm) ؛ اگر فشار بالاتر یا نمونه های بزرگتر مورد نیاز باشد،تجهیزات دیگر باید در نظر گرفته شود..
