دستگاه تحکیم بارگذاری کنترل شده با کرنش

توضیحات محصول

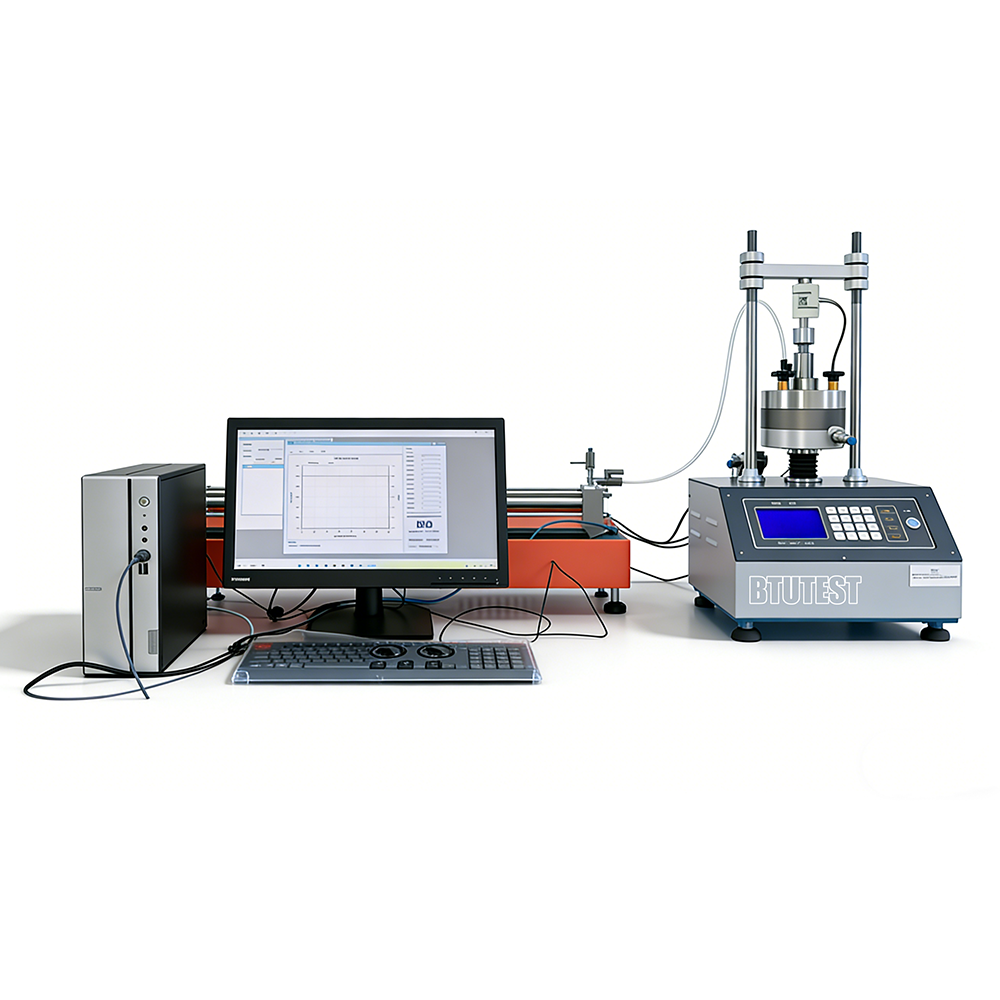

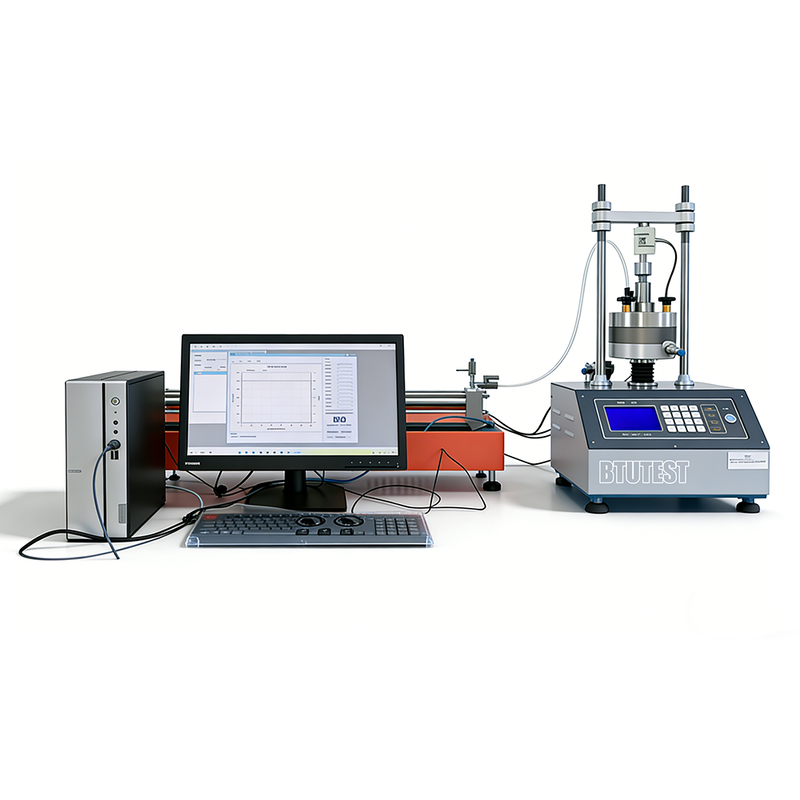

دستگاه تثبیت بار فشار کنترل شده

مدلBTU-STC-1S

توضیحات

این تجهیزاتدستگاه تثبیت بارگذاری کنترل شده با فشار(سرعت ثابت کشش CRS) ، مدلBTU-STC-1S، برای انجام آزمایشات تثبیت بار فشار کنترل شده با اندازه گیری فشار منافذ در زمان واقعی استفاده می شود. ویژگی های اصلی:

• اندازه نمونه: Φ61.8 × H20 mm و Φ61.8 × H40 mm
• فریم بار: حداکثر نیروی محوری 10 kN، ثبت اطلاعات 4 کانال داخلی
• سلول بار: 0-10 kN، دقت ±0.1% FS
• سنسور فشار منافذ: 0-3،2 MPa (دقیقیت اعلام نشده، فرض شده ± 0.1٪ FS)
• با نرم افزارهای کنترل و جمع آوری داده های کامپیوتری

استانداردهای آزمایش (بین المللی)

• ASTM D4186(سرعت ثابت تثبیت کشش CRS)
• ASTM D2435(توحید تک بعدی CRS یک روش مشتق است)
• ASTM D4546(توحید بارگذاری، تخلیه و بارگذاری مجدد)
• ISO 17892-5(بررسی تحکیم)
• BS 1377-6(بررسی تحکیم)

تجهیزات می توانند الزامات این استانداردها را برای بارگذاری، اندازه گیری جابجایی، نظارت بر فشار منافذ و غیره برآورده کنند.

مشخصات

> توجه: محدوده سرعت بارگیری، ضربه جابجایی، و غیره مشخص نشده است.

جزئیات

• بارگذاری کنترل شده فشار (CRS)√ بارگیری نمونه با نرخ فشرده سازی محوری ثابت (به عنوان مثال، 0.01 mm / min) ، به طور مداوم ثبت فشار محوری، فشرده سازی و فشار منافذ، در نتیجه به سرعت به دست آوردن پارامترهای تثبیت (Cv، Cc،کامپیوتر، و غیره).
• دو ارتفاع نمونه20 میلی متر (معمولی) و 40 میلی متر (طول مسیر تخلیه).
• اندازه گیری فشار منافذ در زمان واقعی- فشار آب منافذ را در طول تثبیت کنترل می کند، که برای محاسبه Cv و مسیرهای استرس موثر مفید است.
• ثبت اطلاعات 4 کانال داخلیدر عین حال، بار محوری، جابجایی، فشار منافذ و غیره را ثبت می کند.
• حداکثر نیروی محوری 10 kN️ با حداکثر فشار محوری حدود 3.3 MPa (برای نمونه Ø61.8 میلی متر) مطابقت دارد، مناسب برای اکثر آزمایشات تثبیت خاک است.
• سلول بار با دقت بالا± 0.1% FS، داده های قابل اعتماد.
• نرم افزار کامپیوتریکنترل آزمایش کاملا خودکار، نمایش در زمان واقعی منحنی های فشار-کمبودی و فشار-کمبودی منافذ، محاسبه خودکار پارامترهای تثبیت.

درخواست

• آزمایشات تثبیت سریعCRS زمان قابل توجهی را در مقایسه با بارگذاری مرحله ای سنتی صرفه جویی می کند و برای آزمایش دسته مناسب است.
• خاک های کم نفوذبرای گل و سایر خاک های کم نفوذ، CRS به طور موثر ضریب های تثبیت را فراهم می کند.
• تجزیه و تحلیل استرس موثراندازه گیری فشار منافذ اجازه می دهد تا تغییرات فشار موثر در طول بارگذاری را مطالعه کنیم.
• زیرمجموعه خاک نرم️ ارزیابی ویژگی های تثبیت برای پیش بینی پرداخت.
• پژوهش و آموزشآزمایشگاه های مکانیک خاک دانشگاه، موسسات تحقیقاتی.

مزایا

• تثبیت سریع CRSمی تواند بیش از 80٪ از زمان آزمایش را در مقایسه با بارگذاری مرحله ای ذخیره کند.
• اندازه گیری فشار منافذ در زمان واقعی• اطلاعات اضافی موثر در مورد استرس را فراهم می کند و دقت محاسبه را بهبود می بخشد.
• دو ارتفاع نمونهانعطاف پذیری برای اهداف مختلف تحقیق.
• ثبت داده های داخلی️ کاملاً یکپارچه، کم کردن تجهیزات خارجی.
• سنسورهای دقیق٪ 0.1 FS، پاسخگویی به نیازهای تحقیق.
• نرم افزار کاملا اتوماتیککنترل اتوماتیک، کسب، محاسبه، کاهش خطای انسانی.

چه چیزی را انتخاب کنیم؟

انتخاب این تجهیزات یا مقایسه با مدل های دیگر بر اساس الزامات آزمایش:

جریان فرآیند

مثال:آزمایش تثبیت CRS (سرعت ثابت کشش)

• آماده سازی نمونه
  • نمونه بدون اختلال یا دوباره شکل داده شده را با استفاده از یک حلقه Φ61.8 × 20 mm یا 40 mm برش دهید.
  • مقدار اولیه آب و تراکم آن را اندازه گیری کنید و در صورت لزوم آب را اشباع کنید.

• نصب نمونه
  • نمونه را در سلول تثبیت قرار دهید (با سنگ های منافذ و کاغذ فیلتر) ، سنسور فشار منافذ را متصل کنید.
  • سنسور جابجایی رو نصب کن
  • سلول را در قاب بار قرار دهید و سلول بار محوری را متصل کنید.

• پارامترهای تست تنظیم شده
  • در نرم افزار، گزینه "CRS consolidation module" را انتخاب کنید.
  • یک سرعت کشش ثابت (به عنوان مثال، 0.01 mm/min) تنظیم کنید.
  • حداکثر فشار محوری (به عنوان مثال 20٪) یا حداکثر نیروی محوری (10 kN) را تنظیم کنید.
  • فاصله جمع آوری داده ها را تنظیم کنید (به عنوان مثال، 1 ثانیه).

• تست رو شروع کن
  • سیستم بارگیری سرو را شروع کنید تا پیستون را با سرعت ثابت به سمت پایین فشار دهید.
  • نرم افزار نیروی محوری، جابجایی محوری، فشار منافذ و زمان را در زمان واقعی ثبت می کند.
  • نمودار منحنی فشارهای کشش و منحنی فشار کشش منافذ.

• حالت توقف
  • به طور خودکار متوقف می شود وقتی که فشار پیش تنظیم شده یا حداکثر نیروی محوری به دست می آید.

• جدا کردن و تمیز کردن
  • تخلیه، برداشتن نمونه، وزن و خشک کردن برای اندازه گیری محتوای آب نهایی.
  • سلول و سنسورها رو تميز کنيد

• پردازش اطلاعات
  • بر اساس تئوری CRS، نرم افزار به طور خودکار محاسبه می کند:
    • ضریب تثبیت (Cv) از فشار منافذ و سرعت بارگیری
    • شاخص فشرده سازی (Cc) ، شاخص بازگشت (Cs)
    • فشار پیش از تثبیت (Pc)
    • ضریب نفوذ (k) (به طور غیرمستقیم)
  • گزارش تست را تولید می کند.

خلاصه:

• BTU-STC-1Sدستگاه تثبیت بار با فشار کنترل شده برای آزمایشات تثبیت سریع CRS با حداکثر نیروی محوری 10 kN، اندازه گیری فشار منافذ،و مناسب برای تعیین سریع پارامترهای تثبیت برای خاک های دانه دار.
